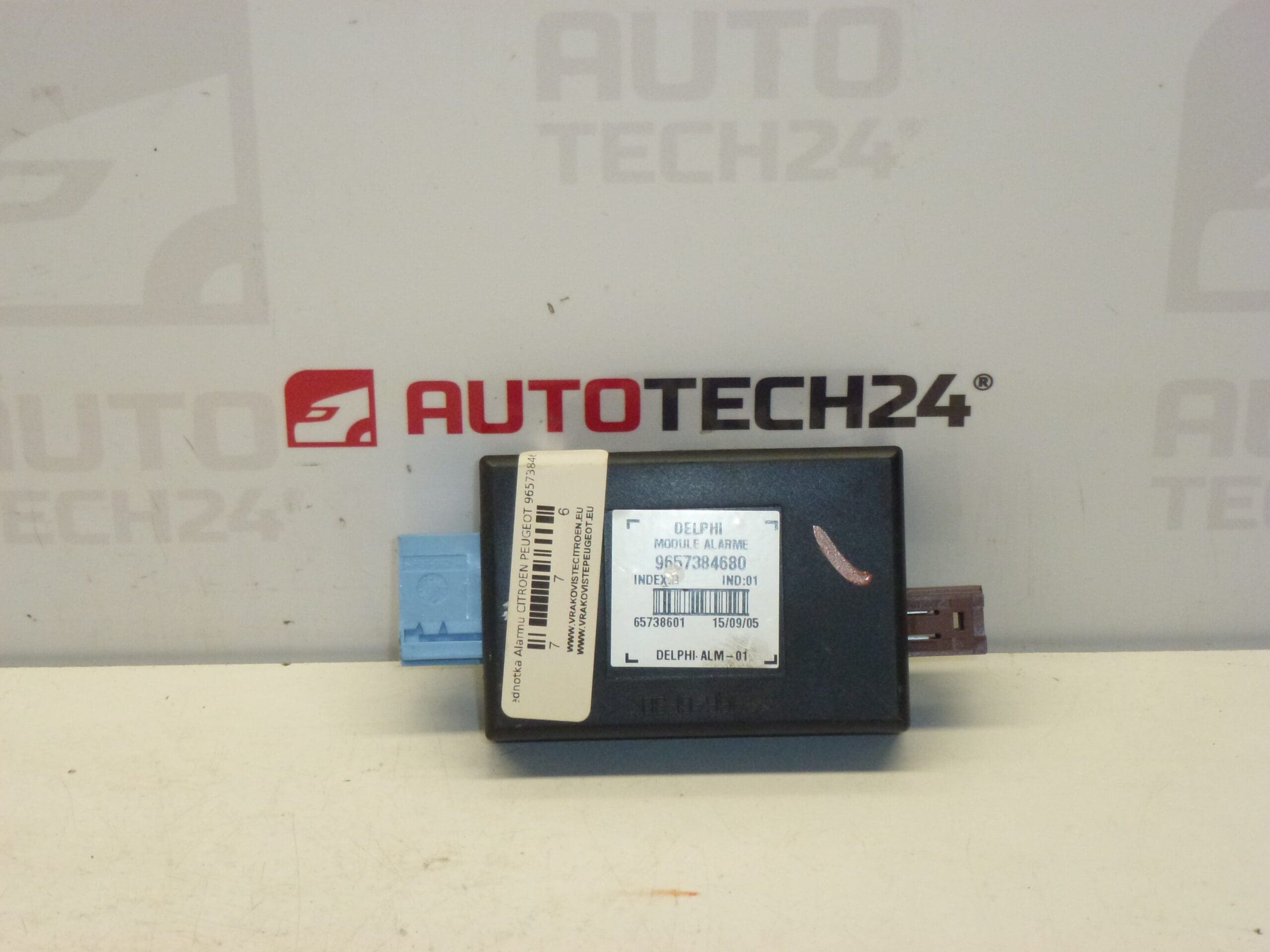

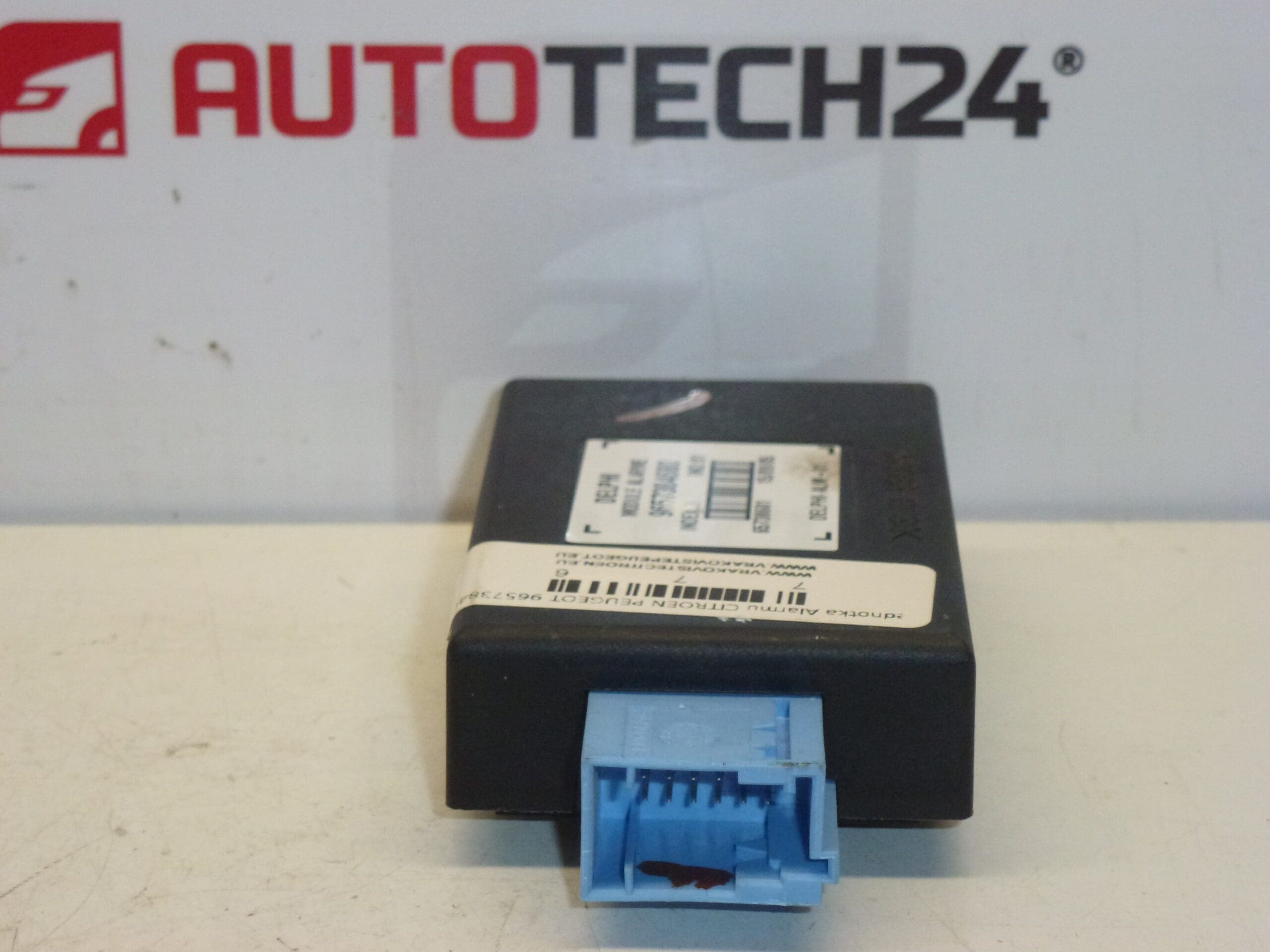

Delphi alarmcontroller voor voertuigen Citroën en Peugeot
Beschrijving
Deze originele Delphi alarmunit is bedoeld voor verschillende modellen Citroën en Peugeot en draagt de referentienummers 9657384680 en 6680Q7. De module bestuurt de beveiligingsfuncties van het voertuig, zoals signalering bij inbraakpogingen en communicatie met andere voertuigsystemen. Door zijn compacte opbouw en meerdere aansluitingen integreert de unit sensoren, sirene en centrale vergrendeling tot één functionele schakeling.
Technische informatie
- Fabrikant: Delphi
- Model: Alarmcontroller / Alarmunit
- Productcodes: 9657384680, 6680Q7
- Andere nummers: Stellantis referentie (Citroën / Peugeot)
Compatibele modellen (voorbeelden)
Citroën C4, Citroën C4 Picasso, Citroën C5, Citroën C6, Citroën C8, Peugeot 206, Peugeot 307, Peugeot 407, Peugeot 607, Peugeot 807.
Functie en werking
De alarmcontroller verwerkt signalen van deur- en kofferbakschakelaars, interne bewegings- of hellingssensoren en de sirene-uitgang. Bij detectie van een ongewenste gebeurtenis geeft de unit een alarmimpuls en kan hij via de centrale vergrendeling het voertuig blokkeren of signalen naar het BSI/andere comfortmodules sturen. Goede elektrische verbindingen en correcte montage zijn essentieel voor betrouwbare werking.
Vervanging en montage
Locatie: De alarmunit bevindt zich bij veel modellen onder het dashboard, achter de kofferbakbekleding of in een zijpaneel. Exacte positie varieert per model en bouwjaar.
Vervangingsstappen (algemene richtlijn):
- Verwijder afdekkapjes en trimdelen om toegang te krijgen tot de unit.
- Schakel de batterij uit voordat u elektrische connectoren losmaakt.
- Maak alle stekkers en bevestigingen los en verwijder de defecte unit.
- Plaats de nieuwe Delphi-module, bevestig deze stevig en sluit alle connectoren correct aan.
- Controleer zeker alle zekeringen en maak een functionele test van alarm en centrale vergrendeling.
Aanbevelingen voor montage
- Altijd eerst de accu loskoppelen om kortsluiting of beschadiging te voorkomen.
- Controleer connectoren op corrosie en reinig of vervang deze indien nodig.
- Zorg voor droge montage-omgeving en bevorder goede aardverbindingen om storingen te voorkomen.
- Gebruik originele of kwalitatief gelijkwaardige bevestigingsmiddelen en kabelklemmen om vibratie en slijtage te minimaliseren.
- Na montage functionele tests uitvoeren: alarmsignaal, deurdetectie en centrale ver-ontgrendeling controleren.
Waarom faalt dit onderdeel het vaakst
De meest voorkomende oorzaken van uitval zijn vochtindringing en corrosie van connectoren, elektrische overspanning (bijvoorbeeld door jump-starts of slechte laadregeling), en mechanische schade door trillingen of onjuiste bevestiging. Ook veroudering van elektronische componenten kan leiden tot intermittente storingen of totale uitval.
Extra informatie voor monteurs en doe-het-zelvers
Deze unit wordt vaak gezocht op partnumbers 9657384680 en 6680Q7; vermeld deze codes bij zoekopdrachten of bestellingen om compatibiliteit te verifiëren. Bij twijfel over de exacte plaatsing raadpleeg reparatiehandboeken of voertuig-specifieke schema’s. Voor voertuigintegratie en eventuele aanpassing van comfortfuncties kan aanvullende kennis van het elektrische systeem van Citroën/Peugeot nodig zijn.
