Beschrijving

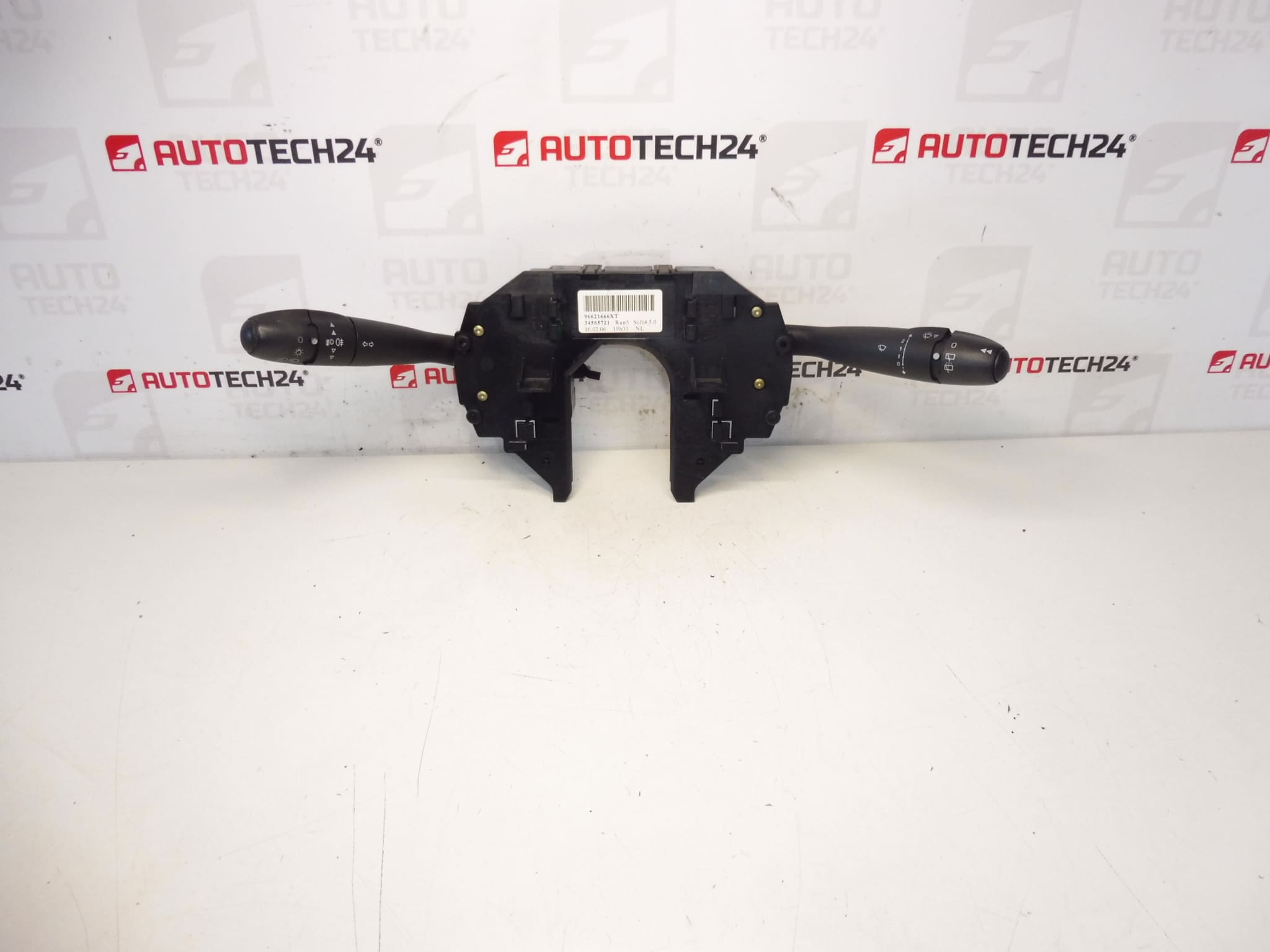

VALEO-stuurbediening voor CITROEN C4-, C4 PICASSO- en GRAND PICASSO-auto’s uit de eerste serie
Ze bedienen de mistlampen, de ruitenwissers voor en achter, de ruitenwissersensor en de boordcomputer
Onderdeelbeschrijving
Dit gebruikte onderdeel is bedoeld voor Citroën C4, C4 PICASSO en GRAND PICASSO eerste serie auto’s. Dit zijn controllers onder het stuur, die zorgen voor een gemakkelijke en correcte bediening van meerdere autofuncties vanaf de bestuurdersstoel. Dit maakt vervanging een geschikte oplossing bij niet functionerende hendels, periodieke bediening of mechanische schade aan het originele onderdeel.
Met de bedieningselementen worden de mistlampen, de ruitenwissers voor en achter, de ruitenwissersensor en de boordcomputer bediend. Bij het zoeken naar het juiste onderdeel is vooral de markering op het originele onderdeel doorslaggevend. Daarom raden wij aan om de productnummers en het ontwerp van de connectoren en bedieningselementen zorgvuldig te vergelijken.
Technische informatie
- Fabrikant: VALEO
- Model: Citroën C4, Citroën C4 PICASSO, GRAND PICASSO eerste serie
- Andere nummers: 96621666XT, 6242HJ, 624346
Productcodes
- Productcodes: 96621666XT, 6242HJ, 624346
- Modelnamen: Citroën C4, Citroën C4 PICASSO
Installatieaanbevelingen
Over het algemeen/typisch voor het verwisselen van bedieningselementen onder het stuur kan de exacte procedure variëren, afhankelijk van het specifieke autoontwerp en de specifieke uitrusting. Vóór de montage zelf is het altijd raadzaam om het oude en nieuwe onderdeel tot in het kleinste detail te vergelijken.
1) Vóór montage
- Controleer of de productnummers en het algemene ontwerp van het onderdeel overeenkomen.
- Vergelijk de vorm van de hendels, connectoren, bevestiging en plaatsing van de bedieningselementen.
- Inspecteer het gebruikte onderdeel op scheuren, kapotte onderdelen of beschadigde contacten.
- Voordat u gaat werken, koppelt u de accu los en wacht u een redelijke tijd om het risico op schade aan elektrische componenten te minimaliseren.
2) Benodigde gereedschappen en materialen
- Een veelgebruikte set handgereedschap
- Schroevendraaiers en eventueel bits afhankelijk van het gebruikte verbindingsmateriaal
- Plastic koevoet voor het verwijderen van afdekkingen
- Schone doek
- Voorbereiding voor het voorzichtig reinigen van elektrische contacten, indien nodig
3) Stapsgewijze montageprocedure
- Beveilig het voertuig tegen beweging en zet het contact uit.
- Koppel de batterij los.
- Verwijder de afdekkingen rond de stuurkolom zodat de bedieningselementen veilig toegankelijk zijn.
- Koppel de elektrische connectoren voorzichtig los van het originele onderdeel.
- Controleer de staat van de connectoren en bedrading op losheid, oxidatie of mechanische schade.
- Maak de originele bedieningselementen los en verwijder het onderdeel zonder kracht.
- Vergelijk het origineel en het nieuwe onderdeel naast elkaar, vooral de montage, aansluitingen en functies van de afzonderlijke hendels.
- Plaats de vervangende bedieningselementen en controleer of ze goed passen.
- Sluit de elektrische connectoren zo aan dat ze goed op hun plaats zitten en veilig zijn.
- Plaats alle verwijderde afdekkingen terug en controleer of niets de beweging van de hendels belemmert.
- Sluit de batterij aan.
- Probeer na het inschakelen van het contact de afzonderlijke functies van de bedieningselementen.
- 4) Controles na de montage en functieverificatie
- Controleer de werking van de mistlampen.
- Controleer de werking van de ruitenwissers voor en achter.
- Test de werking van de ruitenwissersensor als deze in de auto wordt gebruikt.
- Controleer de werking van de boordcomputer.
- Kijk of de hendels soepel bewegen, zonder stotteren en zonder spontaan schakelen van functies.
5) De meest voorkomende montagefouten + hoe u ze kunt vermijden
- Verwisseling van soortgelijk onderdeel – vergelijk altijd cijfers en fysiek ontwerp.
- Beschadiging aan deksels of grendels – gebruik geschikt gereedschap en ga verder zonder overmatige kracht.
- Onvoldoende ingestoken connectoren – controleer na het aansluiten of ze goed zitten.
- Montage zonder functiecontrole – controleer na montage altijd alle gecontroleerde functies.
- Werken met een aangesloten accu – het is veiliger om de accu los te koppelen voordat u een elektrisch onderdeel demonteert en monteert.
Redenen waarom het onderdeel beschadigd is
- Normale slijtage door dagelijks gebruik van hendels en schakelaars.
- Mechanische belasting of ruwe behandeling die het interne mechanisme kan beschadigen.
- Slijtage van de contactlenzen, wat zich uit in storingen of onregelmatig functioneren.
- Vocht en vuil die de elektrische verbinding negatief kunnen beïnvloeden.
- Onjuiste demontage of montage waardoor schade aan de bevestiging, connectoren of plastic onderdelen ontstaat.
