Beschrijving

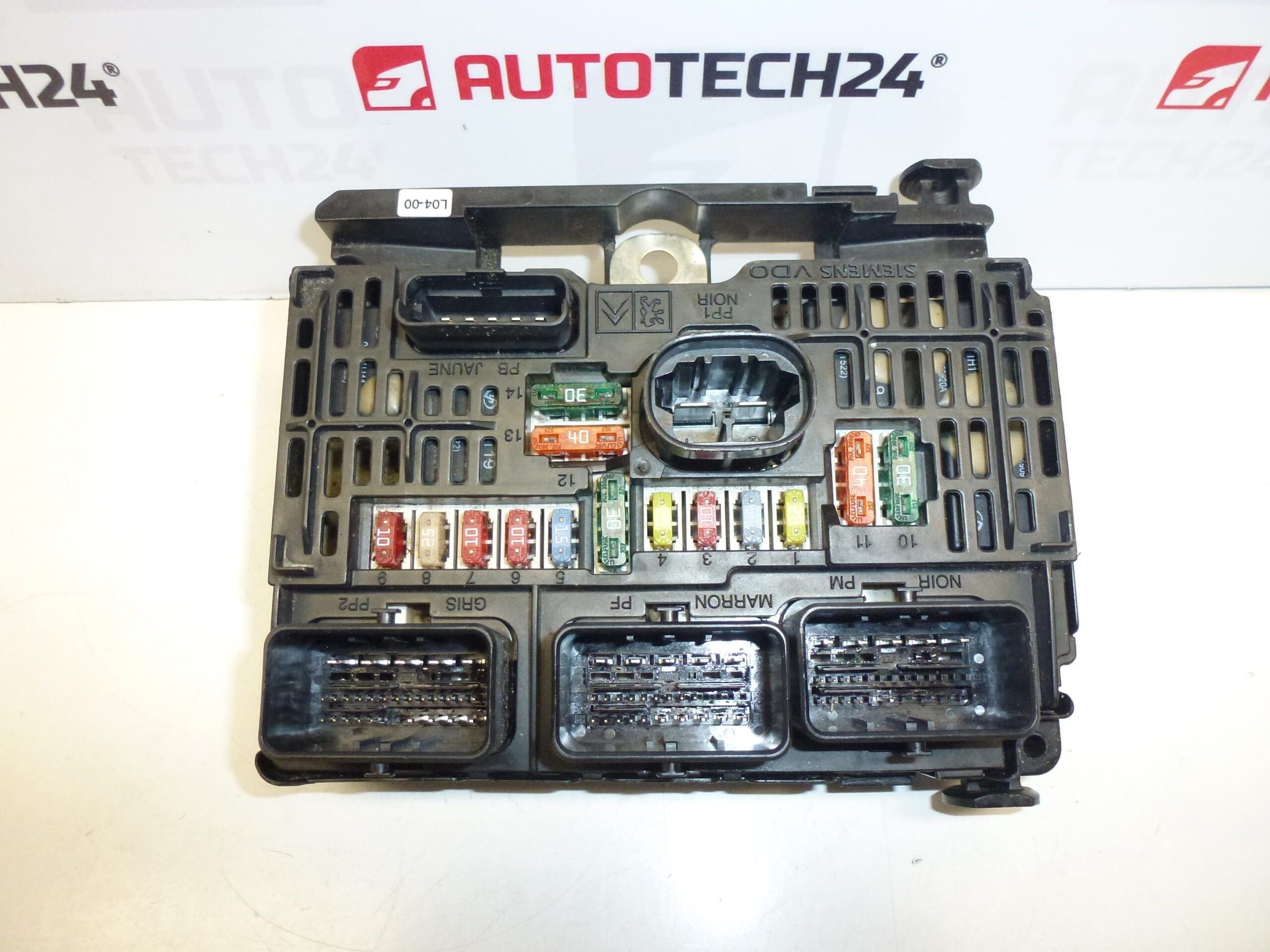

BSM L04-00 Siemens VDO Citroën Peugeot. Mogelijke beschadiging aan een van de bevestigingspunten – heeft geen invloed op de functionaliteit. Het betreft een gebruikt onderdeel met garantie op werking.
Deze BSM L04-00 (Siemens VDO) is een veelgevraagde boordmodule voor meerdere Citroën- en Peugeot-modellen en wordt vaak gezocht op referentienummers zoals 9661682780, S118983004Q en 6500CK. De module controleert en verdeelt stroom naar meerdere carrosserie- en voertuigfuncties (zekeringen, relais en bedradingscircuits). Voor automechanici en doe-het-zelvers biedt dit onderdeel een directe vervangingsoptie wanneer elektrische storingen optreden of zekeringen en relais niet meer correct functioneren.
Functie en toepassing
De BSM regelt en beveiligt verschillende elektrische systemen: verlichting, ruitenwissers, claxons, centrale vergrendeling, slimme zekeringen en aansturingscircuits voor comfortfuncties. Storingen in de BSM kunnen leiden tot uitval van meerdere systemen tegelijk, wat diagnose en vervanging vaak noodzakelijk maakt. Dit onderdeel is geschikt voor montage op voertuigen uit de volgende serien:
- Citroën C4
- Citroën C5
- Peugeot 307
Vervanging (algemene stappen)
Vervanging van de BSM vereist basis elektrisch gereedschap en aandacht voor veiligheid. Algemene stappen:
- Schakel alle verbruikers uit en maak de negatiefpool van de accu los.
- Toegang verkrijgen tot de BSM (meestal in de motorruimte of in de buurt van de batterij/zijpaneel, afhankelijk van model).
- Verwijder beschermkap en noteer of maak foto van connectorposities.
- Ontkoppel alle stekkers en verwijder bevestigingsbouten of clips.
- Plaats de vervangende BSM en monteer stappen in omgekeerde volgorde. Controleer alle verbindingen op goede pasvorm en contact.
- Accu aansluiten en basisfuncties controleren (verlichting, richtingaanwijzers, centrale vergrendeling, enz.).
Aanbevelingen voor montage
- Altijd de accu loskoppelen voor demontage/montage om kortsluiting of beschadiging te voorkomen.
- Controleer connectoren en bedrading op corrosie of brandschade; reinig of repareer waar nodig voordat u de nieuwe module plaatst.
- Zorg dat bevestigingspunten intact zijn; lichte beschadiging van houders beïnvloedt de werking doorgaans niet, maar vervang beschadigde beugels als ze de bevestiging in gevaar brengen.
- Gebruik geschikt gereedschap en let op correcte aandraaimomenten van bouten; voorkom overmatige belasting van de behuizing.
- Controleer na montage alle relevante functies en foutcodes met geschikte diagnoseapparatuur.
Reden waarom het onderdeel het vaakst defect raakt
Veelvoorkomende oorzaken van BSM-falen zijn water- of vochtindringing, corrosie op connectoren, elektrische overspanning/kuren (bijvoorbeeld door defecte dynamo of jump-start fouten), thermische stress en slijtage van interne componenten of relais. Ook slechte of losse verbindingen leiden regelmatig tot intermitterende storingen.
Technische informatie

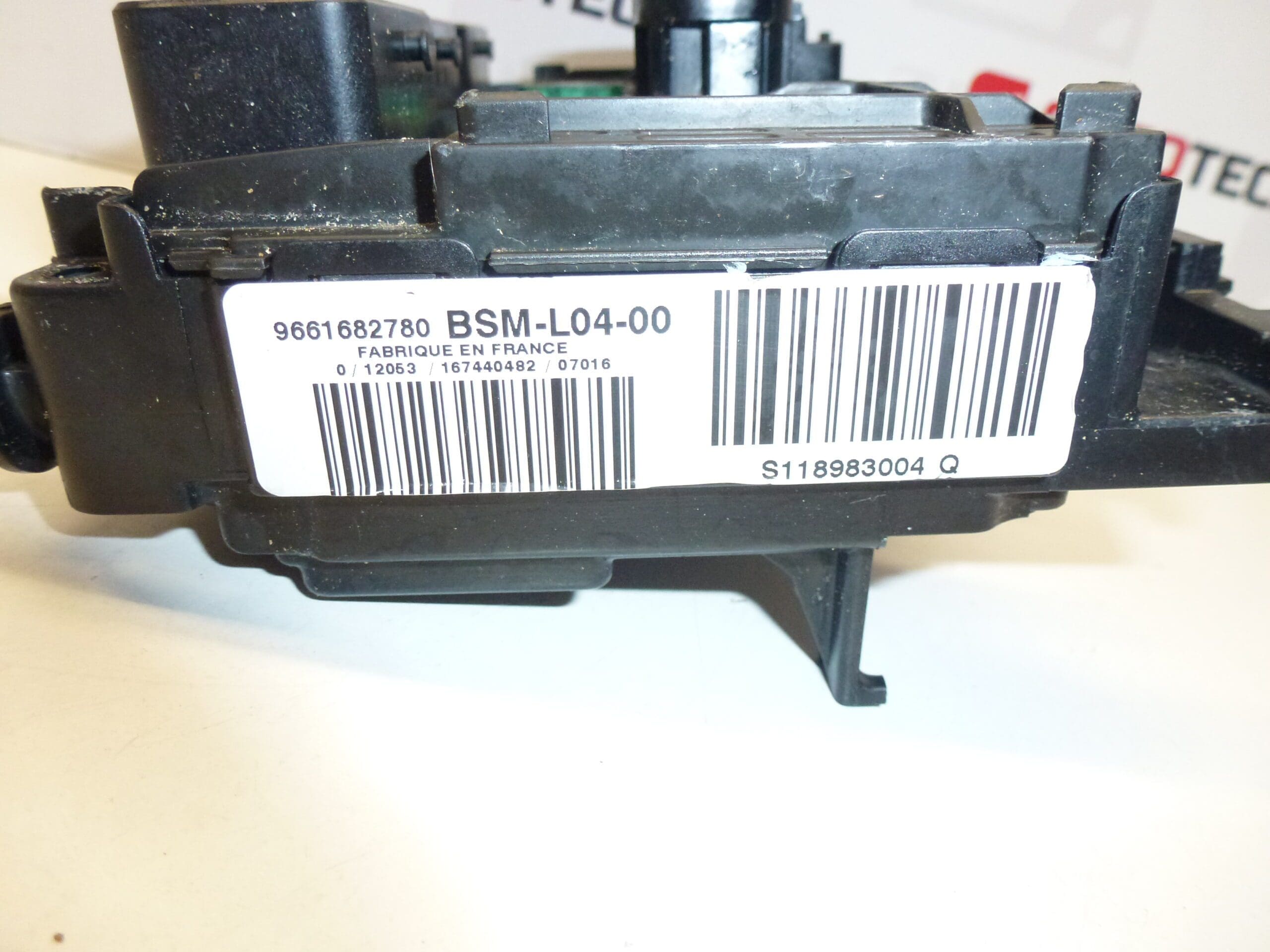

- Fabrikant: Siemens VDO
- Model: BSM L04-00
- Productcodes: 9661682780, S118983004, S118983004Q
- Extra nummers: 6500CK, L04-00
