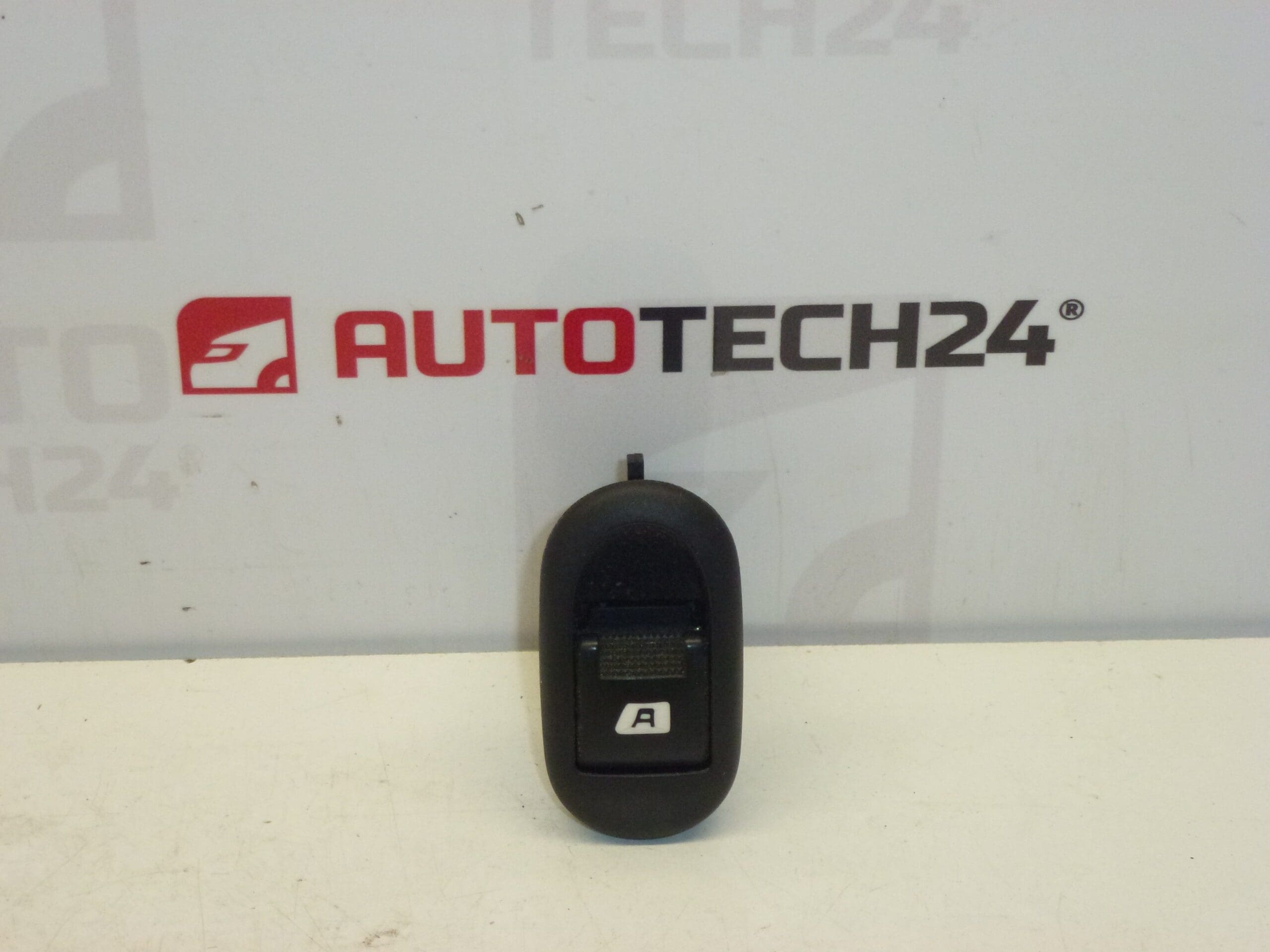

Citroën C2 C3 Raambediening 96401469XT

Beschrijving

Raambediening voor CITROEN C2 C3 en Pluriel auto’s
Met bereik – sequentiële besturing

Onderdeelbeschrijving

Deze raamcontroller is bedoeld voor Citroën-auto’s en lost een veelvoorkomend probleem op waarbij de ruit niet correct reageert, de bediening intermitterend is of de sequentiële (uitloop)bediening niet werkt. Dankzij de duidelijk herleidbare markering is hij ook geschikt voor een snelle matching op basis van het onderdeelnummer tijdens reparaties in de werkplaats en bij vervanging thuis.

Dit is een elektrisch onderdeel uit de categorie raambediening. Voordat u bestelt, is het van cruciaal belang om de aantallen en het ontwerp van de connector te vergelijken met het bestaande onderdeel in de auto.

Technische informatie

• Fabrikant: Stellantis
• Model: Citroën C2; Citroën C3; Citroën C3 Pluriel
• Andere nummers: 6554L7

Productcodes

• Productcodes: 96401469XT

Installatieaanbevelingen

Over het algemeen/typisch voor raambediening wordt deze gewijzigd als een complete schakelaar in het deurpaneel of de middenconsole (afhankelijk van het ontwerp). De exacte procedure kan variëren afhankelijk van de specifieke versie van de auto en uitrusting.

1) Vóór montage

• Vergelijk de onderdeelcodes (vooral 96401469XT) en eventuele andere nummers met het oude stuurprogramma.

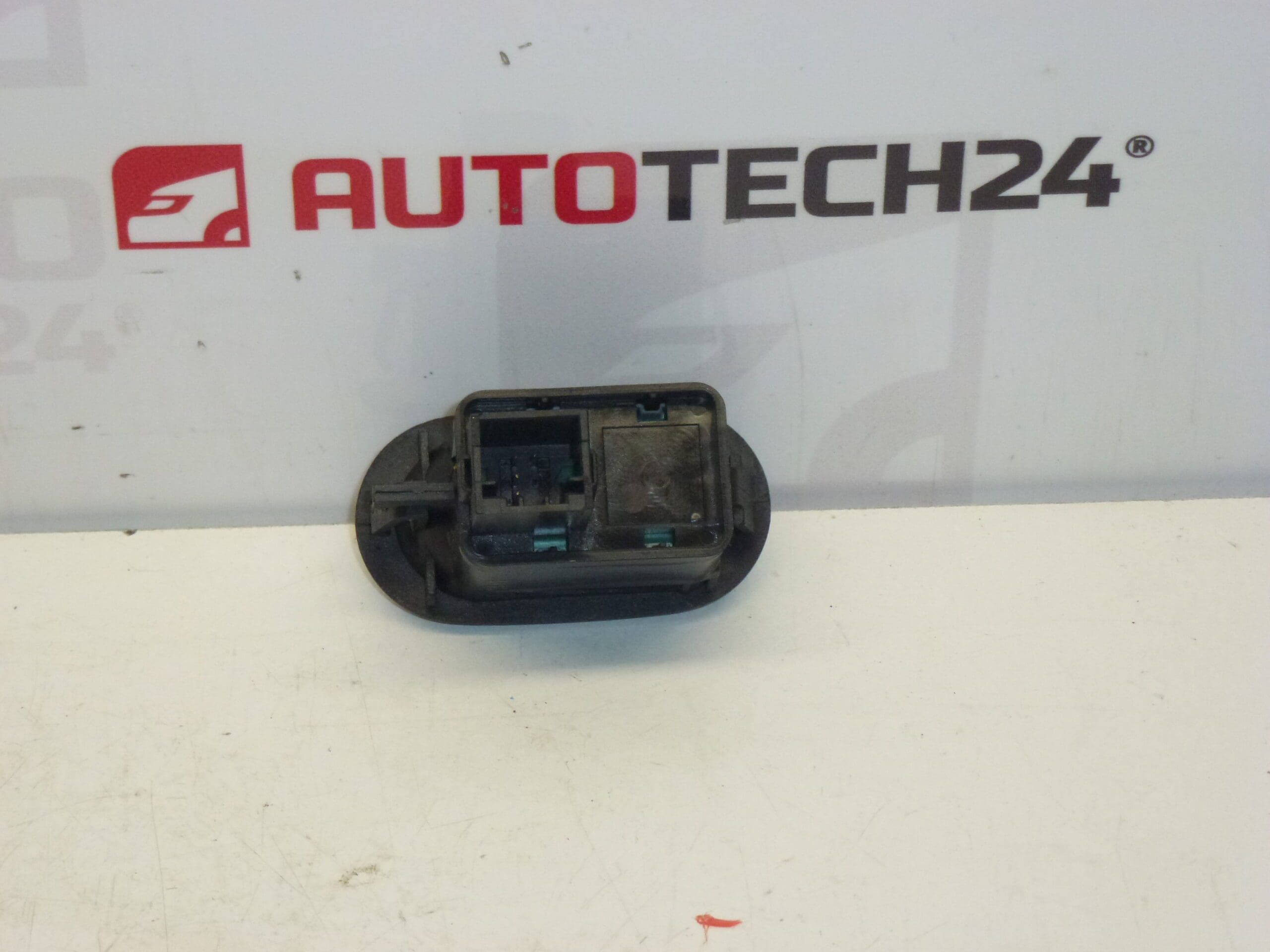

• Controleer het ontwerp van de connector, het aantal pinnen en de mechanische bevestiging (grendels, vorm van het frame/knoppen).
• Controleer of het oorspronkelijke probleem niet in de zekering, de bedrading in de deurdoorvoer of de trekmotor zelf zit (een snelle basisdiagnose voorkomt onnodige vervanging).

2) Benodigde gereedschappen en materialen

• Set kunststof koevoeten voor het verwijderen van bekleding/lijst
• Schroevendraaiers of bits afhankelijk van het gebruikte verbindingsmateriaal in de auto
• Elektrische contactreiniger (aanbevolen)
• Een doek of isolatietape om de bundel vast te zetten

3) Stapsgewijze montageprocedure

1. Zet voor de zekerheid het contact uit en koppel de accu los (dit verkleint het risico op kortsluiting in elektrische onderdelen).
2. Bereid de toegang tot de controller voor – afhankelijk van het ontwerp wrik je het controllerpaneel/frame voorzichtig los met een plastic koevoet.
3. Maak de controller los van de bevestiging (grendels/schroeven, afhankelijk van het model).
4. Koppel de elektrische connector los (trek niet aan de kabels, maar aan de behuizing van de connector; ontgrendel eerst de zekering van de connector).
5. Controleer de connector en pinnen: ze zijn niet geoxideerd, los of verbrand.
6. Reinig indien nodig de contacten met schoonmaakmiddel en laat ze luchten.
7. Sluit de connector aan op de nieuwe controller en controleer of hij goed klikt.
8. Plaats de controller terug in het paneel en zet hem vast in de oorspronkelijke bevestigingspunten.
9. Monteer het frame/paneel weer zodat er nergens beknelde kabels achterblijven.
10. Sluit de batterij aan.
11. Zet het contact aan en test de raambedieningsfunctie, inclusief sequentieel uitrollen (indien aanwezig).

• 4) Controles na de montage en testrit/functieverificatie

  • Probeer het venster opnieuw te slepen/ontkoppelen en kijk of de besturing wordt vertraagd of onderbroken.
  • Controleer of het paneel goed past en niet buigt; controleer of de bedrading niet onder spanning staat.
  • Als het gedrag van het venster is veranderd (het bereik werkt bijvoorbeeld niet), vereisen sommige ontwerpen mogelijk een basisinitialisatie van het venster volgens de procedure van de fabrikant.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Een onderdeel ruilen zonder het nummer te controleren → vergelijk altijd 96401469XT en het ontwerp van de connector.
  • Schade aan plastic sluitingen → gebruik plastic koevoeten en hou er niet van om te “forceren” in de kou.
  • Onjuist vastgeklikte connector → Controleer na het aansluiten lichtjes de sterkte en zekering van de connector.
  • Het bedradingsprobleem negeren → als de controller niet helpt, concentreer je dan op de doorvoertule en de stroom/aarde.

  Redenen waarom het onderdeel beschadigd is

  • Slijtage van contacten door veelvuldig gebruik (typisch defect van schakelaars).
  • Het binnendringen van vocht in het controllergebied en daaropvolgende oxidatie van de contacten.
  • Verontreiniging (stof, gemorste vloeistoffen) waardoor onregelmatige bediening van knoppen ontstaat.
  • Schade aan de bedrading/connector (losse pinnen, overgangsweerstand, gebroken draden) die de controller secundair kan “verwijderen”.
  • Mechanische schade aan knoppen of grendels tijdens onzorgvuldige demontage.
