Citroen C4 II B7 en DS4 Centraal luchtrooster 9676609977 8247EC

Beschrijving

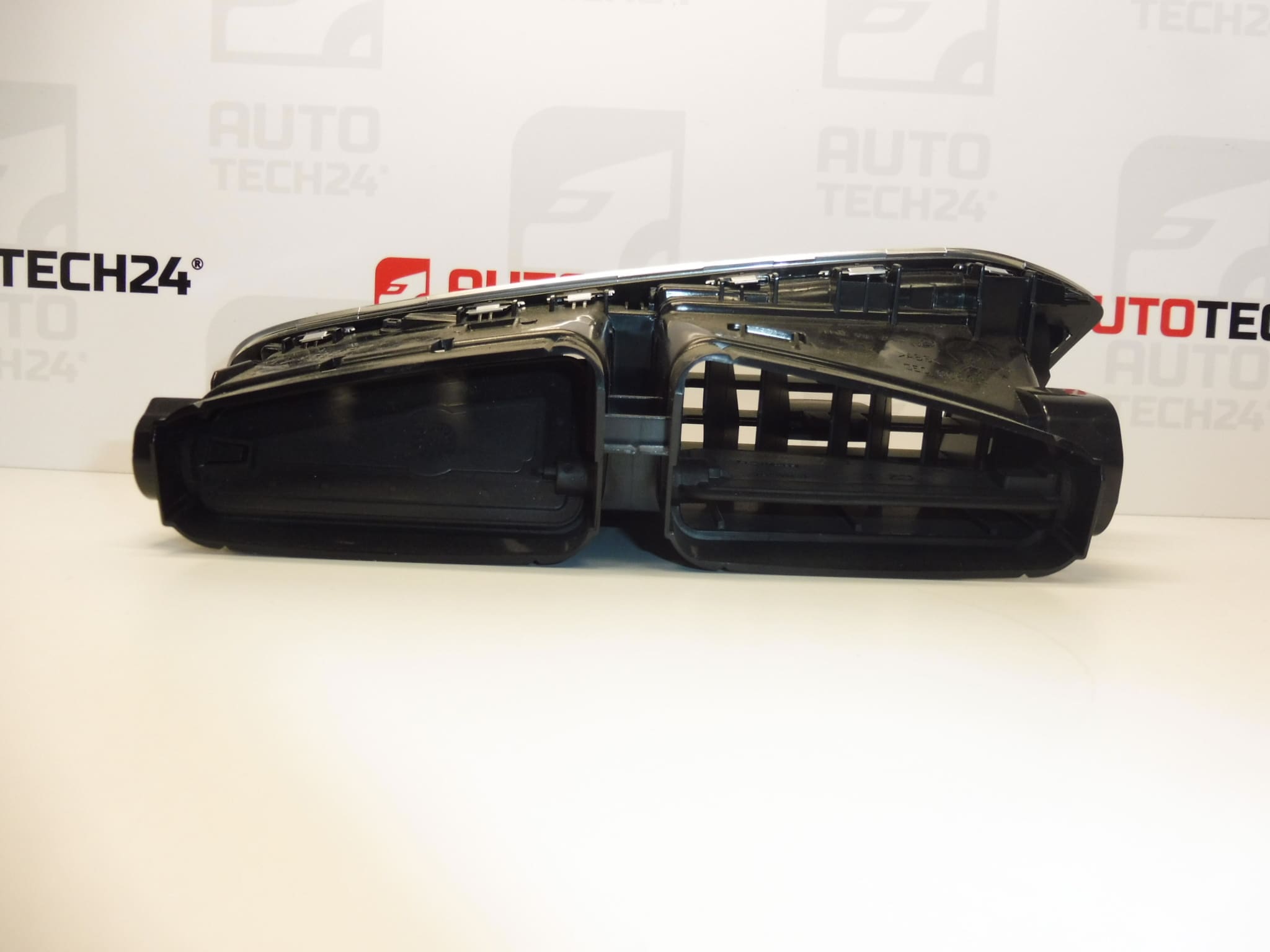

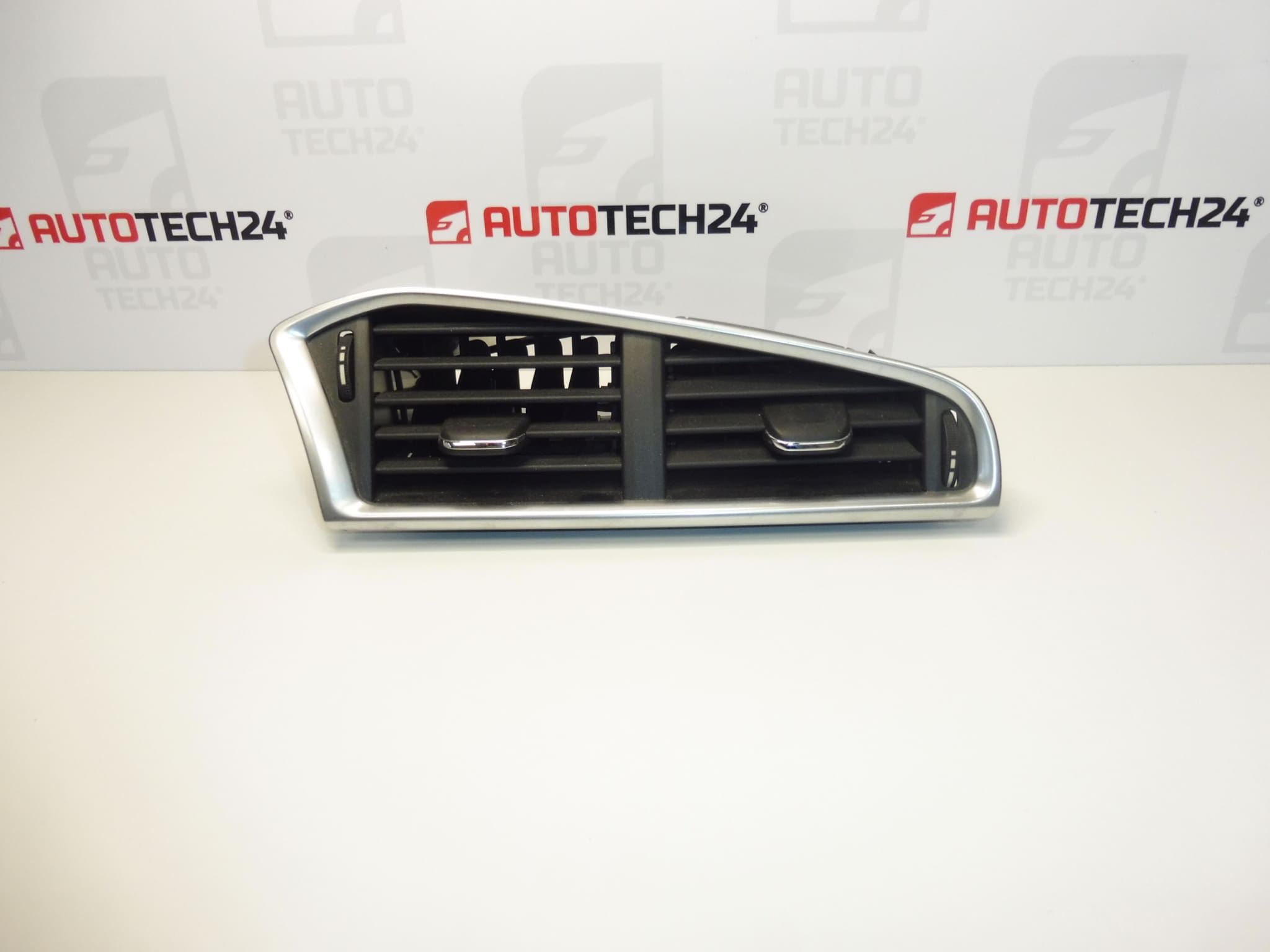

Centrale ventilatie-uitlaat voor Citroen C4 II B7 en DS4 auto’s
Kleur HZD- – ZWART MISTRAL

Onderdeelbeschrijving

Het gebruikte centrale ventilatierooster voor Citroen C4 II B7 en DS4 is onderdeel van het interieur en dient om lucht vanuit de ventilatie naar de cabine te geleiden. Het is een geschikte keuze bij het vervangen van een beschadigd ventilatierooster, bijvoorbeeld bij gescheurde lamellen of een niet functionerende luchtstroomrichtingregeling.

De markeringen 9676609977 en 8247EC zijn essentieel om het onderdeel te vinden en te vergelijken met het originele onderdeel. Het kleurontwerp HZD – BLACK MISTRAL helpt u bij het kiezen van de juiste dashboardlook. Vergelijk vóór aankoop ook de vorm van het rooster, het ontwerp van de besturing en het opzetstuk met het bestaande onderdeel.

Technische informatie

• Fabrikant: niet gespecificeerd
• Model: Citroen C4 II; DS4
• Modelaanduiding uit documenten: Citroen C4 II B7 en DS4
• Type onderdeel: centrale ventilatie-uitlaat / ventilatierooster
• Categorie: interieur – dashboards en hun onderdelen
• Kleur: HZD – ZWART MISTRAL
• Conditie: gebruikt onderdeel
• Andere nummers: niet gespecificeerd

Productcodes

• Productcodes: 9676609977, 8247EC

Vergelijk bij het kiezen de gegeven codes met de aanduiding van het originele onderdeel. Gelijkenis in uiterlijk alleen garandeert geen identieke montage en uitvoering.

Installatieaanbevelingen

Over het algemeen geldt voor dit type interieuronderdeel de volgende procedure. De exacte methode voor het losmaken van de grille, het aantal bevestigingspunten en de noodzaak om de omliggende afdekkingen te demonteren, is afhankelijk van het specifieke model en de uitvoering van de auto. Volg de juiste serviceprocedure; forceer het rooster niet om los te laten.

1) Vóór montage

• Vergelijk de codes, omtrek, afmetingen, kleurmarkeringen, luchtkanaalaansluitingen en bevestigingsmiddelen met het oude stuk.
• Inspecteer het gebruikte onderdeel, vooral de latten, hun pinnen, bedieningsmechanisme en handgrepen. Zoek naar scheuren, vervormingen en losse onderdelen.
• Test voorzichtig de beweging van de besturing binnen het normale bereik. Forceer de aanslagen niet.
• Werk in een redelijk getemperd interieur, omdat koude plastic onderdelen kwetsbaarder kunnen zijn bij het hanteren.

2) Benodigde gereedschappen en materialen

• Kunststof demontagehendels voor binnenbekleding.
• Gemeenschappelijke handgereedschappen die overeenkomen met de feitelijk gebruikte bevestigingsmiddelen.
• Zaklamp, zachte doek en zachte borstel om stof te verwijderen.
• Beschermende afdekking van de omliggende zichtvlakken en een houder voor de uitgestelde verbindingselementen.

3) Stapsgewijze montageprocedure

1. Zet het voertuig veilig stil, zet het contact en de ventilatie uit.
2. Bedek de omringende kijkoppervlakken om krassen tijdens het werken te voorkomen.
3. Ontdek, volgens de serviceprocedure, de methode voor het bevestigen van het raster en de eventuele continuïteit met de omringende bekleding.
4. Als de toegang wordt belemmerd door afdekkingen of frames, maak deze dan voorzichtig op de voorgeschreven manier los. Let op de positie van de afzonderlijke bevestigingsmiddelen.
5. Maak het originele stopcontact los. Gebruik de kunststof hendel bij de bevestigingspunten, niet als steun tegen de latten.
6. Schuif het rooster voorzichtig naar buiten en scheid het van het aangesloten luchtkanaal. Controleer bij weerstand eerst of er nog een beslag is beveiligd.
7. Inspecteer de landingsoppervlakken en de monding van het kanaal. Verwijder stof en eventueel vuil van het oude onderdeel, zodat het er niet meer in past.
8. Bevestig het reserveonderdeel zonder geweld te gebruiken en controleer de compatibiliteit van het opzetstuk en de aansluiting op het luchtkanaal.
9. Plaats het rooster gelijkmatig en zet het op de originele manier vast. Druk niet op de lamellen of hun bedieningselementen.
10. Monteer de gedemonteerde omliggende onderdelen opnieuw en controleer of het geheel gelijkmatig is aangesloten en stevig vastzit.
• 4) Controles na de montage en functieverificatie
  • Probeer de vrije beweging van de lamellen en verander de richting van de luchtstroom.
  • Zet de ventilatie aan en probeer geleidelijk de verschillende niveaus. Let op de luchtstroom uit de uitlaat en op ongewenst fluiten of ratelen.
  • Controleer of de grill goed vastzit en of de omringende bekleding niet uitgerekt of kromgetrokken is.
  • Eventuele trillingen kunnen tijdens een korte proefrit worden gecontroleerd. Voer geen verdere aanpassingen uit totdat u veilig bent gestopt.

  5) De meest voorkomende montagefouten en hoe u deze kunt vermijden

  • Het loswrikken van de latten: kan hun pinnen beschadigen. Breng de kracht alleen over via de juiste delen van het lichaam van het onderdeel, afhankelijk van de bevestigingsmethode.
  • Onjuiste luchtkanaalaansluiting: controleer of deze goed past voordat u deze definitief vastzet.
  • Een soortgelijk ontwerp ruilen: productcodes, pasvorm, bedieningselementen en kleur vergelijken.
  • Met behulp van een metalen gereedschap op zichtbare oppervlakken: geef de voorkeur aan plastic hendels en een beschermhoes.

  Redenen waarom het onderdeel beschadigd is

  Veel voorkomende oorzaken van schade aan ventilatieroosters van dit type zijn:

  • Plastic veroudering en temperatuurschommelingen die de kwetsbaarheid van latten en bevestigingsmiddelen geleidelijk kunnen vergroten.
  • Het met kracht verstellen van de lamellen of het bewegen van de bediening over de aanslagen.
  • Lading van accessoires die aan het rooster zijn bevestigd, bijvoorbeeld een zwaardere telefoonhouder, die de latten en hun pinnen kan belasten.
  • Roekeloze demontage van de voering, waarbij de handgrepen kunnen afbreken of het uitlaatlichaam kunnen beschadigen.
  • Effecten bij gebruik of schoonmaken van de binnenkant en verstopping van het mechanisme met vuil waardoor het moeilijk te verplaatsen is.
