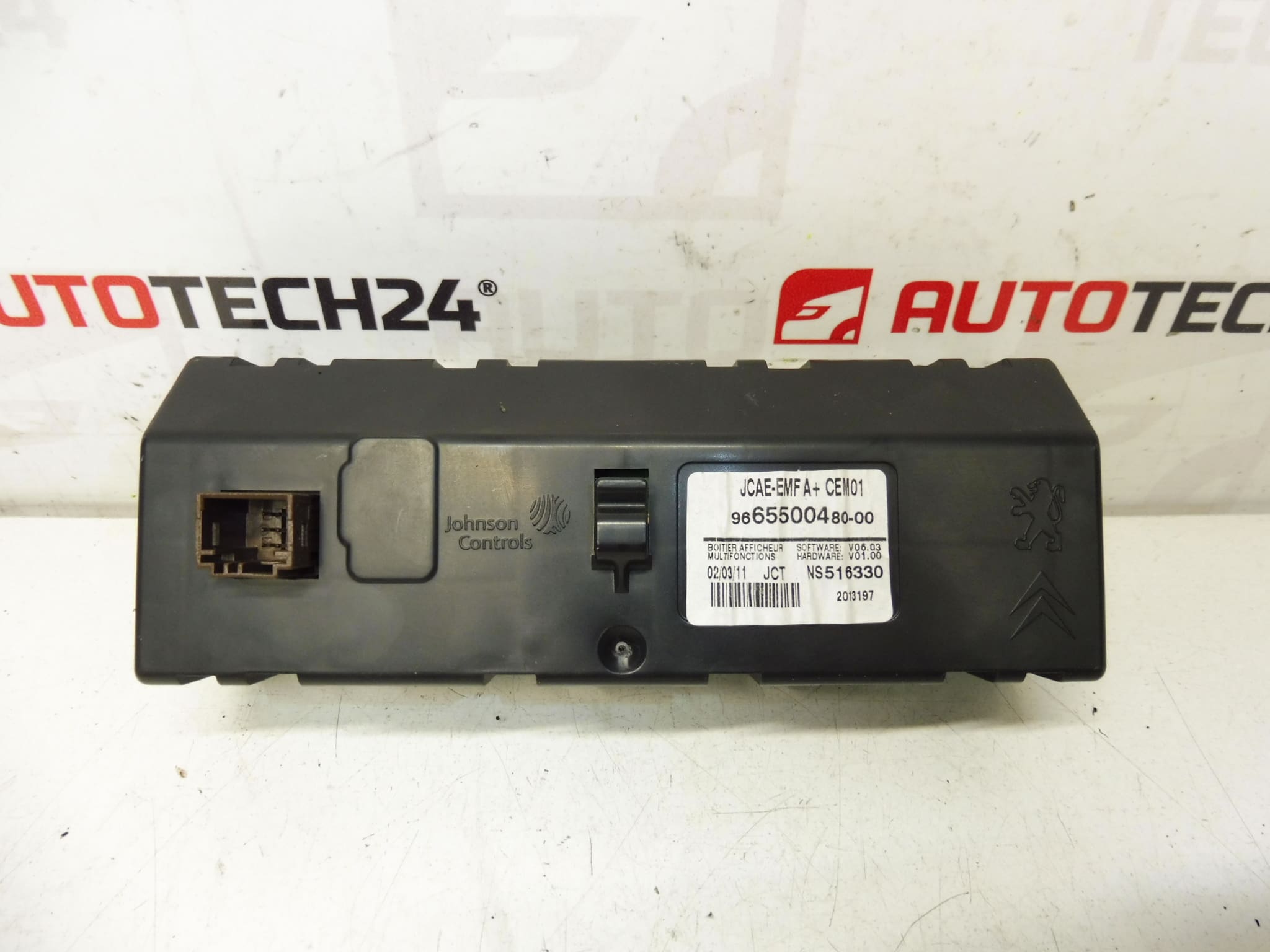

Citroen C4 II computerradiodisplay 9665500480 6155HT

Beschrijving

Multifunctioneel display voor Citroen C4 B7 auto’s
Getest, volledig functioneel
Sommige functies moeten mogelijk via diagnose op de auto worden ingesteld

Onderdeelbeschrijving

Dit is een radio/computerdisplay voor Citroën C4 II (C4 B7), een gebruikt onderdeel dat geschikt is als vervanging wanneer het originele display niet functioneel, onleesbaar of beschadigd is. Dankzij het feit dat hij getest en volledig functioneel is, is hij klaar voor montage en aansluitend gebruik in de auto. Voor sommige auto’s is mogelijk een instelling van de diagnostische functie vereist na vervanging (afhankelijk van de uitrusting en configuratie van het voertuig).

Technische informatie

• Fabrikant: Stellantis (Citroën/Peugeot)
• Model: Citroën C4 II (C4 B7)
• Andere nummers: 6155HT, 6155HV

Productcodes

• Productcodes: 9665500480, 6155HT, 6155HV

Installatieaanbevelingen

Over het algemeen/typisch voor het vervangen van het display (elektrisch onderdeel) kunnen de exacte stappen variëren, afhankelijk van het dashboardontwerp en de voertuiguitrusting. Bij dit onderdeel moeten sommige functies mogelijk na montage door middel van diagnose worden ingesteld.

1) Vóór montage

• Vergelijk de onderdeelnummers (9665500480, 6155HT/6155HV) met het oude onderdeel en met het label/markering op het onderdeel.
• Controleer de connectoren (aantal, vorm, bevestiging) en op verbogen pinnen of beschadigde draden.
• Controleer visueel de staat van het scherm: scheuren, lekken, verbrande plekken, beschadigde montage.

2) Benodigde gereedschappen en materialen

• Basisset schroevendraaiers en ratels (afhankelijk van het gebruikte verbindingsmateriaal)
• Kunststof koevoet voor het demonteren van interieuronderdelen
• Schone doek of contactreiniger (voor het voorzichtig reinigen van connectoren)
• Diagnostiek compatibel met PSA (voor alle functie-instellingen na montage)

3) Stapsgewijze montageprocedure

1. Zet het contact uit en wacht tot de elektronica in de sluimerstand is gegaan.
2. Koppel de batterij los (aanbevolen om de elektronica te beschermen en kortsluiting te voorkomen).
3. Demonteer de omringende dashboardafdekkingen om toegang te krijgen tot het display (gebruik een plastic koevoet om beschadiging van het plastic te voorkomen).
4. Maak het display los en schuif het voorzichtig uit het bed.
5. Ontkoppel de connector(en) – ontgrendel eerst de connector en trek vervolgens zonder de kabels los te wrikken.
6. Vergelijk het oude en nieuwe onderdeel nog een keer (labeling, connectoren, montage).
7. Sluit de connector(en) aan op het nieuwe beeldscherm en controleer of ze goed vastzitten en vastzitten.
8. Plaats het display op zijn plaats en schroef/bevestig het volgens de originele bevestiging.
9. Plaats de gedemonteerde interieurdelen terug.
10. Sluit de batterij aan.
11. Zet het contact aan en controleer de basisfuncties van het display.
12. Als sommige functies niet overeenkomen met de uitrusting van de auto, voer dan diagnostische instellingen uit (telecodering/configuratie op basis van de mogelijkheden van de auto).
• 4) Controles na de montage en testrit/functieverificatie
  • Controleer de leesbaarheid van het display, de achtergrondverlichting en de reactie op de bedieningselementen.
  • Controleer op uitval, flikkeringen of resetten na het rijden.
  • Als de auto configuratie vereist, controleer dan de instellingen met diagnostiek.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Connectoren loskoppelen/aansluiten terwijl de accu is aangesloten → Koppel altijd de accu los, je minimaliseert de kans op kortsluiting en fouten in de elektronica.
  • Niet gesloten of slecht beveiligde connector → controleer na aansluiting de zekering van de connector en zet deze goed vast.
  • Plastic schade aan de binnenkant → gebruik plastic demontagegereedschappen en ga geduldig te werk.

  Redenen waarom het onderdeel beschadigd is

  • Veroudering van elektronica en slijtage van de achtergrondverlichting (verzwakking, black-outs, flikkeren).
  • Spanningsschommelingen in het boordnetwerk (zwakke batterij, slecht opladen, onjuist starten/aansluiting).
  • Vocht en condens in het interieur of lekkages die de elektronica kunnen beschadigen.
  • Mechanische schade bij het demonteren van het dashboard of onzorgvuldig omgaan met de connectoren.
  • Slecht contact in de connectoren (oxidatie, loskomen), wat tot storingen leidt.
