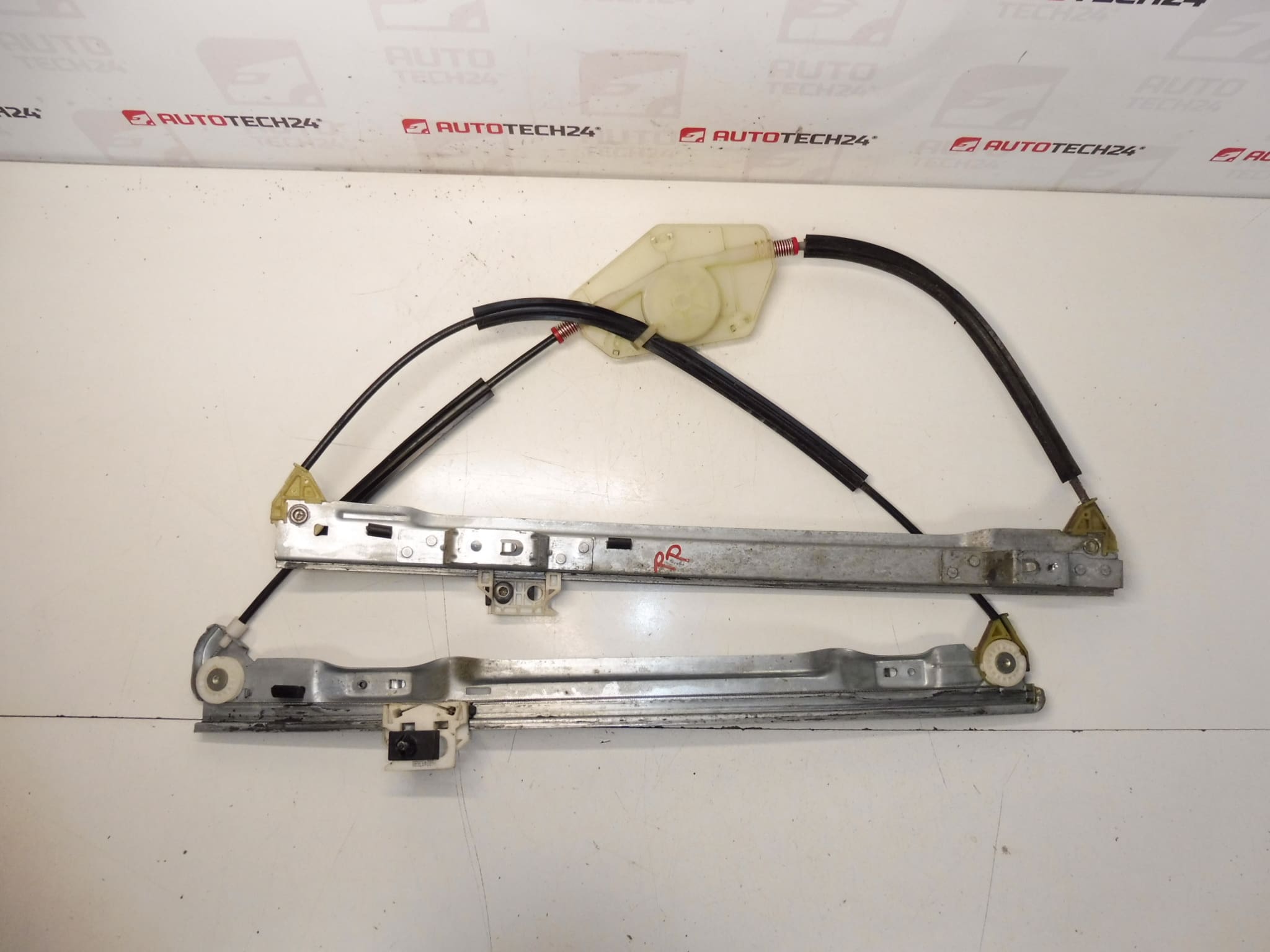

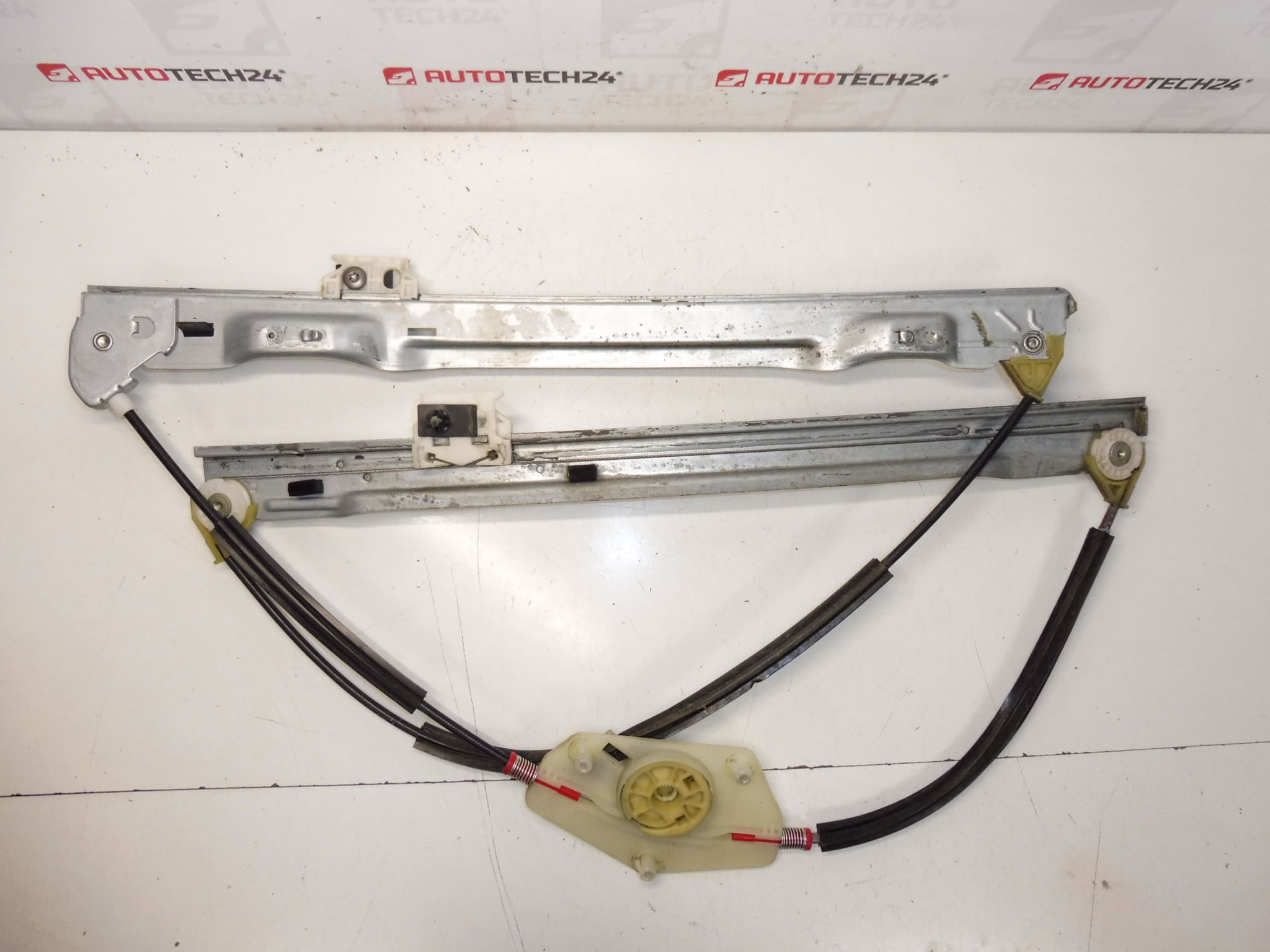

Citroën C4 Picasso 9222CT Raamopwindmechanisme rechtsvoor

Beschrijving

Elektrisch neerlaatmechanisme voor de rechter voorruit voor Citroën C4 Picasso en Grand auto’s
Passagierszijde

Onderdeelbeschrijving

Dit gebruikte raamopwindmechanisme rechtsvoor is voor Citroën C4 Picasso en Grand auto’s. Het is een belangrijk onderdeel van de elektrische ruitbediening, die zorgt voor een soepele beweging van het glas bij het trekken en trekken. Onderdelen van dit type worden vaak ook gezocht op serienummer, daarom is het raadzaam om op de markeringen 9222CT en 1675404080 te letten.

Het mechanisme is bedoeld voor de passagierszijde, dat wil zeggen de rechtervoorruit. Het is geschikt als vervanging voor een beschadigd of niet-functionerend origineel onderdeel, bijvoorbeeld wanneer het raam schokkerig beweegt, blijft hangen, helemaal niet inschuift of de kracht van het mechanisme hoorbaar is zonder goede werking.

Technische informatie

• Fabrikant: Stellantis Citroën Peugeot
• Model: Citroën C4 Picasso, Citroën C4 Grand Picasso
• Andere nummers: 9222CT, 1675404080

Productcodes

• Productcodes: 9222CT, 1675404080
• Modellen van labels en documenten: Citroën C4 PICASSO, Citroën C4 Picasso i Grand

Installatieaanbevelingen

Over het algemeen/typisch voor het raamopwindmechanisme kan de exacte vervangingsprocedure variëren, afhankelijk van het specifieke auto-ontwerp en deurontwerp. Hieronder vindt u een handige algemene procedure om dit type onderdeel te vervangen.

1) Vóór montage

• Controleer of dit het mechanisme rechtsvoor voor de passagierszijde is.
• Vergelijk het gebruikte onderdeel met het oude onderdeel op vorm, pasvorm, bedrading en connectoren als deze deel uitmaken van het mechanisme.
• Inspecteer het mechanisme op mechanische schade, verdraaiingen of tekenen van scheuren of overmatige slijtage.
• Controleer vóór de montage zelf de staat van het glas, de geleiderails en de bevestigingspunten in de deur.

2) Benodigde gereedschappen en materialen

• Set gebruikelijk handgereedschap
• Schroevendraaiers en bits
• Gola-set of sleutels die overeenkomen met gemeenschappelijke gewrichten
• Kunststof koevoet voor het verwijderen van bekleding
• Werkhandschoenen
• Wasmiddel voor het verwijderen van vuil
• Geschikt preparaat voor lichte smering van bewegende delen, als dit geschikt is voor het betreffende type mechanisme

3) Stapsgewijze montageprocedure

1. Koppel de accu van het voertuig los en beveilig het voertuig tegen ongewenste bewegingen.
2. Demonteer de binnenbekleding van de deur om de handgrepen, afdekkingen en elektrische aansluitingen niet te beschadigen.
3. Koppel voorzichtig de bijbehorende elektrische elementen in de deur los als deze de toegang tot het mechanisme belemmeren.
4. Zorg ervoor dat het vensterglas zich in een veilige positie bevindt, zodat het niet wegglijdt en beschadigd raakt bij het verwijderen van het oude mechanisme.
5. Maak het oude mechanisme los en scheid het van het glas en de deurstructuur.
6. Verwijder het originele mechanisme en vergelijk het met het voorbereide onderdeel voor alle belangrijke bevestigingspunten.
7. Reinig de montageplaats en controleer de staat van de raamgeleider en omliggende onderdelen die de goede werking kunnen beïnvloeden.
8. Plaats het nieuwe mechanisme op zijn plaats en plaats het eerst lichtjes in alle bevestigingspunten zonder het definitief vast te draaien.
9. Bevestig het mechanisme aan het glas en controleer of alles past zonder spanning, kruisen of krachtpassing.
10. Bevestig het hele mechanisme geleidelijk in de gewenste positie.
11. Sluit de elektrische connectoren en andere losgekoppelde onderdelen opnieuw aan.
12. Test voordat u de deur volledig inklapt, de werking van het mechanisme over het gehele bewegingsbereik.
13. Als het mechanisme goed werkt, plaats dan de deurbekleding en alle afdekkingen terug.
• 4) Controles na de montage en testrit/functieverificatie
  • Controleer de soepele beweging van het venster tijdens het slepen en neerzetten.
  • Controleer of het glas kromtrekt, kantelt of ongebruikelijke geluiden maakt.
  • Controleer of het raam goed in de bovenste positie past.
  • Controleer na het opnieuw monteren van de deur of er geen rammeltjes zijn en of alle bedieningselementen goed werken.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Onderdeelzijde verwisselen – controleer altijd of dit de rechtervoorzijde is, d.w.z. de passagierszijde.
  • Onvoldoende vergelijking met oud onderdeel – vergelijk alle fittingen en constructieontwerp vóór montage.
  • Montage onder spanning – forceer het mechanisme nooit op zijn plaats, anders kunnen storingen of vroegtijdige schade optreden.
  • Onbeveiligd glas tijdens werkzaamheden – glas moet stevig worden bevestigd tijdens demontage en montage.
  • Het weglaten om de geleidingsonderdelen te controleren – zelfs met een correct gemonteerd mechanisme kan de werking slecht zijn als de vervolgonderdelen versleten of vuil zijn.

  Redenen waarom het onderdeel beschadigd is

  • Slijtage van het mechanisme door normaal gebruik
  • Overbelasting met een bevroren of haperend venster
  • Verhoogde weerstand in de glasgeleidingen
  • Schade aan kabels of bewegende delen van het mechanisme
  • Het binnendringen van vuil of vocht in de deur
  • Onprofessionele voorafgaande montage of gewelddadige omgang met het raam
