Citroën Peugeot 96605599XT 6242A4 hendelbediening

Beschrijving

Bediening onder het stuur, multifunctionele bediening DELPHI COM2003 voor Citroen- en PEUGEOT-auto’s
Ze bedienen de mistlampen, boordcomputer, ruitenwisser voor en achter, ruitenwissersensor, boordcomputer, ESP
Cruisecontrol en autoradio (controller moet meegeleverd of overgedragen worden)

Onderdeelbeschrijving

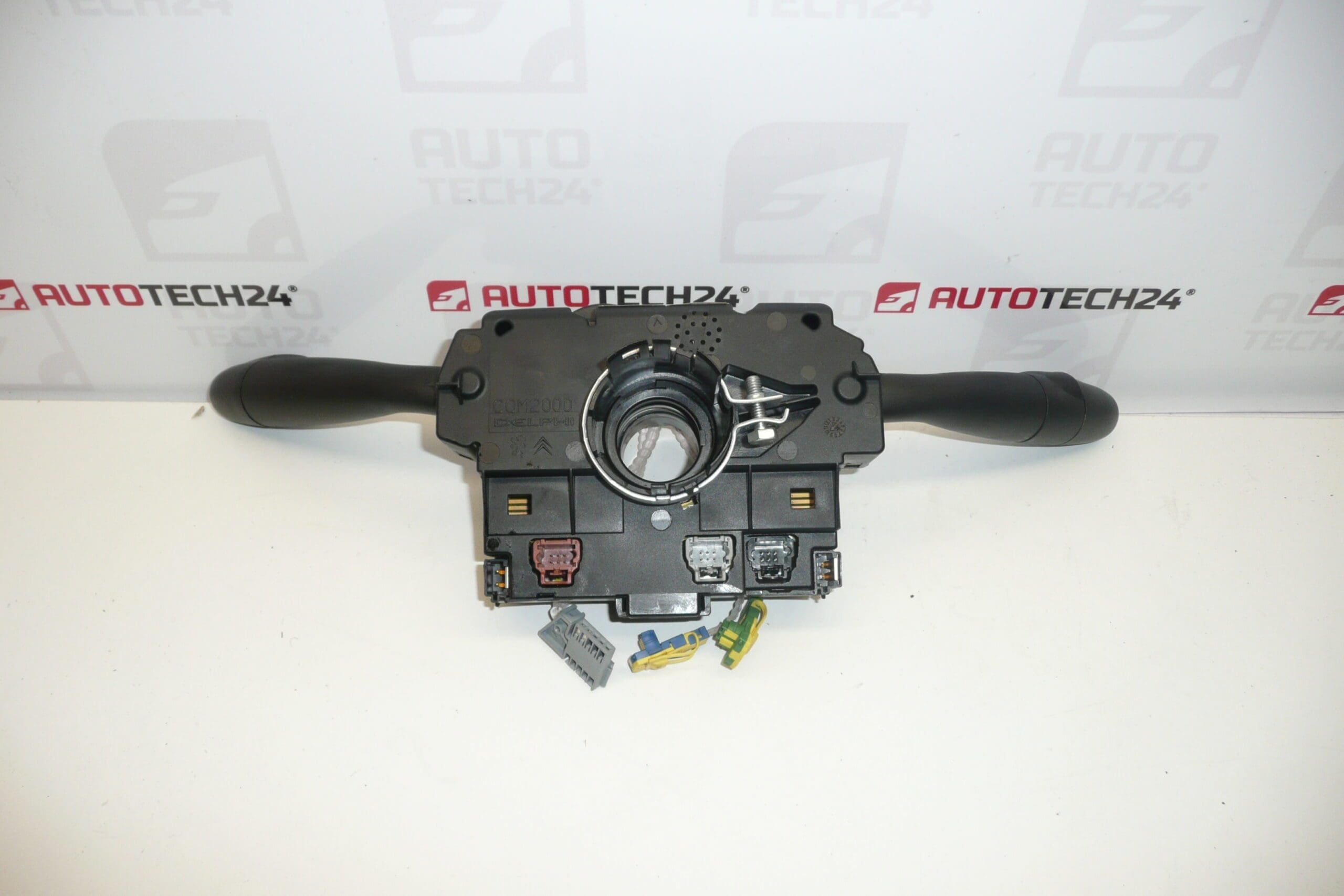

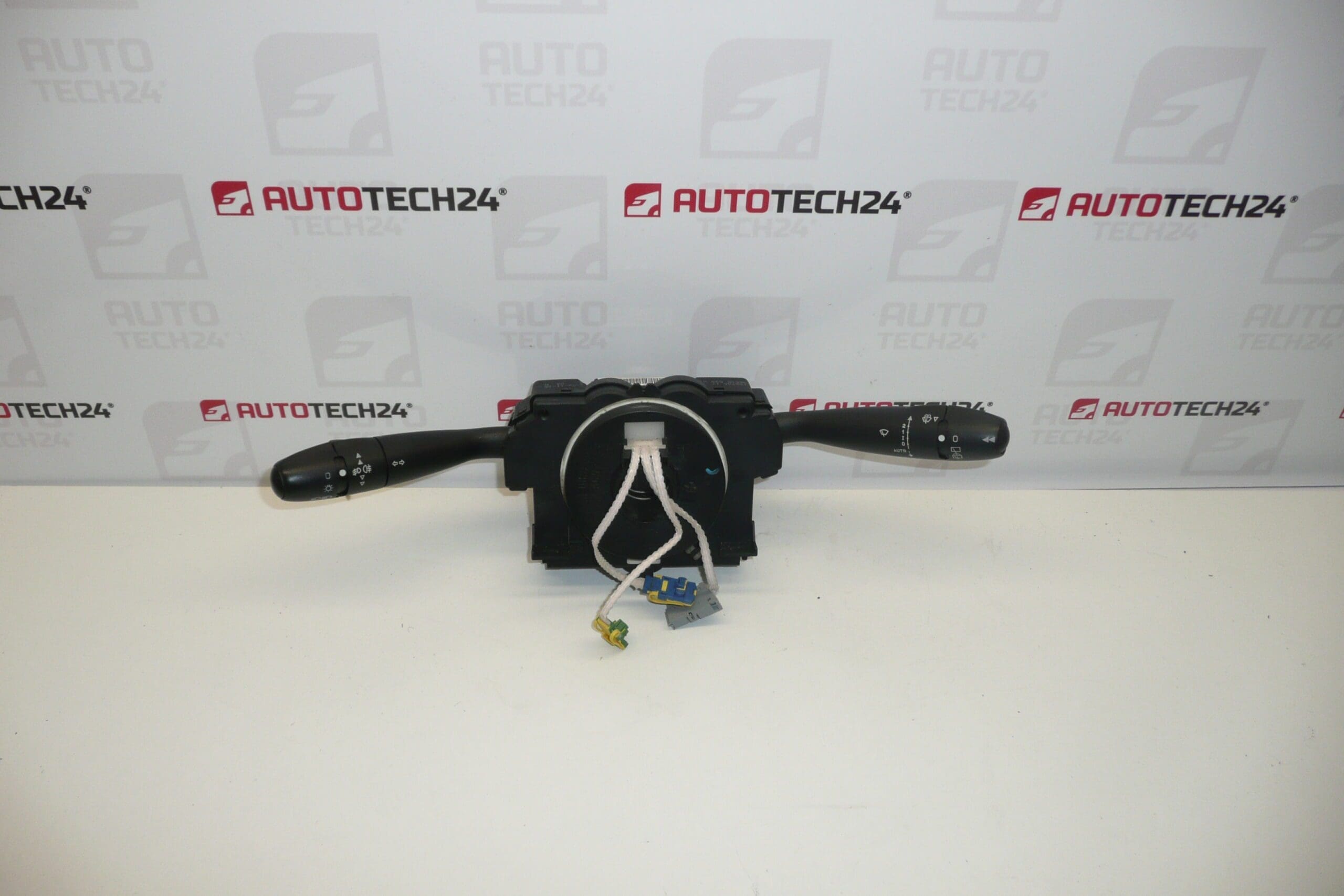

Deze gebruikte DELPHI COM2003 multifunctionele stuurbediening is voor Citroën en Peugeot auto’s. Het is een belangrijk elektrisch onderdeel dat de bediening van meerdere autofuncties in één unit combineert en vaak wordt gezocht onder de productnummers 96605599XT en 6242A4.

Het voordeel is de praktische oplossing van meerdere functies in één module. Volgens de meegeleverde documenten zorgt de chauffeur voor de bediening van de volgende elementen:

• mistlampen,
• boordcomputer,
• ruitenwisser voor en achter,
• wissersensor,
• ESP,
• cruisecontrol,
• autoradio – bestuurder moet worden afgeleverd of overgebracht.

Voor monteurs en thuisreparateurs is het belangrijk dat bij deze controllers niet alleen de fysieke vorm van het onderdeel bepalend is, maar ook de afstemming van de connectoren, apparatuur en markeringen op het label. Daarom is het raadzaam om bij het ruilen het oude en nieuwe stuk zorgvuldig te vergelijken aan de hand van alle beschikbare nummers en uitvoeringen.

Technische informatie

• Fabrikant: DELPHI
• Model: COM2003
• Andere nummers: 96605599XT, 6242A4, NFP

Productcodes

• Productcodes: 96605599XT, 6242A4
• Modellen volgens documenten/labels: Citroën C5, Citroën C8, Peugeot 307, Peugeot 406, Peugeot 807
• Andere categorieën in de documenten: 206, 307 II, 406, 807, BERLINGO II, C5 I, C8

Installatieaanbevelingen

Over het algemeen/typisch voor dit type onderdeel kan de exacte vervangingsprocedure variëren, afhankelijk van het specifieke model, het ontwerp van de stuurkolom en de voertuiguitrusting. Met de bedieningselementen onder het stuur moet je voorzichtig werken, vooral vanwege de omliggende elektrische componenten en de aansluiting op andere bedieningselementen.

1) Vóór montage

• Controleer of de productnummers en onderdeelaanduiding overeenkomen, vooral 96605599XT en 6242A4.
• Vergelijk de connectoren, de vorm van de controllerbody, de bevestiging en de indeling van de hendels met het oude onderdeel.
• Controleer of de functies aanwezig zijn die je nodig hebt, bijvoorbeeld bediening van ruitenwissers, mistlampen, boordcomputer, ESP, cruise control of autoradio.
• Houd er voor de bediening van de autoradio rekening mee dat het nodig kan zijn een aparte controller over te dragen of bij te leveren, zoals aangegeven in de documenten.
• Voordat u met de werkzaamheden begint, koppelt u de accu los en wacht u tot het elektrische systeem van de auto weer tot rust is gekomen.

2) Benodigde gereedschappen en materialen

• set gebruikelijk handgereedschap,
• schroevendraaiers of bits die overeenkomen met de gebruikte verbindingen,
• kunststof koevoet voor het verwijderen van deksels,
• schone doek,
• contactreiniger, indien van toepassing
• beschermende handschoenen en voldoende licht om te werken.

3) Stapsgewijze montageprocedure

1. Beveilig het voertuig tegen beweging en zet het stuur in een geschikte werkpositie.
2. Koppel de batterij los en laat voldoende tijd over voor de volgende interventie.
3. Verwijder de afdekkingen rond de stuurkolom om veilig toegang te krijgen tot de bediening onder het stuur.
4. Documenteer zorgvuldig de oorspronkelijke staat: de positie van de connectoren, de ligging van de kabels en de plaatsing van afzonderlijke onderdelen.
5. Koppel de elektrische connectoren van de oude controller voorzichtig los, zonder overmatig geweld te gebruiken.
6. Maak de originele controller los van de houder, afhankelijk van het ontwerp van de auto, en verwijder deze.
7. Vergelijk het oude en nieuwe onderdeel naast elkaar, vooral connectoren, handgrepen, vorm van hendels en aanwezigheid van bedieningsfuncties.
8. Als de autoradiocontroller deel uitmaakt van de oplossing en niet is geïnstalleerd, breng deze dan over of voeg deze toe volgens het ontwerp van het originele onderdeel.
9. Installeer de nieuwe controller in de juiste positie en controleer of deze spanningsvrij en goed in de houder zit.
10. Sluit alle connectoren zo aan dat ze goed vastzitten en er geen spanning in de bedrading staat.
11. Controleer voordat u de afdekkingen opzet of de hendels vrij bewegen en of er niets mechanisch in de weg zit.
12. Plaats de stuurkolomafdekkingen terug en herstel de stroom door de accu aan te sluiten.
• 4) Controles na de montage en testrit/functieverificatie
  • Test de mechanische basiswerking van alle hendels.
  • Controleer de werking van de ruitenwissers, mistlampen, boordcomputer en andere beschikbare bedieningselementen.
  • Als de auto hiermee is uitgerust, controleer dan ook de reactie van het systeem op ESP, cruise control en autoradiobediening.
  • Controleer of geen enkele functie vanzelf wordt geactiveerd en of de hendels in de juiste posities worden gehouden.
  • Controleer tijdens een korte proefrit of de besturing soepel en zonder onderbrekingen werkt.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Een soortgelijk onderdeel ruilen voor een ander ontwerp – vergelijk altijd aantallen, connectoren en uitrusting.
  • Beschadiging van connector of vergrendeling: koppel connectoren voorzichtig los en forceer ze nooit.
  • Onjuiste plaatsing in de houder – controleer na montage of het onderdeel niet scheef staat en of de hendels vrij kunnen bewegen.
  • Snelle functiecontrole – test altijd systematisch alle beschikbare bedieningsmodi na montage.

  Redenen waarom het onderdeel beschadigd is

  • Normale slijtage door langdurig dagelijks gebruik van hendels en bedieningsmechanismen.
  • Mechanische stress veroorzaakt door krachtbeheersing of ruwe behandeling.
  • Slijtage van interne contacten, wat zich kan manifesteren door het falen van individuele functies.
  • Vocht en vuil die een negatieve invloed kunnen hebben op de elektrische verbindingen en de nauwkeurigheid van de werking.
  • Onprofessionele demontage of montage waardoor de houder, connectoren of de controllerbehuizing zelf beschadigd kunnen raken.
  • Ouderdom van het onderdeel en vermoeidheid van het materiaal, vooral voor vaak gebruikte multifunctionele controllers.
