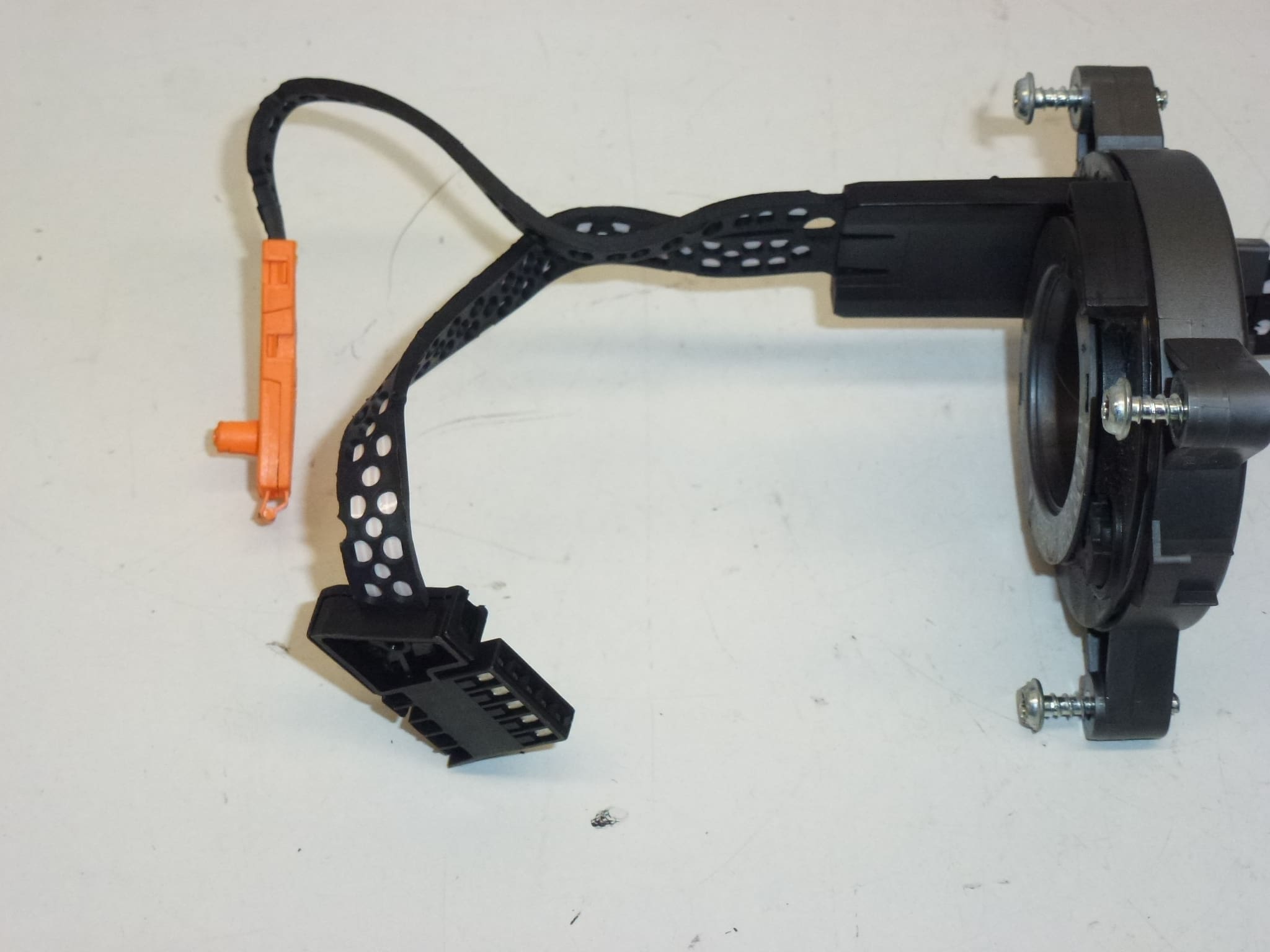

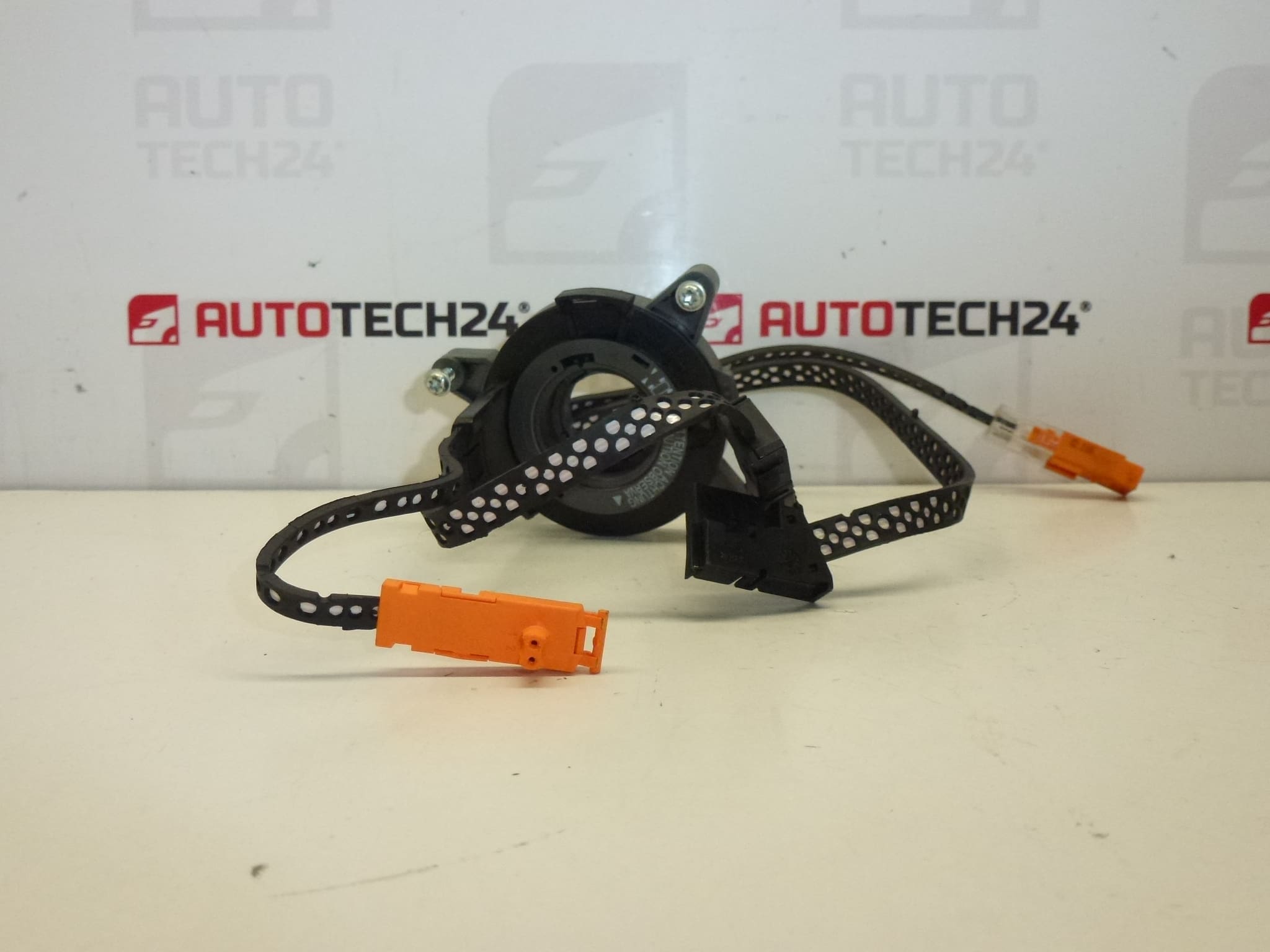

Draaicontact Citroën Peugeot 9635682680 4112CP

Beschrijving

Draaicontact voor airbag, claxon en autoradio voor auto’s van Citroen en Peugeot

Onderdeelbeschrijving

Het gebruikte draaicontact onder het Citroën Peugeot stuur gemarkeerd met 9635682680 en 4112CP wordt gebruikt voor de elektrische aansluiting van de airbag-, claxon- en radiobedieningscircuits wanneer aan het stuur wordt gedraaid. Het is bedoeld als reserveonderdeel bij het repareren van het overeenkomstige ontwerp van deze systemen.

Een roterend contact kan de oorzaak zijn van een intermitterende claxonfunctie of autoradiobediening of een defect in het airbagcircuit. Connectoren en bedrading kunnen echter ook dezelfde symptomen veroorzaken, dus het is raadzaam om de werkelijke oorzaak van het probleem te achterhalen voordat u deze vervangt. Vergelijk bij uw keuze vooral productnummers, connectoren en mechanisch ontwerp met het originele onderdeel.

Technische informatie

• Fabrikant: niet gespecificeerd; Stellantis CITROEN PEUGEOT wordt vermeld in de documenten.
• Model: CITROEN XSARA, Citroën Xsara Picasso, PEUGEOT 306. Tot de categorieën behoren ook BERLINGO I en PARTNER I.
• Type onderdeel: draaicontact voor airbag, claxon en autoradio.
• Categorie: elektrische componenten, bedieningselementen onder het stuur.
• Staat: gebruikt onderdeel.
• Andere nummers: niet gespecificeerd; aanvullende aanduiding in de documenten: NFP.

Modellen zijn afkomstig van productlabels en categorieën. De modelaanduiding alleen bevestigt niet de overeenstemming met al zijn versies; het overeenkomstige aantal en de uitvoering van het oorspronkelijke contact zijn doorslaggevend. Bouwjaar, motoren en uitrustingsdetails worden niet vermeld.

Productcodes

• Productcodes: 9635682680, 4112CP.
• Aanvullende aanduiding: NFP.

De nummers 9635682680 en 4112CP zijn de belangrijkste identificatiegegevens voor het lokaliseren van dit roterende contact en het vergelijken met de originele onderdeelaanduiding.

Installatieaanbevelingen

Het volgende is een algemene procedure die typerend is voor een draaicontact onder het stuur. De exacte stappen voor demontage, centrering en aansluiting zijn afhankelijk van het specifieke model en merk van de auto. Omdat de werkzaamheden betrekking hebben op het airbagsysteem, moeten deze worden uitgevoerd door iemand met ervaring en toegang tot de serviceprocedure van de fabrikant. Niet installeren zonder te weten hoe u de airbag veilig kunt loskoppelen en het contact kunt centreren.

1) Vóór montage

• Vergelijk de markeringen van de onderdelen, de vorm van het lichaam, de bevestigingselementen, het aantal en het ontwerp van de connectoren en de lijnen van de kabels.
• Controleer het gebruikte contact: het mag geen gebarsten behuizing, beschadigde grendels, vervormde pinnen of zichtbaar beschadigde draden hebben.
• Controleer de staat van de bedrading in de auto en bevestig dat de fout inderdaad verband houdt met het draaicontact.
• Controleer de juiste middenpositie volgens de documentatie van de fabrikant. Draai het binnenste deel van het contact niet vrij en zoek niet naar het midden door met geweld tot aan de aanslagen te draaien.

2) Benodigde gereedschappen en materialen

Meestal heb je handgereedschap nodig dat overeenkomt met de gebruikte verbindingen, gereedschap voor het zorgvuldig demonteren van deksels, een momentsleutel voor verbindingen met voorgeschreven aanhaaltijd en diagnoses die geschikt zijn voor de betreffende auto. Zorg voor een schone opslagruimte en onderhoudsdocumentatie. De noodzaak voor eventuele nieuwe bevestigingsmiddelen wordt bepaald door de instructies van de fabrikant.

3) Stapsgewijze montageprocedure

1. Zet het voertuig veilig vast, zet de wielen in een rechte lijn en houd het stuur in de juiste positie.
2. Zet het contact af en koppel de accu los volgens de procedure van de fabrikant. Voordat u aan de airbag gaat werken, dient u de door de fabrikant aangegeven wachttijd in acht te nemen.
3. Maak volgens de servicedocumentatie de benodigde afdekkingen en eventueel de airbagmodule los. Koppel de connectoren pas los bij het lichaam nadat u de zekeringen hebt losgemaakt, en niet door aan de draden te trekken.
4. Bewaar de gedemonteerde airbagmodule volgens de veiligheidsinstructies van de fabrikant. Bescherm het tegen vallen, hitte en ongewenste elektrische verbindingen.
5. Als toegang vereist dat het stuur moet worden verwijderd, noteer dan de relatieve positie per serviceprocedure en gebruik de voorgeschreven verwijderingsmethode. Voorkom dat het stuur onbedoeld draait.
6. Let op de bedradingsroute en positie van het originele contact, koppel de connectoren los en maak de bevestigingen los.
7. Vergelijk beide onderdelen naast elkaar en controleer de zitposities en connectoren in de auto. Verhelp de beschadigde verbinding voordat u een vervangend contact monteert.
8. Plaats en bevestig het vervangende contact uitsluitend in de juiste middenpositie volgens de procedure voor het betreffende ontwerp. Als de positie niet betrouwbaar kan worden bepaald, ga dan niet verder met de montage.
9. Repareer het contact, sluit de connectoren aan en leid de bedrading langs de oorspronkelijke route, zodat deze niet uitgerekt of bekneld raakt. Geef een eventuele transportstop pas vrij op het door de fabrikant voorgeschreven moment.
10. Monteer de gedemonteerde componenten weer, let op het voorgeschreven aanhalen van de verbindingen en zet alle connectoren vast. Sluit de accu aan en stel het systeem in bedrijf volgens de veiligheidsprocedure van de fabrikant.

• 4) Controles na de montage en functieverificatie

  • Controleer of de besturing vrij werkt, zonder ongebruikelijke weerstand, wrijving of geluiden.
  • Controleer de werking van de claxon en de bediening van de autoradio afhankelijk van de uitrusting van de auto.
  • Controleer het correcte gedrag van het airbagwaarschuwingslampje en voer een diagnostische controle uit. Voer eventuele vervolgacties alleen uit volgens de documentatie van de specifieke auto.
  • Doe de proefrit pas na een succesvolle controle van de stuur- en veiligheidssystemen. Bij een aanhoudend airbagdefect of abnormaal stuurgedrag mag u de auto niet gebruiken totdat de oorzaak is verholpen.

  5) De meest voorkomende montagefouten en hoe u deze kunt vermijden

  • Excentrisch monteren: kan de interne koppeling beschadigen wanneer aan het stuur wordt gedraaid. Voer het centreren altijd uit volgens de documentatie.
  • Verwarring van op elkaar lijkende ontwerpen: identiek uiterlijk is niet genoeg; vergelijk nummers, connectoren en bevestigingen.
  • Beknelde bedrading of losse zekeringen: controleer de bedrading en maak de verbindingen vast voordat u deze afdekt.
  • Ongepaste elektrische tests: Sluit geen gewone multimeter of tester aan op de ontstekingscircuits van de airbag. Gebruik alleen de door de fabrikant goedgekeurde diagnoseprocedure.
  • De stroom inschakelen terwijl het systeem is losgekoppeld: sluit de batterij pas aan nadat de montage is voltooid en de verbinding is gecontroleerd.

  Redenen waarom het onderdeel beschadigd is

  Voor roterende contacten van dit type zijn de meest voorkomende oorzaken van schade:

  • Vermoeidheid van de interne flexibele verbinding door herhaaldelijk draaien aan het stuur.
  • Onjuiste centrering tijdens montage of het gedemonteerde contact buiten zijn werkbereik draaien.
  • Mechanische schade aan de behuizing, grendels of connectoren als gevolg van onzorgvuldig gebruik.
  • Spanning op de kabels veroorzaakt door aan de bedrading te trekken of deze af te knijpen.
  • Vocht en vuil die de toestand van elektrische verbindingen kunnen verslechteren.

  Deze oorzaken beschrijven algemene faalmogelijkheden, niet de geïdentificeerde staat van het aangeboden stuk.
