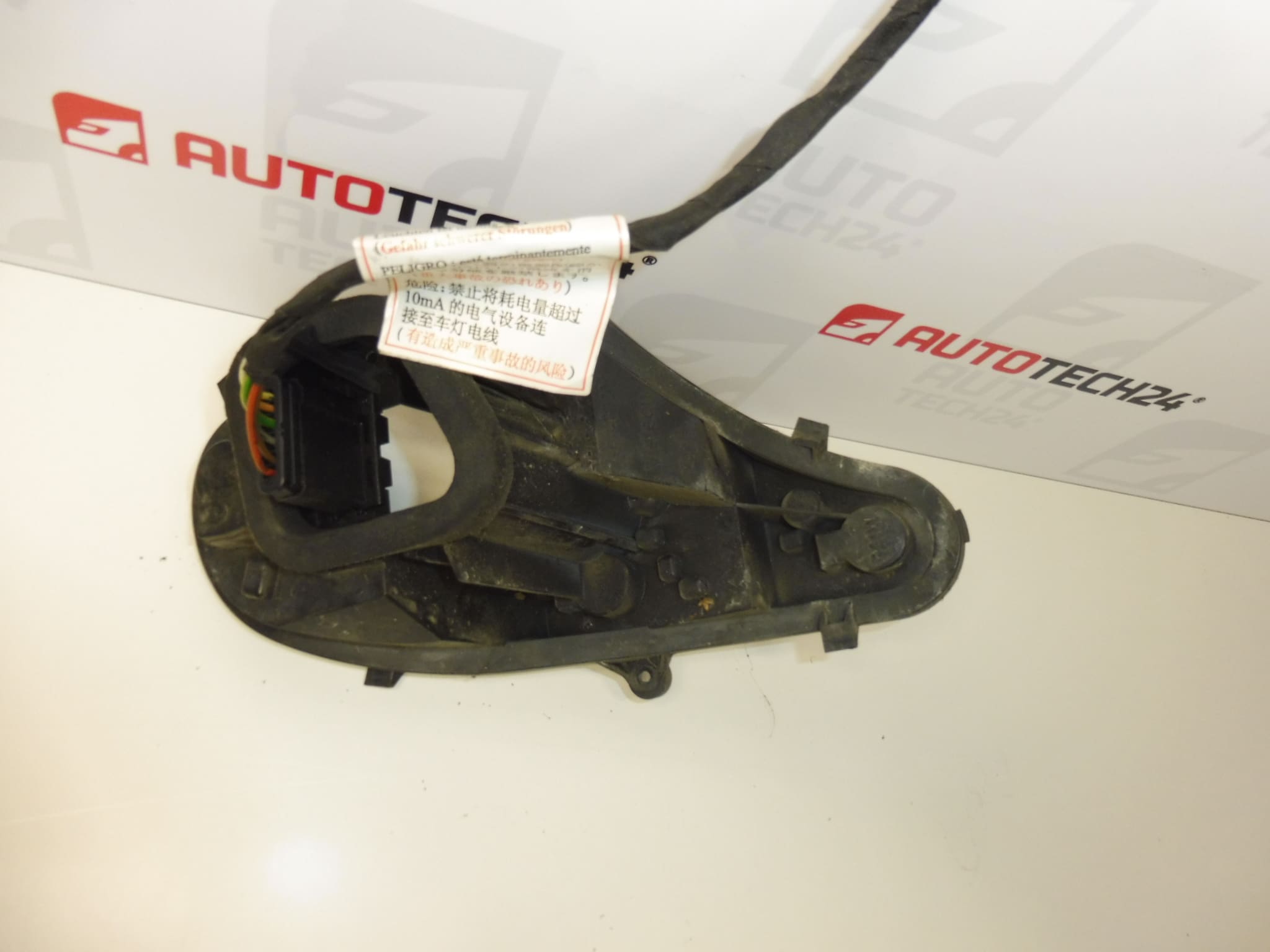

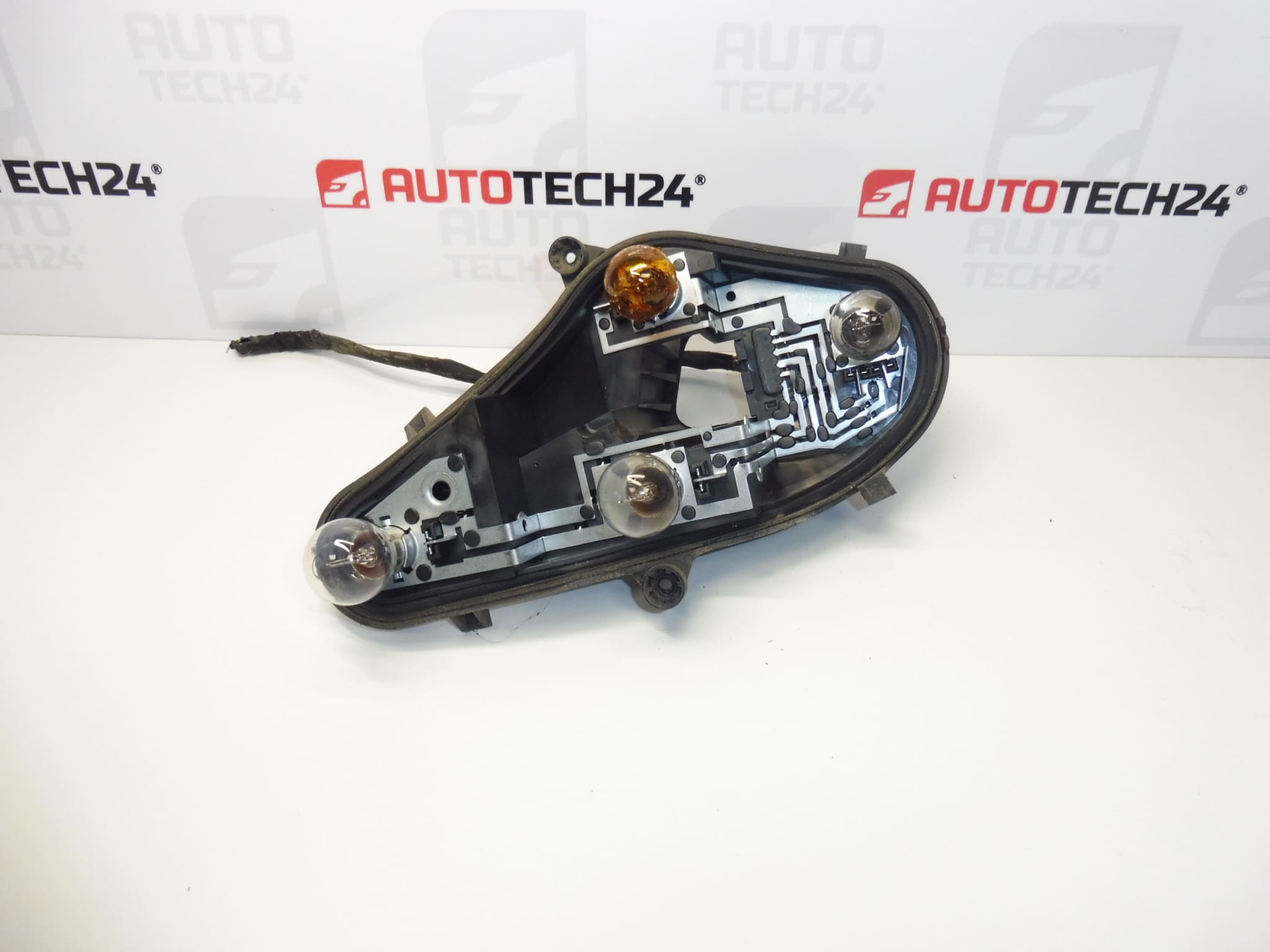

Fitting links achterlicht extern Citroën C4 II 6350KS

Beschrijving

Fitting met lampen voor het linker achterlicht buiten CITROEN C4 B7
Zijkant achter de bestuurder

Onderdeelbeschrijving

De gebruikte buitenlichtfitting linksachter voor Citroën C4 II (B7) dient om de lampen vast te houden en deze elektrisch met het voertuig te verbinden. Deze is bedoeld voor de lamp aan de zijkant achter de bestuurder. Bij het zoeken naar een reserveonderdeel zijn de markeringen 6350KS en 9687312180 belangrijk, evenals de afstemming van het ontwerp van de fitting en de connector op het originele onderdeel.

Het vervangen van de fitting kan problemen oplossen die worden veroorzaakt door beschadigde contacten, lamphouders of plastic dragers, zonder dat je de hele lamp hoeft te vervangen als de rest in orde is. Volgens de documenten worden er gloeilampen meegeleverd; hun functionaliteit en resterende levensduur worden niet vermeld.

Technische informatie

• Fabrikant: niet gespecificeerd; in de documenten het label Stellantis CITROEN PEUGEOT.
• Model: Citroen C4 II; gemarkeerd als CITROEN C4 B7 in de lange beschrijving.
• Type onderdeel: fitting met lampen voor achterlicht.
• Plaats: buitenlamp linksachter, zijkant achter de bestuurder.
• Staat: gebruikt auto-onderdeel.
• Andere nummers: 9687312180.

Productcodes

• Productcodes: 6350KS, 9687312180.
• Model: Citroen C4 II.

Vergelijk bij het kiezen de nummers met het originele onderdeel en controleer tegelijkertijd de vorm van de drager, de lay-out van de contacten, de connector en de bevestigingen.

Installatieaanbevelingen

Over het algemeen geldt voor dit type onderdeel de volgende procedure. De exacte toegang tot het licht, de wijze van losmaken en bevestigen van de basis is afhankelijk van het specifieke ontwerp van de auto; volg de serviceprocedure van de fabrikant.

1) Vóór montage

• Vergelijk de markeringen, afmetingen, vorm, connector en bevestiging van het vervangende stopcontact met het oude.
• Controleer de plastic drager, vergrendelingen en contacten. Zoek naar scheuren, vervorming, oxidatie en sporen van oververhitting.
• Inspecteer de meegeleverde lampen en verifieer of ze correct zijn ontworpen volgens de vereisten van het voertuig. Gebruik geen beschadigde of niet-passende lampen.
• Controleer ook de bedradingsconnector en de staat van de lamp. Vocht of een beschadigde tegenhanger moet tegelijkertijd worden aangepakt met het vervangen van het stopcontact.

2) Benodigde gereedschappen en materialen

• Basis handgereedschap geschikt voor het bevestigen van de lamp.
• Of een plastic hulpmiddel om de toegangsafdekkingen voorzichtig los te maken.
• Handschoenen, een schone, droge doek en, indien nodig, een middel dat is ontworpen voor elektrische contacten en compatibel is met kunststoffen.
• Multimeter voor mogelijke verificatie van een elektrische storing.

3) Stapsgewijze montageprocedure

1. Het voertuig veilig tot stilstand brengen, tegen beweging beveiligen, het contact en de verlichting uitschakelen en de lampen laten afkoelen.
2. Zorg ervoor dat het elektrische systeem veilig is, volgens de serviceprocedure van de fabrikant; koppel de accu los op de voorgeschreven manier.
3. Toegang tot de achterste buitenlamp en de montage ervan, afhankelijk van het auto-ontwerp. Maak de afdekkingen zonder kracht los.
4. Als het nodig is om de lamp te verwijderen om deze te vervangen, maak dan de bevestiging los en houd de lamp zo vast dat deze niet aan de bedrading hangt.
5. Ontgrendel de connector en koppel deze los door aan de behuizing te trekken, niet aan de draden.
6. Maak de fitting los en verwijder deze van de lamp. Onthoud de oriëntatie en hoe hij zit.
7. Inspecteer de binnenkant van de lamp, de zitvlakken en eventuele afdichtingen. Verwijder vuil en verhelp de oorzaak van eventueel vocht voordat u verdergaat.
8. Vergelijk beide stopcontacten naast elkaar. Controleer de plaatsing en het juiste ontwerp van de lampen in het vervangingsstuk.
9. Plaats de vervangende socket in de juiste richting en zet deze gelijkmatig vast. Als het niet past, zoek dan de oorzaak in plaats van geweld te gebruiken.
10. Sluit de connector aan, controleer of deze goed vastzit en leid de bedrading zo dat deze niet uitgerekt of bekneld raakt.
11. Als de lamp is verwijderd, bevestigt u deze opnieuw volgens de instructies van de fabrikant. Herstel de stroom als deze is losgekoppeld en controleer de verlichtingsfunctie voordat u de toegang definitief afsluit.
12. Na een succesvolle inspectie plaatst u de toegangskappen terug en controleert u of alle losse onderdelen stevig op hun plaats zitten.
• 4) Controles na de montage en functieverificatie
  • Controleer samen met de helper alle lichtfuncties van de betreffende lamp, inclusief hun onderlinge combinaties.
  • Let op mogelijk flikkeren, zwak licht of ongewenst aansteken van een andere lamp. Deze symptomen kunnen ook verband houden met de connector of bedrading.
  • Controleer op waarschuwingen voor een verlichtingsfout als de auto met deze functie is uitgerust.
  • Voor basisverificatie is een test ter plaatse doorgaans voldoende. Voordat u gaat rijden, moet de verlichting functioneel zijn en moet de lamp stevig zijn bevestigd.

  5) De meest voorkomende montagefouten en hoe u deze kunt vermijden

  • Conversie van ontwerp: vergelijk niet alleen de cijfers, maar ook de connector, contacten en stopcontactbevestiging.
  • Een verschroeide connector achterlaten: een beschadigde tegenhanger kan er ook voor zorgen dat de vervangende socket oververhit raakt; verwijder het defect voordat u verbinding maakt.
  • Geforceerd vastklikken: controleer eerst de oriëntatie en plaatsing om te voorkomen dat de grendels breken.
  • Verkeerde lampen: gebruik het ontwerp dat voor de lamp is voorgeschreven, en niet alleen lampen die mechanisch kunnen worden geplaatst.
  • Onopgeloste lekken: het vervangen van de voet alleen zal het lamplek niet verhelpen; controleer de staat en eventuele afdichtingen.

  Redenen waarom het onderdeel beschadigd is

  Over het algemeen kunnen bij achterlichtfittingen de volgende schadeoorzaken optreden. Het betreft geen beschrijving van de vastgestelde staat van het aangeboden stuk.

  • Vocht en lekkage in de lamp leiden tot contactcorrosie en een onstabiele elektrische verbinding.
  • Losse of geoxideerde contacten verhogen de contactweerstand, wat lokale oververhitting en vervorming van het plastic kan veroorzaken.
  • Ongeschikte lampen kunnen de drager meer verwarmen dan overeenkomt met het ontwerp van de lamp.
  • Het onzorgvuldig vervangen of demonteren van lampen kan de contacten, stopcontacten of veiligheidssluitingen beschadigen.
  • Veroudering van het materiaal, thermische spanning en trillingen dragen geleidelijk bij aan de broosheid van het plastic en de verslechtering van de contacten.
  • Schokschade aan de lamp kan de bevestiging van de fitting verstoren en water binnendringen.
