Beschrijving

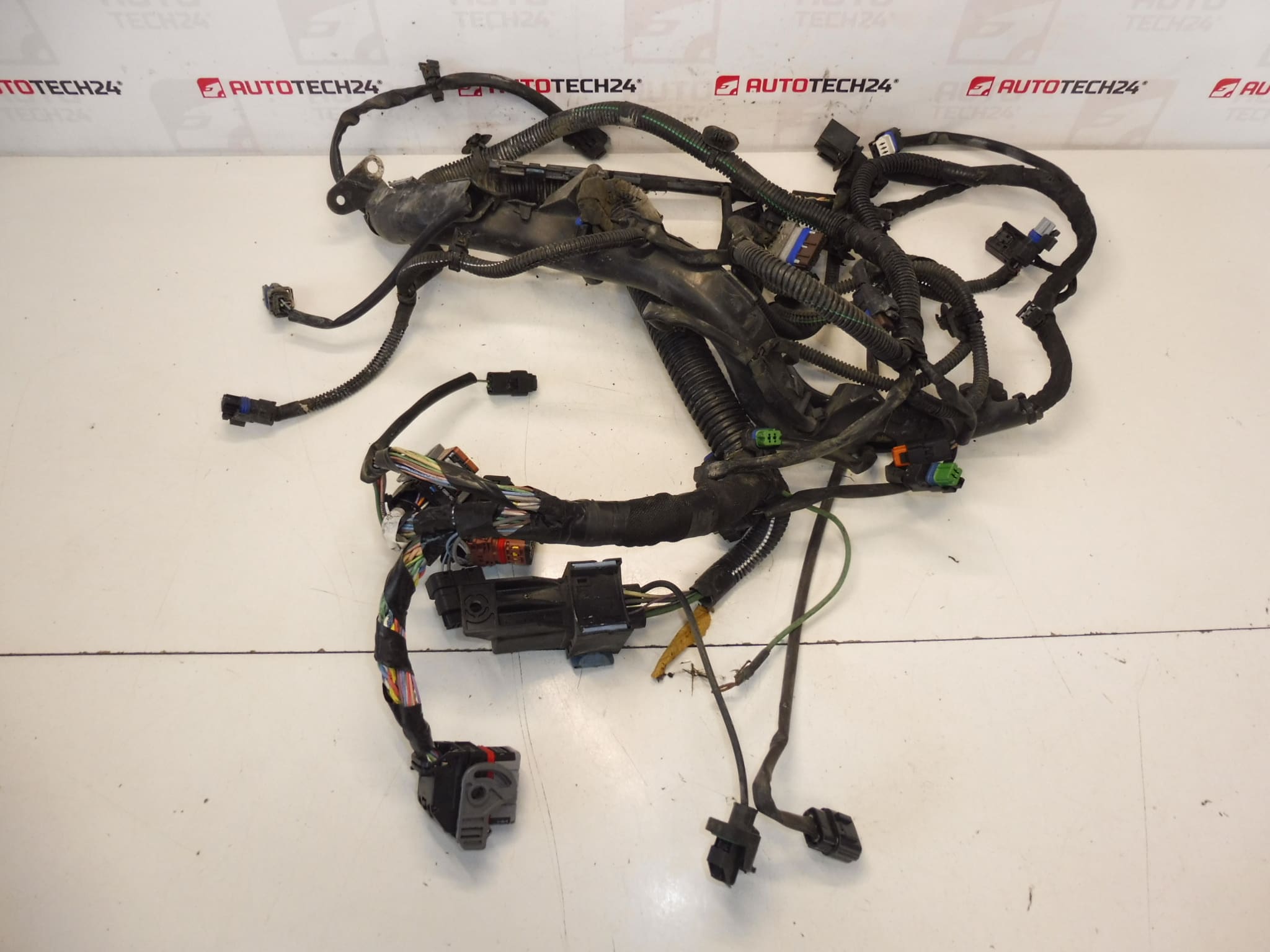

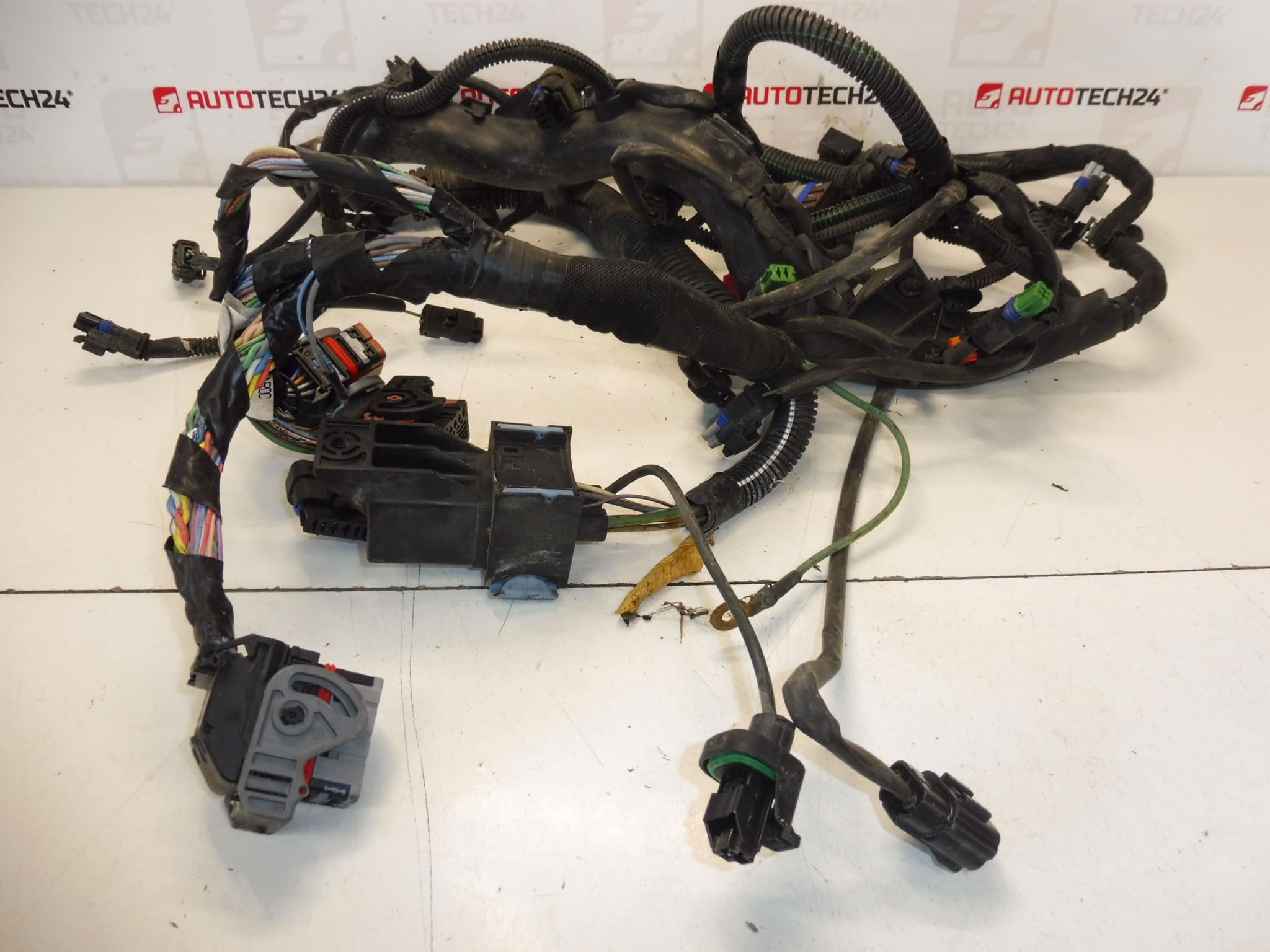

Compleet motorkabelboom voor Citroën en Peugeot voertuigen met 2.0 HDI-motoren. Afkomstig van een Citroën C4 Picasso 2.0 HDI (motorcode RHJ).
Deze originele kabelboom is geschikt voor voertuigen met de 2.0 HDi RHJ-dieselmotor en draagt de bekende referentienummers die vaak in onderdelenzoekopdrachten worden gebruikt. Een correcte kabelboom zorgt voor betrouwbare verbinding van sensoren, inspuiters en actuatoren naar de motorelektronica en is essentieel voor een correcte motorwerking, emissieregeling en startgedrag. Voor monteurs en doe-het-zelvers biedt dit onderdeel een directe vervanging bij beschadiging, kortsluiting of connectorproblemen.
Kenmerken en voordelen
– Direct passend ontwerp voor 2.0 HDi RHJ-motorconfiguraties.
– Verbindt sensoren, brandstofinspuiters, common-rail componenten, startmotor- en dynamoconnecties en overige motortoebehoren met de ECU.
– Originele kwaliteit voor betrouwbare elektrische eigenschappen en duurzame bevestigingspunten.
– Handig bij herstel na schade door slijtage, hitte, corrosie of knaagdieren.
Technische informatie
- Fabrikant: Stellantis / Citroën / Peugeot
- Model: 2.0 HDI (motorcode RHJ) — Citroën C4 Picasso
- Productcodes: 9684608680, 6569RY
- Andere nummers: NFP
Vervanging en installatie
Vervanging van een motorkabelboom vereist enige ervaring met motorelektronica en nette markering van connectoren. Volg onderstaande algemene stappen:
- Accu volledig loskoppelen voordat werkzaamheden aan de kabelboom worden gestart.
- Verwijder motorafdekkingen, luchtinlaatconstructies en indien nodig onderdelen die de toegang belemmeren.
- Label alle connectoren en maak foto’s om de juiste aansluiting te garanderen.
- Koppel sensoren, inspuiters en actuatoren los en verwijder bevestigingsklemmen van de oude kabelboom.
- Verwijder de oude kabelboom en plaats de nieuwe op exacte positie; zorg dat de kabelboom niet langs bewegende of hete delen ligt.
- Bevestig alle connectoren stevig en monteer bevestigingsclips / bundelklemmen volgens origineel verloop.
- Sluit de accu weer aan en controleer op foutcodes en correcte werking (start, stationair toerental, geen waarschuwingslampjes).
Aanbevelingen voor montage
- Werk volgens de aanbevelingen van de constructeur en gebruik passend gereedschap.
- Markeer connectoren en controleer contactvlakken op corrosie of beschadiging; reinig of vervang indien nodig.
- Zorg dat kabels voldoende vrijspeling hebben en goed vastgezet zijn met originele of equivalente klemmen om wrijving te voorkomen.
- Controleer na montage op lekkages en correcte werking van motorfuncties; wis eventueel opgeslagen foutcodes.
- Bij twijfel of beperkte ervaring: laat de montage uitvoeren door een vakman met ervaring in PSA-motoren.
Reden waarom dit onderdeel het meest faalt
Motorkabelbomen slagen meestal door mechanische of omgevingsfactoren: slijtage van isolatie door wrijving, hittebeschadiging dicht bij uitlaatsystemen, inwerking van olie of koelvloeistof, corrosie in connectoren en schade door knaagdieren. Ook kunnen breuken ontstaan door reparaties of ongelukken waarbij bevestigingspunten breken. Beschadigde contacten of kortsluitingen leiden tot storingen in inspuiting, startproblemen of waarschuwingslampjes op het dashboard.
Toepasselijke modellen
Afkomstig van: Citroën C4 Picasso 2.0 HDI (motorcode RHJ). Geschikt voor Citroën- en Peugeot-voertuigen met dezelfde 2.0 HDi RHJ-motorconfiguratie — controleer onderdeelnummer bij bestelling (9684608680, 6569RY) om compatibiliteit met specifieke voertuigvarianten vast te stellen.
Opmerkingen
Dit onderdeel is bedoeld als volledige motorkabelboom voor commerciële en werkplaatsgebruik. Gebruik altijd originele of gelijkwaardige bevestigingsmaterialen en controleer bij montage alle connectoren op beschadigingen voor lange levensduur en storingsvrije werking.
