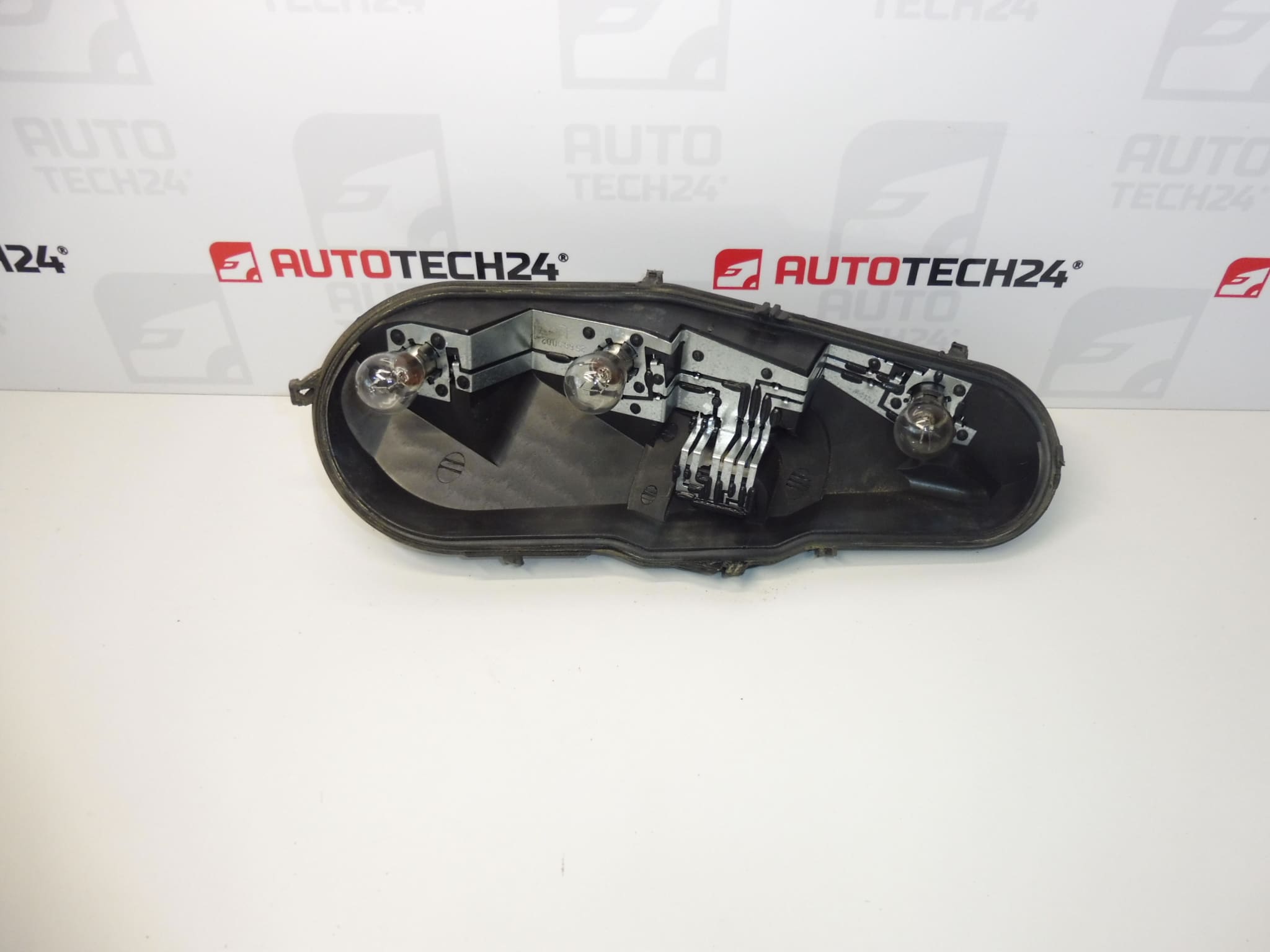

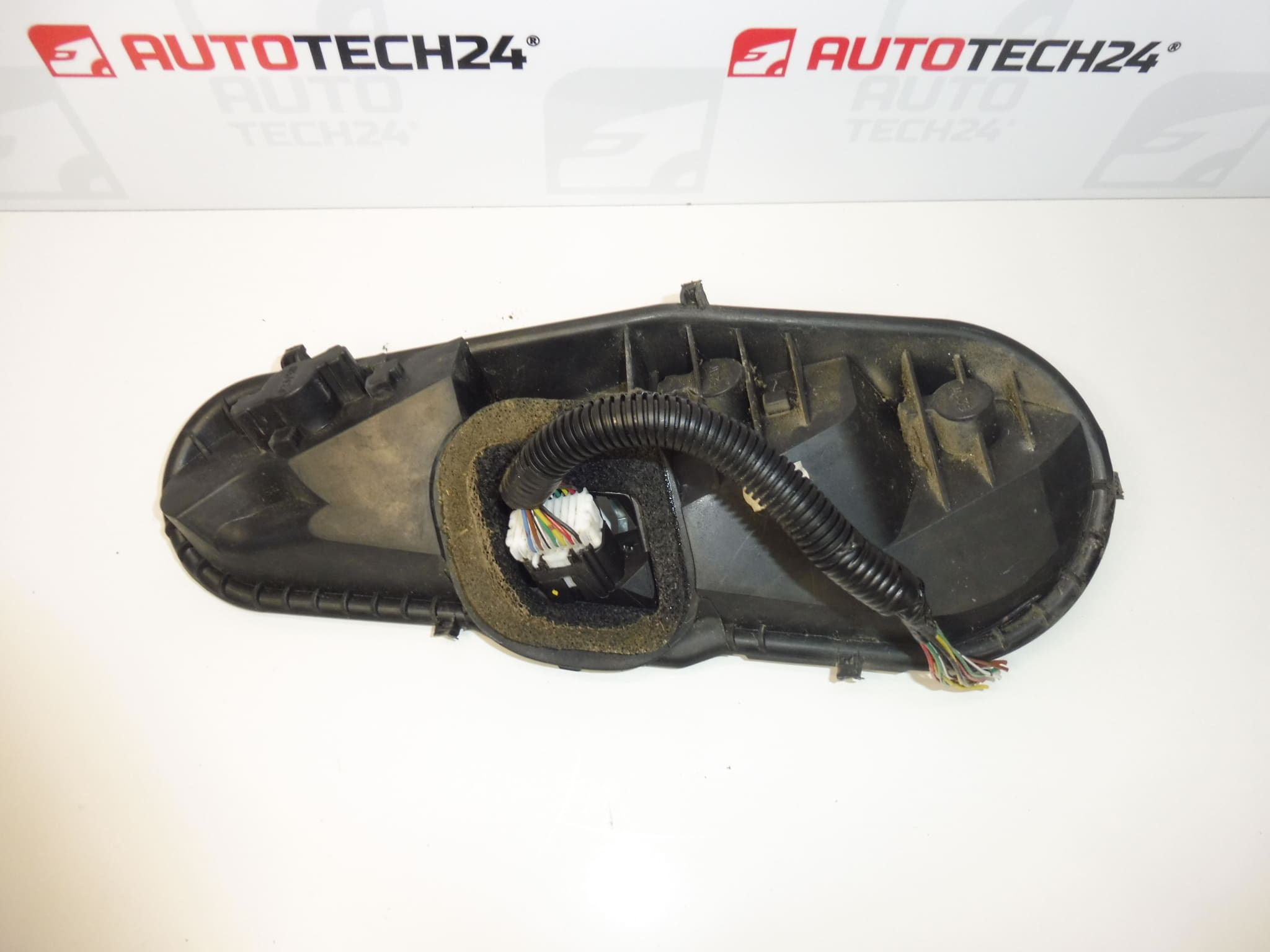

Lamphouder voor linker achterlicht Citroën C1 Peugeot 107 1607990980

Beschrijving

Lampjeshouder van het linker achterlicht voor de Citroën C1 en Peugeot 107 van de eerste serie, 2013
De werking van de lampjes zelf is niet gegarandeerd
Met een stuk kabelboom

Beschrijving van het onderdeel

De gebruikte lampjeshouder van het linker achterlicht van de Citroën C1 en Peugeot 107 dient om de lampjes op hun plaats te houden en elektrisch met het voertuig te verbinden. Dit is een geschikte keuze ter vervanging van een beschadigde lampjeshouder of een fitting met beschadigde contacten, mits deze overeenkomt met de oorspronkelijke uitvoering. Gebruik bij het zoeken naar een vervangend onderdeel vooral het productnummer 1607990980.

Inbegrepen is een stuk kabelboom. Controleer vóór montage de staat en de uitvoering van de aansluiting. De werking van de lampjes zelf is niet gegarandeerd; controleer ze daarom vóór gebruik en vervang defecte lampjes.

Technische informatie

• Fabrikant: niet vermeld; in de documentatie staat de aanduiding Stellantis CITROEN PEUGEOT.
• Model: Citroën C1, Peugeot 107.
• Uitvoering volgens de documentatie: eerste serie; in de oorspronkelijke beschrijving wordt bouwjaar 2013 vermeld, het volledige bouwjaarbereik is niet vermeld.
• Type onderdeel: lampjeshouder van het achterlicht.
• Zijde: linksachter.
• Staat: gebruikt onderdeel.
• Inhoud van de levering volgens de beschrijving: een stuk kabelboom; de werking van de lampjes is niet gegarandeerd.
• Overige nummers: niet vermeld.

Productcodes

• Productcodes: 1607990980.
• Modellen: Citroën C1, Peugeot 107.

Vergelijk het onderdeelnummer met de markering op het oorspronkelijke onderdeel. Controleer ook de vorm van de fitting, de bevestiging, de plaatsing van de lamphouders en de uitvoering van de elektrische aansluiting.

Montageadvies

Voor dit type onderdeel geldt in het algemeen de volgende werkwijze. De exacte manier waarop het achterlicht toegankelijk wordt gemaakt, de fitting wordt losgemaakt en de aansluiting wordt uitgevoerd, is afhankelijk van het specifieke model en de uitvoering van het voertuig. Volg de serviceprocedure van de fabrikant.

1) Vóór de montage

• Vergelijk het productnummer, de omtrek van de fitting, de bevestigingspunten, de lamphouders en de stekker met het oude onderdeel.
• Controleer de kunststof onderdelen op scheuren, vervorming of hitteschade.
• Controleer de contacten en de meegeleverde kabelboom. Let op corrosie, losse draden, beschadigde isolatie en tekenen van oververhitting.
• Controleer de lampjes en of ze de juiste uitvoering hebben voor het betreffende achterlicht.
• Als de oorspronkelijke fitting door vocht of oververhitting beschadigd is geraakt, achterhaal en verhelp dan eerst de oorzaak.

2) Benodigd gereedschap en materiaal

• Gangbaar handgereedschap dat geschikt is voor de bevestiging van het achterlicht en de fitting.
• Werkhandschoenen, een zaklamp en een schone doek.
• Een middel dat geschikt is voor het reinigen van elektrische contacten, indien reiniging nodig is.
• Een multimeter om de lampjes en de elektrische verbinding te controleren.
• Als reparatie van de kabelboom nodig is: geschikt elektrisch gereedschap en materiaal voor een veilige, geïsoleerde verbinding volgens de serviceprocedure.

3) Montage stap voor stap

1. Parkeer het voertuig veilig, beveilig het tegen wegrollen en schakel het contact en de verlichting uit.
2. Laat de lampjes afkoelen. Koppel de accu los volgens de instructies van de voertuigfabrikant voordat u aan de kabelboom werkt.
3. Maak het linker achterlicht toegankelijk volgens de voorgeschreven procedure voor de betreffende uitvoering van het voertuig. Maak afdekkingen en bevestigingen zonder geweld los.
4. Leg vóór het loskoppelen de ligging van de kabelboom en de positie van de stekkers vast, bijvoorbeeld met een foto.
5. Ontgrendel de elektrische stekker en trek deze los aan de stekkerbehuizing, niet aan de draden.
6. Maak de bevestiging van de oorspronkelijke fitting los en verwijder deze. Controleer de omgeving, de contactvlakken en eventuele afdichting van het achterlicht.
7. Vergelijk beide onderdelen opnieuw. Monteer een zichtbaar beschadigde fitting, verbrande contacten of beschadigde kabelboom niet zonder deskundige beoordeling.
8. Plaats gecontroleerde lampjes van de voorgeschreven uitvoering in de vervangende fitting. Controleer of ze goed zitten en vastzitten.
9. Voer de elektrische aansluiting uit volgens de oorspronkelijke bedrading. Sluit het meegeleverde stuk kabelboom niet op basis van een gok over de kleuren van de draden aan; laat eventuele reparaties uitvoeren door een auto-elektricien als u niet over de benodigde uitrusting en ervaring beschikt.
10. Plaats de fitting in het achterlicht en zet deze vast met alle bijbehorende bevestigingspunten. Zorg ervoor dat deze goed aansluit en dat er geen draden of eventuele afdichting bekneld raken.
11. Sluit de stekker aan, leg de kabelboom zonder trekspanning op zijn plaats en monteer de verwijderde onderdelen terug. Als de accu was losgekoppeld, sluit deze dan volgens de procedure van de fabrikant weer aan en controleer de verlichting.

4) Controles na montage en controle van de werking

• Controleer samen met een tweede persoon alle verlichtingsfuncties die door het betreffende achterlicht worden verzorgd.
• Controleer of de verlichting niet knippert, ongewoon zwak brandt of elkaar beïnvloedt wanneer een andere functie wordt ingeschakeld.
• Controleer of het achterlicht stevig is bevestigd, de stekker goed vastzit en de kabelboom veilig is weggewerkt.
• Schakel de verlichting uit bij een geur van oververhitting, uitval of onregelmatig brandende verlichting en verhelp het defect. De verlichting moet vóór het rijden goed werken.

5) Veelvoorkomende montagefouten en hoe u deze voorkomt

• Verkeerde uitvoering van de fitting: vertrouw niet alleen op de modelnaam; vergelijk het nummer, de bevestiging en de elektrische aansluiting.
• Defecte of ongeschikte lampjes gebruiken: controleer elk lampje en gebruik de uitvoering die voor het achterlicht is voorgeschreven.
• De fitting met geweld vastklikken: als het onderdeel niet goed aansluit, controleer dan de positie en of de bevestiging overeenkomt in plaats van meer kracht te gebruiken.
• Tijdelijke verbindingen in de kabelboom: draai draden niet zomaar in elkaar en plak ze niet alleen af; de verbinding moet mechanisch stevig, goed geïsoleerd en volgens een geschikte methode uitgevoerd zijn.
• Niet verholpen lekkage of een beschadigde stekker: alleen de fitting vervangen lost de oorzaak niet op en het defect kan terugkeren.

Redenen waarom het onderdeel beschadigd raakt

Bij houders van achterlichten komen in het algemeen de volgende oorzaken van beschadiging voor; dit is geen beschrijving van vastgestelde defecten aan dit exemplaar:

• Vocht en lekkage in het achterlicht kunnen corrosie van de contacten en een verslechterde elektrische verbinding veroorzaken.
• Losse of vervuilde contacten verhogen de overgangsweerstand en kunnen leiden tot plaatselijke oververhitting en vervorming van het kunststof.
• Ongeschikte lampjes kunnen de lamphouders en het omliggende materiaal aan hitte blootstellen.
• Onzorgvuldig vervangen van lampjes of demonteren kan de vergrendelingen, lamphouders of stekker beschadigen.
• Veroudering van het materiaal, trillingen en belasting van de kabelboom kunnen leiden tot scheuren, losrakende verbindingen of beschadiging van de isolatie.
