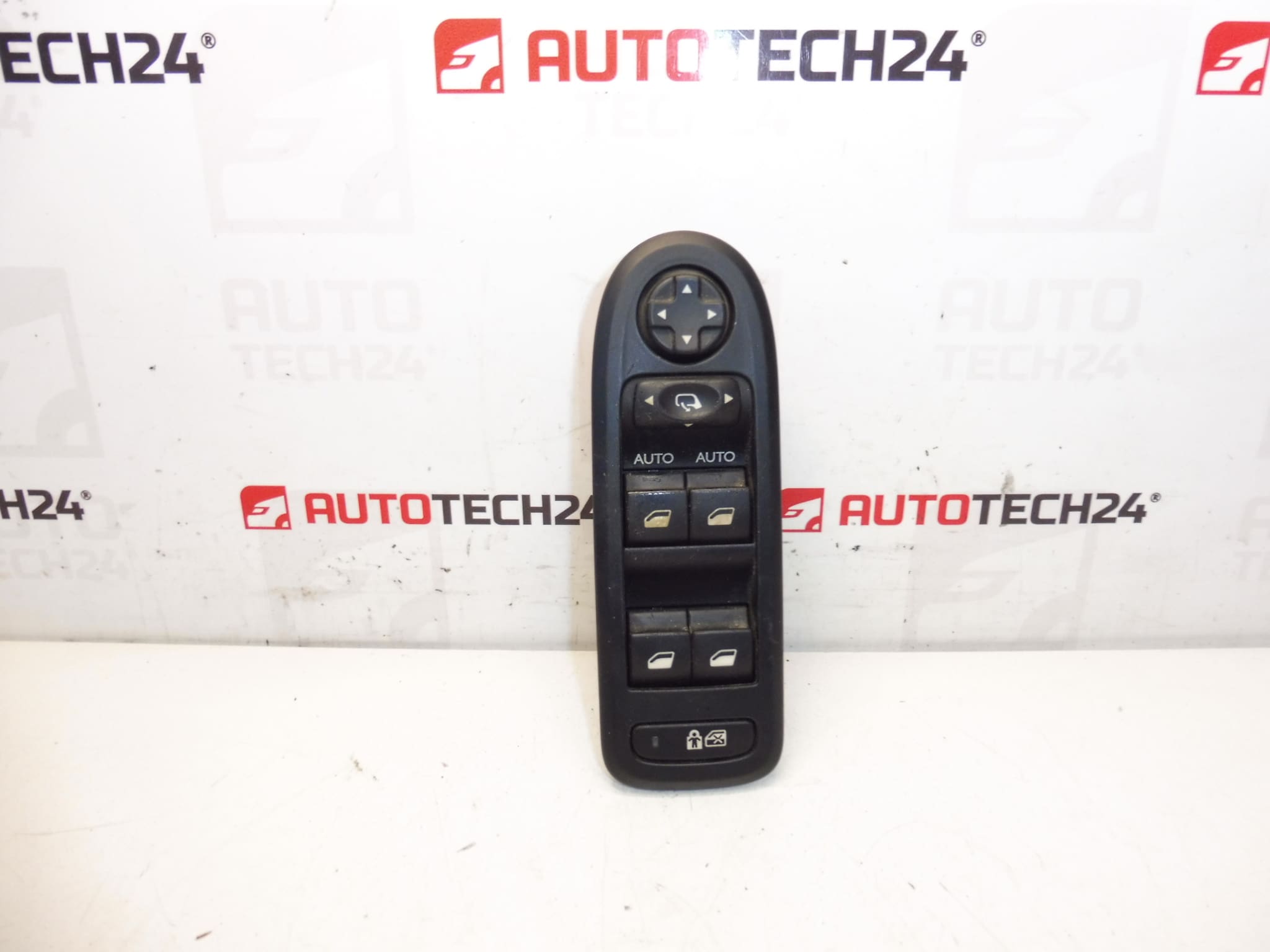

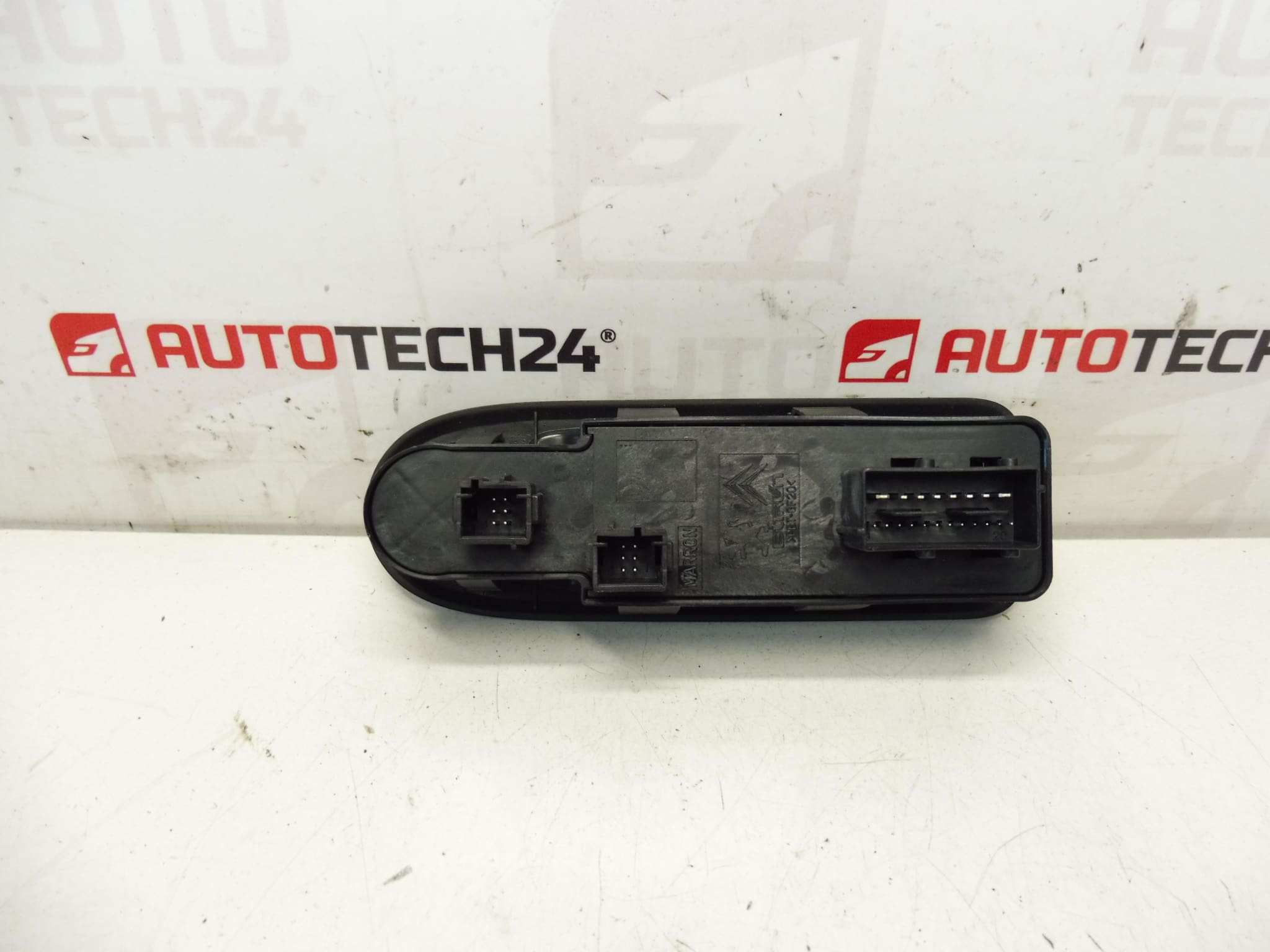

Raam- en spiegelbediening Citroën C3 II 96652236XT 6490AZ

Beschrijving

Raam- en spiegelbediening CITROEN C3 II 2009-2016
Met bereik en elektrisch bedienbare en inklapbare spiegels

Onderdeelbeschrijving

Deze raam- en spiegelbediening is ontworpen voor Citroën C3 II auto’s en vertegenwoordigt een belangrijk element voor een gemakkelijke dagelijkse bediening van de deuruitrusting. Dankzij het ontwerp voor elektrische raambediening en elektrisch bediende en inklapbare spiegels is het geschikt als vervanging voor een niet-functioneel, versleten of mechanisch beschadigd origineel onderdeel.

Een gebruikt origineel onderdeel wordt vaak gezocht op een specifiek nummer, omdat de juiste markering het veel gemakkelijker maakt om tijdens de reparatie een keuze te maken. Voor automonteurs en doe-het-zelvers is het belangrijk dat het een onderdeel is dat de volledige functionaliteit van de raambediening en spiegelinstellingen kan herstellen zonder dat er complexe aanpassingen nodig zijn.

Technische informatie

• Fabrikant: Stellantis Citroën Peugeot
• Model: Citroën C3 II
• Andere nummers: 96652236XT, 6490AZ

Productcodes

• Productcodes: 96652236XT, 6490AZ
• Modellen: Citroën C3 II

Installatieaanbevelingen

Over het algemeen geldt voor het vervangen van de raam- en spiegelbediening dat de exacte procedure kan variëren, afhankelijk van het specifieke ontwerp van het deurpaneel en de uitrusting van de auto. Vóór de montage zelf is het raadzaam voorzichtig te werk te gaan om schade aan de plastic onderdelen, connectoren of omringende voering te voorkomen.

1) Vóór montage

• Controleer of de vorm van het onderdeel, de pasvorm, de indeling van de knoppen en het ontwerp van de connectoren overeenkomen met het oude stuk.
• Vergelijk productnummers 96652236XT en 6490AZ met het oorspronkelijk gedemonteerde onderdeel.
• Inspecteer de staat van de contacten, plastic grendels en bedieningselementen op scheuren of overmatige slijtage.
• Het is raadzaam om vóór manipulatie de accu los te koppelen, vooral als u in de buurt van de deurbedrading werkt.

2) Benodigde gereedschappen en materialen

• plastic koevoet voor het verwijderen van panelen
• gewone set schroevendraaiers
• schone doek
• voorbereiding voor het reinigen van elektrische contacten, indien nodig
• werkhandschoenen en geschikte verlichting

3) Stapsgewijze montageprocedure

1. Beveilig het voertuig tegen beweging en zet het contact uit.
2. Verwijder voorzichtig een deel van de bekleding of afdekking waarin de controller zit.
3. Maak de originele controller los met geschikt gereedschap, zonder de plastic vergrendelingen te beschadigen.
4. Ontkoppel de elektrische connector(en) van de oude controller.
5. Vergelijk het oude en nieuwe onderdeel naast elkaar, vooral de connectoren, lichaamsvorm en lay-out van de bedieningselementen.
6. Reinig indien nodig voorzichtig de contacten en het gebied rond de controlleropslag.
7. Sluit de connector aan op de nieuwe controller en controleer of hij goed zit zonder speling.
8. Voer voordat u de controller definitief plaatst een basisfunctietest uit als de montagesituatie dit toelaat.
9. Plaats de controller in het paneel of de bekleding en duw hem voorzichtig op zijn plaats.
10. Plaats alle verwijderde afdekkingen en bekleding opnieuw.
11. Controleer als u klaar bent of de controller stevig op zijn plaats zit en nergens schuurt.
• 4) Controles na de montage en functionele testverificatie
  • Probeer alle beschikbare raambedieningsposities en knoppen.
  • Controleer de spiegelafstelling en de kantelfunctie als deze door deze controller worden geregeld.
  • Controleer of de controller soepel en zonder uitval reageert.
  • Controleer na montage of de controller wiebelt of dat knoppen omkrullen.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Een onderdeel ruilen op basis van uiterlijk – vergelijk altijd de productnummers en het ontwerp van de connectoren.
  • Schade aan grendels tijdens demontage – gebruik een plastic koevoet en wrik het onderdeel niet met brute kracht los.
  • Montage zonder de werking te controleren vóór de eindmontage – het is raadzaam om de controller te testen voordat u de bekleding volledig sluit.
  • Vervuilde contacten – als er tekenen van oxidatie zijn, maak de contacten dan voorzichtig schoon met een geschikt product.

  Redenen waarom het onderdeel beschadigd is

  • normale slijtage door veelvuldig gebruik van knopen
  • verstopping van vuil en stof in het controllermechanisme
  • binnendringen van vocht in de contactruimte
  • schade aan kunststof onderdelen bij onzorgvuldige demontage
  • slijtage of slecht contact in elektrische verbindingen
  • mechanische belasting en druk op het bedieningspaneel in de deur
