Beschrijving

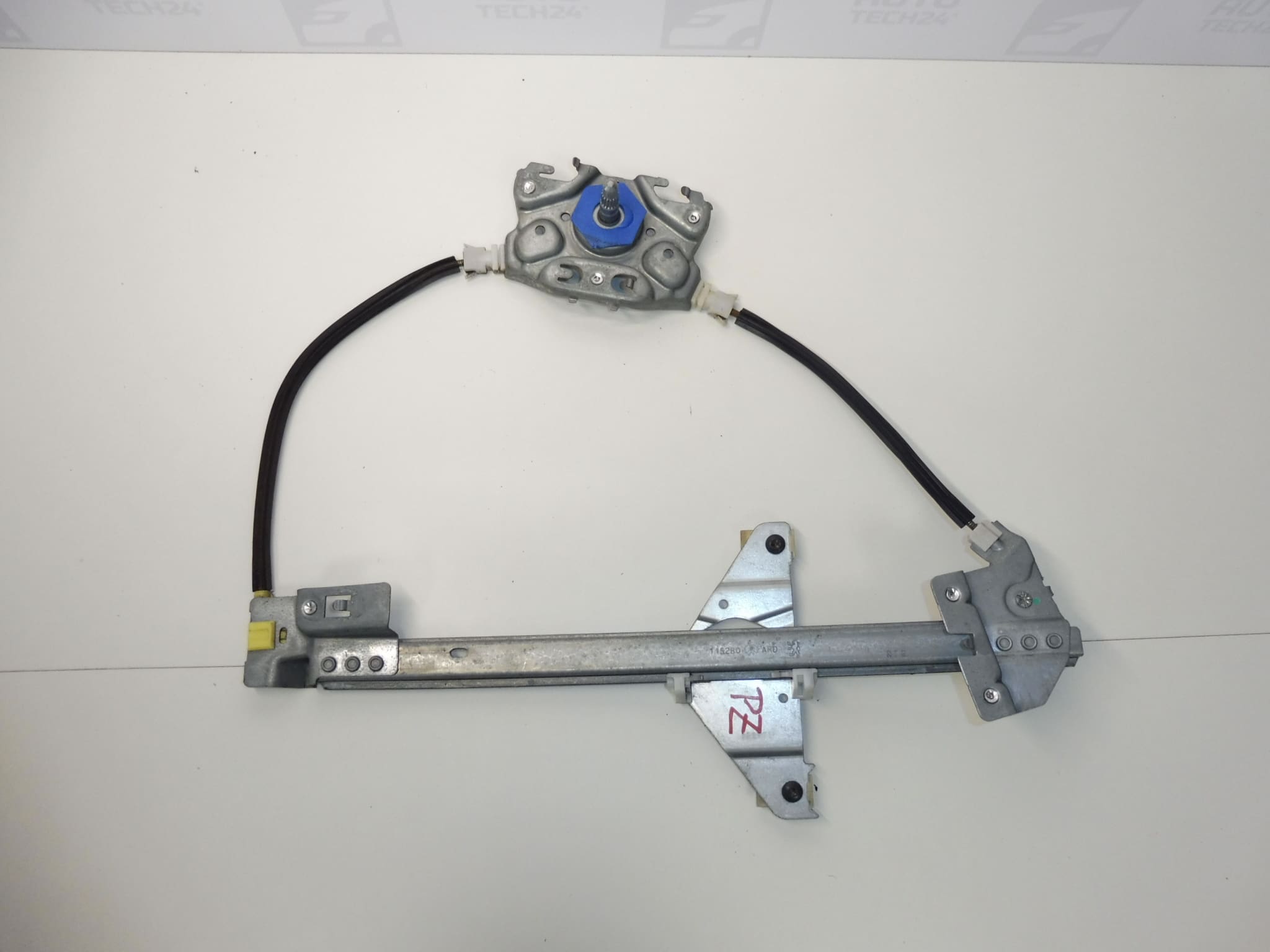

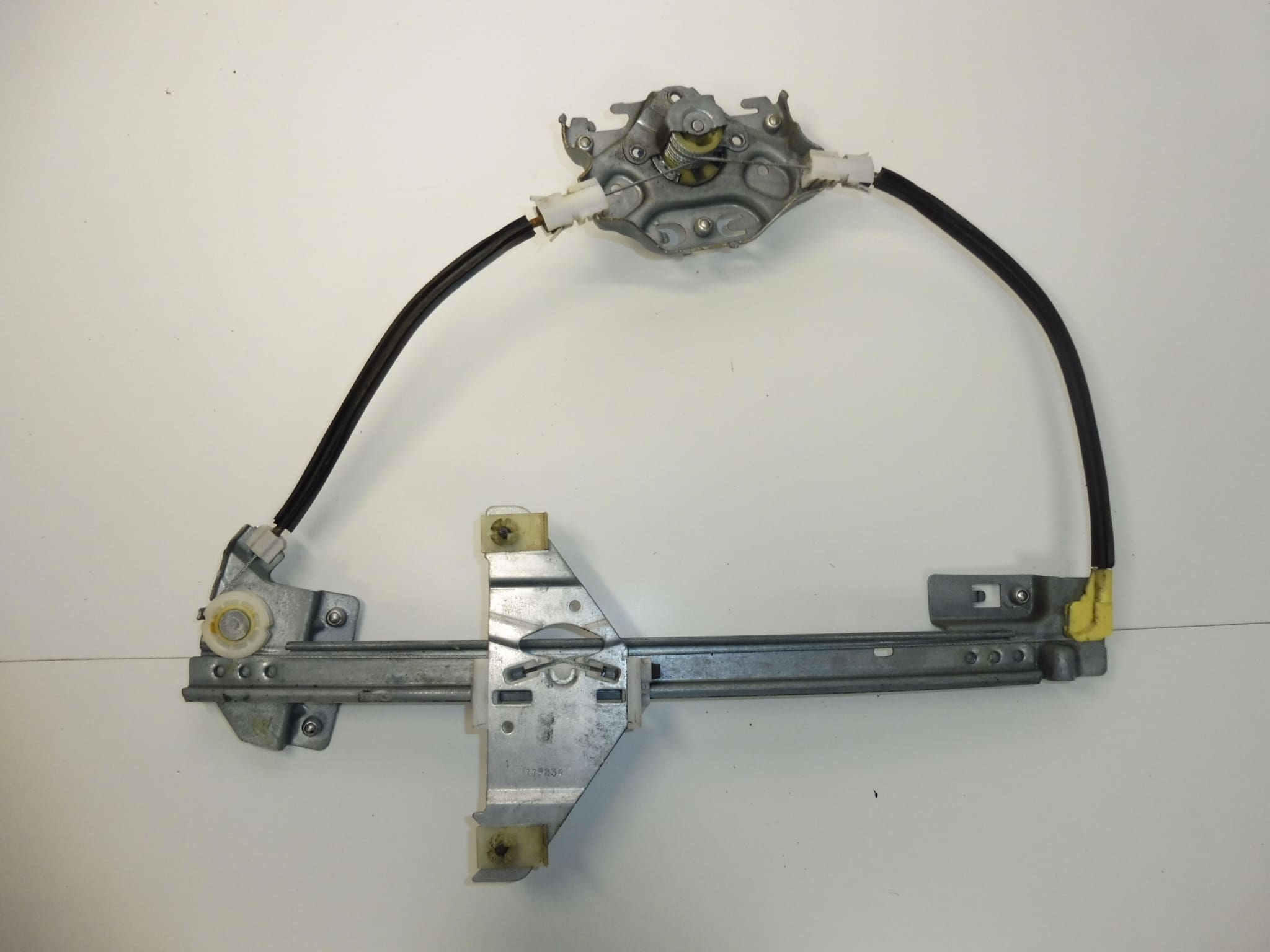

Mechanisme voor het rechter achterraam van PEUGEOT 307
Passagierszijde achter
Handbediend raam
Beschrijving van het onderdeel
Gebruikt mechanisme voor het rechter achterraam van de Peugeot 307 met onderdeelnummer 9224A5, bedoeld om de ruit met een handbediening omhoog en omlaag te bewegen. Het is bestemd voor de passagierszijde achter en biedt de mogelijkheid een beschadigd mechanisme te vervangen zonder een nieuw onderdeel aan te schaffen.
Vergelijk bij het kiezen vooral het productnummer, de uitvoering van het mechanisme en de bevestiging ervan met het oorspronkelijke onderdeel. Dit is een handbediende raammechanisme, geen elektrische uitvoering. Vervanging kan problemen met een klemmende of ongelijkmatig bewegende ruit verhelpen, als het mechanisme zelf de oorzaak is.
Technische informatie
- Fabrikant: niet vermeld; in de documentatie staat de aanduiding Stellantis CITROEN PEUGEOT.
- Model: Peugeot 307.
- Type onderdeel: raammechanisme.
- Locatie: rechter achterraam, passagierszijde achter.
- Bediening: handmatig.
- Staat: gebruikt onderdeel.
- Overige nummers: niet vermeld.
- Aanvullende aanduiding in de documentatie: NFP.
Productcodes
- Productcodes: 9224A5.
- Model: Peugeot 307.
Nummer 9224A5 is het belangrijkste gegeven om dit onderdeel op te zoeken. Vergelijk vóór de montage ook de constructie en de aansluiting voor de handbediening met het gedemonteerde mechanisme.
Aanbevelingen voor de montage
De onderstaande procedure is algemeen en geldt voor handbediende raammechanismen. De exacte demontage van het deurpaneel, de bevestiging van de ruit en de montage van het raammechanisme zijn afhankelijk van de specifieke uitvoering van de auto. Volg de onderhoudsprocedure van de fabrikant.
1) Vóór de montage
- Vergelijk het onderdeelnummer, de uitvoering voor rechtsachter, de bevestigingspunten, de bevestiging van de ruit en de aansluiting voor de handbediening.
- Controleer het gebruikte mechanisme op vervormingen, scheuren, ernstige corrosie of beschadigde bewegende delen.
- Inspecteer de geleiders en afdichtingen van de ruit. Overmatige weerstand van de ruit kan ook het vervangen raammechanisme overbelasten.
- Zorg ervoor dat de ruit veilig wordt ondersteund of vastgezet. Nadat de ruit van het mechanisme is losgemaakt, mag deze niet in de deur vallen.
2) Benodigd gereedschap en materiaal
- Gangbaar handgereedschap dat geschikt is voor de bevestigingen in de deur.
- Kunststof gereedschap om de bekleding los te maken en geschikt materiaal om de ruit vast te zetten.
- Veiligheidshandschoenen, bescherming voor randen en gelakte oppervlakken en reinigingsmiddelen die geschikt zijn voor de betreffende materialen.
- Afhankelijk van de gebruikte bevestigingsmethode, gereedschap om de bevestigingen te verwijderen en opnieuw aan te brengen.
3) Stapsgewijze montageprocedure
- Beveilig het voertuig tegen wegrollen en zorg voor voldoende werkruimte bij de geopende deur.
- Maak volgens de onderhoudsprocedure de raamslinger, afdekkingen en het deurpaneel los. Leg de bevestigingsmiddelen overzichtelijk apart om verwisseling te voorkomen.
- Als er onder het paneel een beschermfolie of vochtwerende barrière zit, maak deze dan voorzichtig los zodat deze later weer goed kan worden afgedicht.
- Als het mechanisme nog beweegt, zet de ruit dan in een stand waarin de bevestiging bereikbaar is. Forceer een vastgelopen raam niet.
- Zet de ruit stevig vast om te voorkomen dat deze valt en maak haar vervolgens los van het mechanisme volgens de constructie ervan.
- Maak de bevestiging van het oorspronkelijke raammechanisme los en verwijder het voorzichtig. Bescherm daarbij de ruit, de geleiders en eventuele bedrading in de deur.
- Controleer en reinig de bereikbare raamgeleiders en contactvlakken. Verhelp vóór de montage van het vervangende onderdeel de oorzaak van overmatige weerstand of een verkeerde geleiding van de ruit.
- Plaats het vervangende mechanisme, zet het in de juiste positie en bevestig het volgens de instructies van de fabrikant. Het mechanisme mag tijdens de montage niet worden verdraaid of onder spanning komen te staan.
- Bevestig de ruit aan het mechanisme, controleer of deze goed in de geleiders zit en verwijder de tijdelijke bevestiging pas nadat de ruit stevig is vastgezet.
- Monteer de raamslinger tijdelijk en controleer langzaam de beweging van de ruit. Stop het werk bij schuren, scheef lopen of ongebruikelijke weerstand en corrigeer de positie.
- Herstel de vochtwerende bescherming en monteer het deurpaneel en de raamslinger. Controleer ten slotte de werking van de volledig gemonteerde ruit opnieuw.
4) Controles na de montage en functietest
- Laat de ruit enkele keren langzaam zakken en stijgen. De beweging moet soepel verlopen, zonder overslaan of aanzienlijke weerstand.
- Controleer of de ruit goed in de geleiders blijft zitten, in gesloten stand tegen de afdichting aansluit en niet vanzelf zakt.
- Controleer de bevestiging van de raamslinger en het deurpaneel. Bij het sluiten van de deur mogen geen losse onderdelen te horen zijn.
- Controleer de werking van het raammechanisme terwijl het voertuig stilstaat. Een korte testrit kan eventueel geratel of meer lawaai rond het gesloten raam aan het licht brengen.
5) Veelvoorkomende montagefouten en hoe u deze voorkomt
- De ruit onvoldoende vastzetten: ondersteun of bevestig de ruit altijd stevig voordat u deze van het mechanisme losmaakt.
- Het mechanisme of de ruit niet goed plaatsen: controleer de geleiders en de positie van de verbindingen voordat u de deur definitief monteert.
- Kracht gebruiken wanneer de ruit klemt: zoek eerst de oorzaak van de weerstand om beschadiging van het mechanisme of de bevestiging te voorkomen.
- Vervuilde of beschadigde geleiders laten zitten: alleen het raammechanisme vervangen verhelpt mogelijk niet de oorzaak van de overbelasting.
- De vochtwerende barrière in de deur niet goed afdichten: zorg na de montage voor een correcte verlijming en afdichting.
Redenen waarom het onderdeel beschadigd raakt
Handbediende raammechanismen raken doorgaans beschadigd door slijtage van bewegende delen of langdurige overbelasting. De onderstaande oorzaken zijn algemeen en beschrijven niet de staat van het aangeboden onderdeel:
- Slijtage van het mechanisme en de verbindingen door herhaald gebruik en ouderdom.
- Verhoogde weerstand in de ruitgeleiders door vuil, beschadigde afdichtingen of een verkeerd geplaatste ruit.
- De raamslinger met kracht draaien wanneer de ruit vastzit of is vastgevroren.
- Vocht en corrosie, die de beweging van het mechanisme belemmeren en de onderdelen verzwakken.
- Vervorming van de deur of een onjuiste eerdere montage, waardoor het mechanisme niet in de juiste positie werkt.
