Beschrijving
Valeo-regeleenheid voor de airconditioning voor auto’s van het Stellantis-concern: CITROEN PEUGEOT OPEL FIAT TOYOTA
Komt uit een Citroën Berlingo K9 uit 2020
Beschrijving van het onderdeel

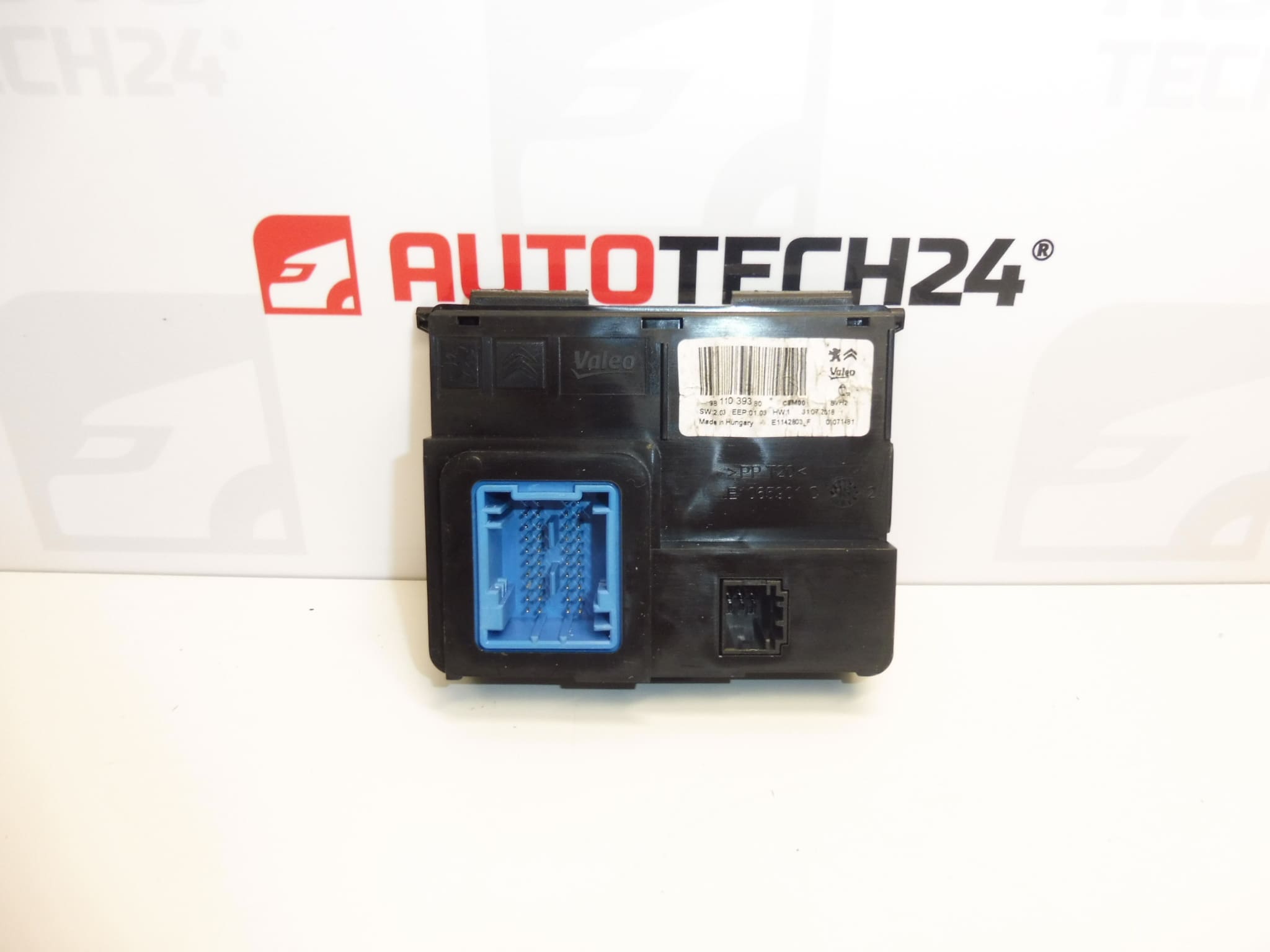

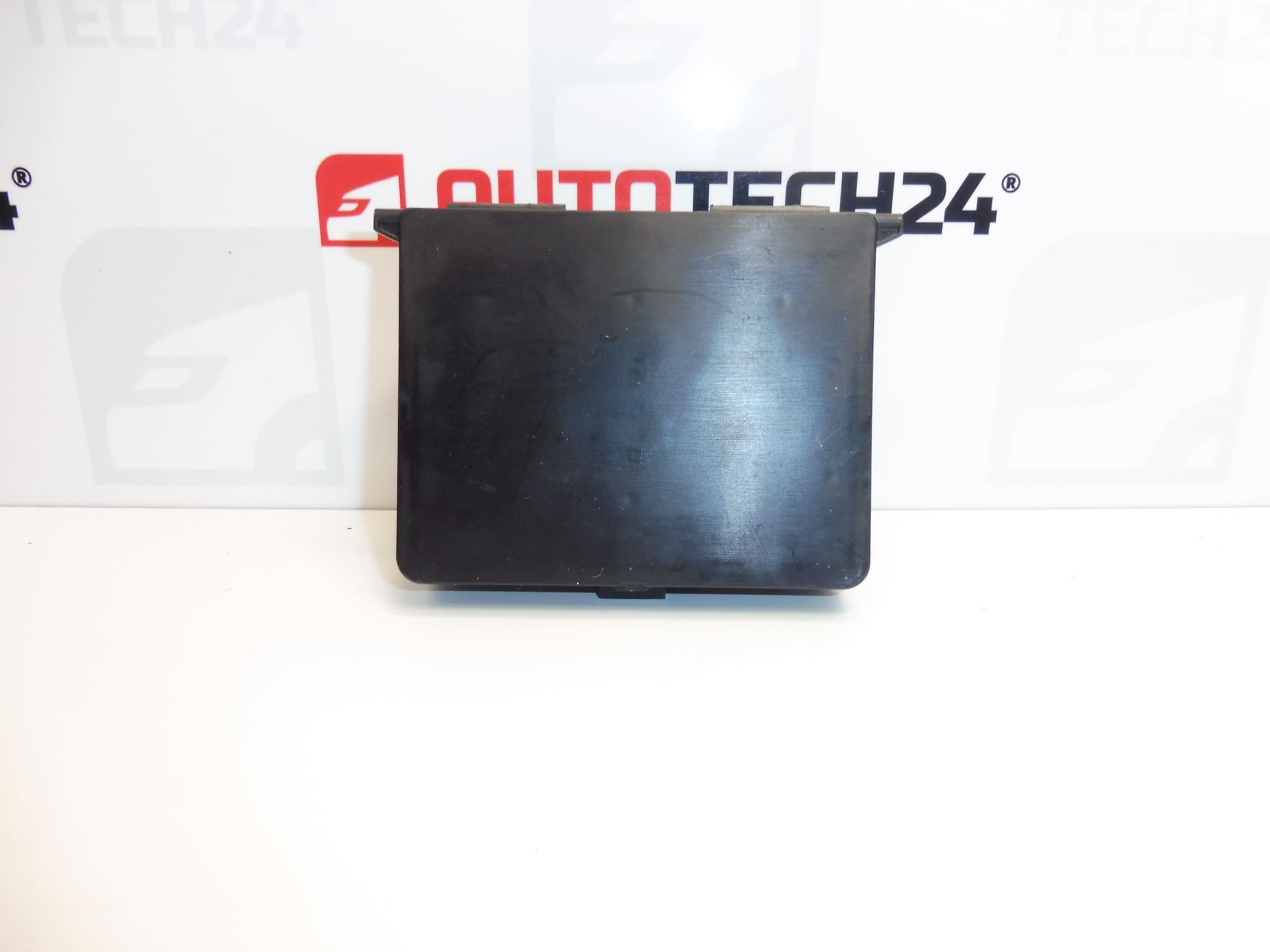

De gebruikte Valeo-regeleenheid voor de airconditioning is een elektronisch onderdeel dat is bedoeld om de functies van de airconditioning aan te sturen. Dit exemplaar komt uit een Citroën Berlingo K9 uit 2020. Bij het zoeken naar een vervangend onderdeel zijn met name de productnummers 9811039380, 1638190580 en 1690042680 van belang.
Het vervangen van de regeleenheid kan een oplossing zijn wanneer een defect aan de elektronica ervan is vastgesteld. Vergelijk vóór aankoop de markeringen, connectoren en uitvoering met het oorspronkelijke onderdeel. Alleen hetzelfde automodel is geen garantie dat de regeleenheid geschikt is voor de specifieke uitvoering van de airconditioning. Dit gebruikte onderdeel biedt de mogelijkheid tot reparatie zonder een nieuwe regeleenheid te hoeven aanschaffen.
Technische informatie
- Fabrikant: Valeo
- Model: CITROEN BERLINGO III; Citroën Berlingo K9; OPEL COMBO E K9; PEUGEOT PARTNER III; PEUGEOT RIFTER — aanduidingen vermeld op de productlabels.
- Herkomst van het onderdeel: Citroën Berlingo K9, bouwjaar 2020.
- Type onderdeel: regeleenheid voor de airconditioning.
- Staat: gebruikt onderdeel.
- Overige nummers: 1690042680.
Het bouwjaar 2020 verwijst naar het voertuig waar het onderdeel oorspronkelijk uit afkomstig is, niet naar het volledige toepassingsbereik van het onderdeel. De specifieke uitvoering van de airconditioning en de vereisten voor de configuratie van de regeleenheid zijn niet in de beschikbare informatie vermeld.
Productcodes
- Productcodes: 9811039380, 1638190580, 1690042680.
De nummers dienen om het onderdeel te identificeren en op te zoeken. De vermelding ervan bij het product bevestigt op zichzelf niet dat het onderdeel in alle voertuiguitvoeringen onderling uitwisselbaar is.
Montageadvies
Voor dit type elektronisch onderdeel geldt in het algemeen de volgende procedure. De precieze toegang tot de regeleenheid, de manier waarop de voeding wordt losgekoppeld en een eventuele configuratie zijn afhankelijk van het specifieke model en de uitrusting van het voertuig. Volg de serviceprocedure van de fabrikant.
1) Vóór de montage
- Controleer eerst met diagnoseapparatuur en inspectie van de elektrische installatie of de oorzaak van de storing daadwerkelijk bij de regeleenheid ligt, en niet bij de voeding, bedrading of een ander onderdeel van de airconditioning.
- Vergelijk de productnummers, de uitvoering van de behuizing, de bevestigingspunten, het aantal connectoren en de mechanische codering ervan met het oude onderdeel.
- Inspecteer de gebruikte regeleenheid: controleer op scheuren, beschadigde vergrendelingen, verbogen contactpennen, corrosie en sporen van vocht of oververhitting.
- Leg indien mogelijk vóór de demontage de diagnosegegevens en de oorspronkelijke instellingen vast. Raadpleeg de servicedocumentatie om na te gaan of de vervanging configuratie of initialisatie vereist.
2) Benodigd gereedschap en materiaal
- Gangbaar handgereedschap, afhankelijk van de daadwerkelijke bevestigingsuitvoering.
- Kunststof demontagegereedschap als afdekkingen of bekleding moeten worden losgemaakt.
- Een diagnoseapparaat dat geschikt is voor het specifieke voertuig en eventueel een multimeter om de voeding volgens het bedradingsschema te controleren.
- Verlichting, een schone en droge werkplek en hulpmiddelen om connectoren te markeren.
3) Montageprocedure stap voor stap
- Parkeer het voertuig op een veilige plek, schakel de airconditioning en het contact uit en voorkom dat het voertuig onbedoeld in beweging komt.
- Volg de procedure van de fabrikant voor het in de slaapstand brengen van de elektronica en het loskoppelen van de accu. Werk niet aan de connectoren van de regeleenheid terwijl ze onder spanning staan.
- Maak de regeleenheid toegankelijk volgens de servicedocumentatie. Maak afdekkingen en bevestigingsclips zonder geweld los.
- Maak vóór het loskoppelen een foto van de kabelgeleiding en de aansluiting van de connectoren, of markeer ze.
- Maak de vergrendelingen van de connectoren los en koppel ze los door aan de connectorbehuizing te trekken, niet aan de draden.
- Maak de bevestiging los en verwijder de oorspronkelijke regeleenheid voorzichtig, zonder de omliggende bedrading te belasten.
- Controleer de connectoren en de montageruimte. Verhelp eventuele lekkage, corrosie of schade aan de bedrading voordat u het vervangende onderdeel installeert.
- Vergelijk beide regeleenheden opnieuw. Onderbreek de montage als de uitvoering van de connectoren of de bevestiging afwijkt; pas de connectoren niet aan.
- Plaats de vervangende regeleenheid en bevestig deze volgens de serviceprocedure. De behuizing mag niet mechanisch worden belast.
- Sluit de connectoren aan totdat de vergrendelingen vastklikken. Leid de bedrading zo dat deze niet bekneld of gespannen raakt en niet in contact komt met bewegende delen.
- Herstel de voeding volgens de instructies van de fabrikant. Voer de configuratie of initialisatie uit met geschikte diagnoseapparatuur als dit voor de betreffende uitvoering is voorgeschreven.
- Controleer de werking van het systeem en monteer de verwijderde afdekkingen terug nadat de controle succesvol is afgerond.
4) Controles na montage en functietest
- Test de reacties van de airconditioning op gewijzigde instellingen en de beschikbare modi, afhankelijk van de uitrusting van het voertuig.
- Controleer de diagnosegegevens en beoordeel eventuele storingen; alleen het wissen van de foutcodes verhelpt de oorzaak niet.
- Controleer of de werking stabiel blijft nadat het contact is uitgeschakeld en opnieuw ingeschakeld.
- Controleer tijdens een korte proefrit, als dat veilig kan, of de storing niet terugkeert. De bestuurder mag tijdens het rijden geen diagnoseapparatuur bedienen.
5) Veelvoorkomende montagefouten en hoe u ze voorkomt
- Vervanging zonder de oorzaak te controleren: controleer eerst de voeding, de bedrading en de verwante onderdelen.
- Alleen kiezen op basis van het automodel: vergelijk ook de markeringen op de regeleenheid, de uitvoering ervan en de vereisten van de specifieke uitrusting.
- Loskoppelen terwijl er spanning op staat: volg altijd de voorgeschreven procedure voor het uitschakelen en loskoppelen van de accu.
- Connectoren met geweld aansluiten: controleer de oriëntatie, de contactpennen en de vergrendelingen; een correcte aansluiting vereist geen aanpassingen.
- Een eventuele configuratie over het hoofd zien: controleer de vereisten in de servicedocumentatie voordat u met de vervanging begint.
- Vocht of een defect aan de elektrische installatie niet verhelpen: verhelp de oorzaak om schade aan de vervangende regeleenheid te voorkomen.
Oorzaken van schade aan het onderdeel
Bij elektronische regeleenheden voor de airconditioning kunnen de volgende invloeden in het algemeen schade veroorzaken. Dit is geen beschrijving van de vastgestelde staat van dit exemplaar.
- Vocht en lekkage, die corrosie van de contactpunten of schade aan de elektronica kunnen veroorzaken.
- Kortsluiting of een onstabiele voeding in de bijbehorende elektrische installatie.
- Langdurige thermische belasting en veroudering van componenten, die onregelmatige uitval kunnen veroorzaken.
- Trillingen en mechanische schade, bijvoorbeeld door onzorgvuldige demontage of een verkeerde bevestiging.
- Beschadigde of loszittende connectoren, die uitval en oververhitting van de contactpunten kunnen veroorzaken.
- Ondeskundige werkzaamheden, met name het hanteren van connectoren terwijl ze onder spanning staan of het gebruik van ongeschikte meetmethoden.
