Beschrijving

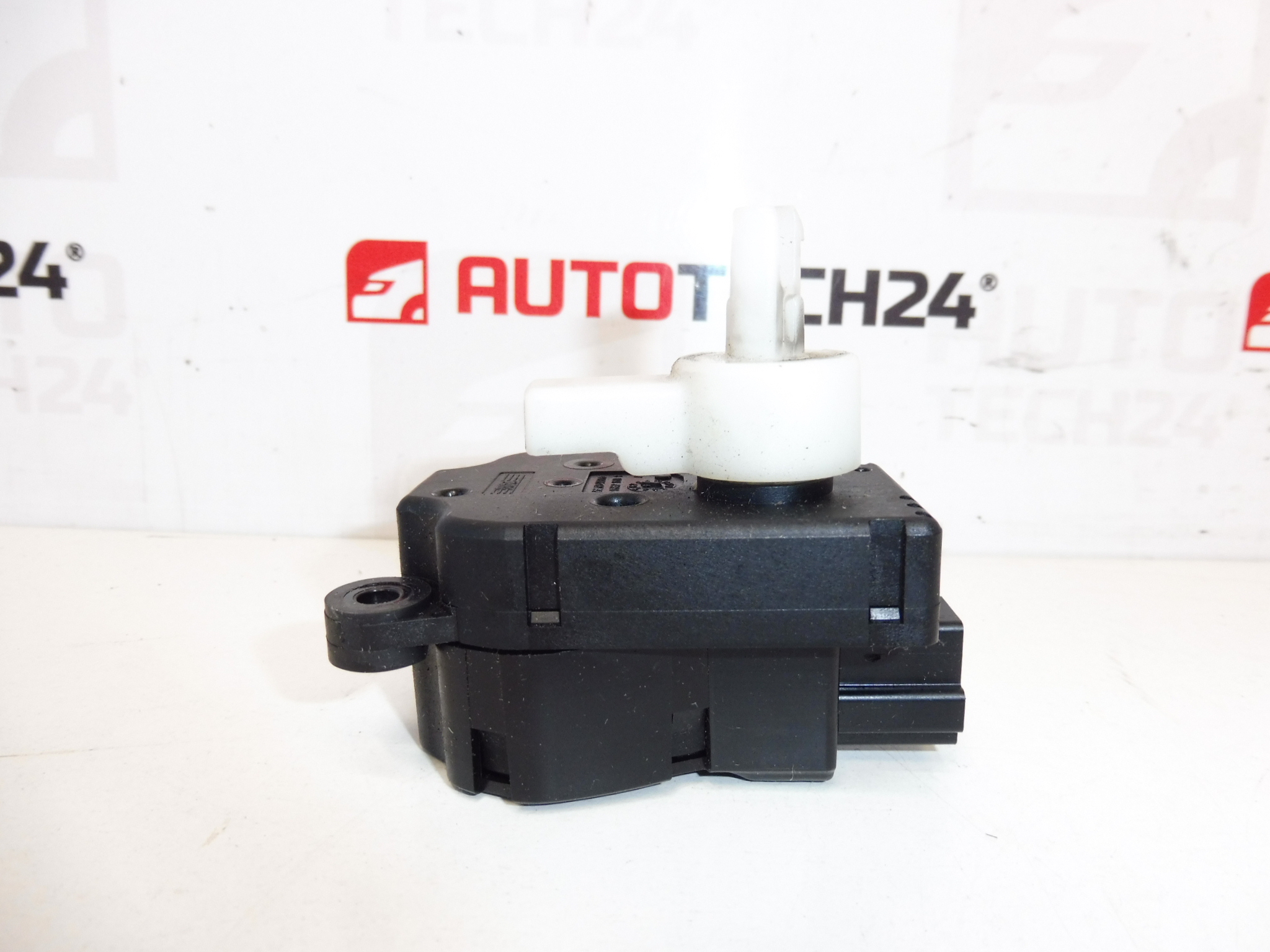

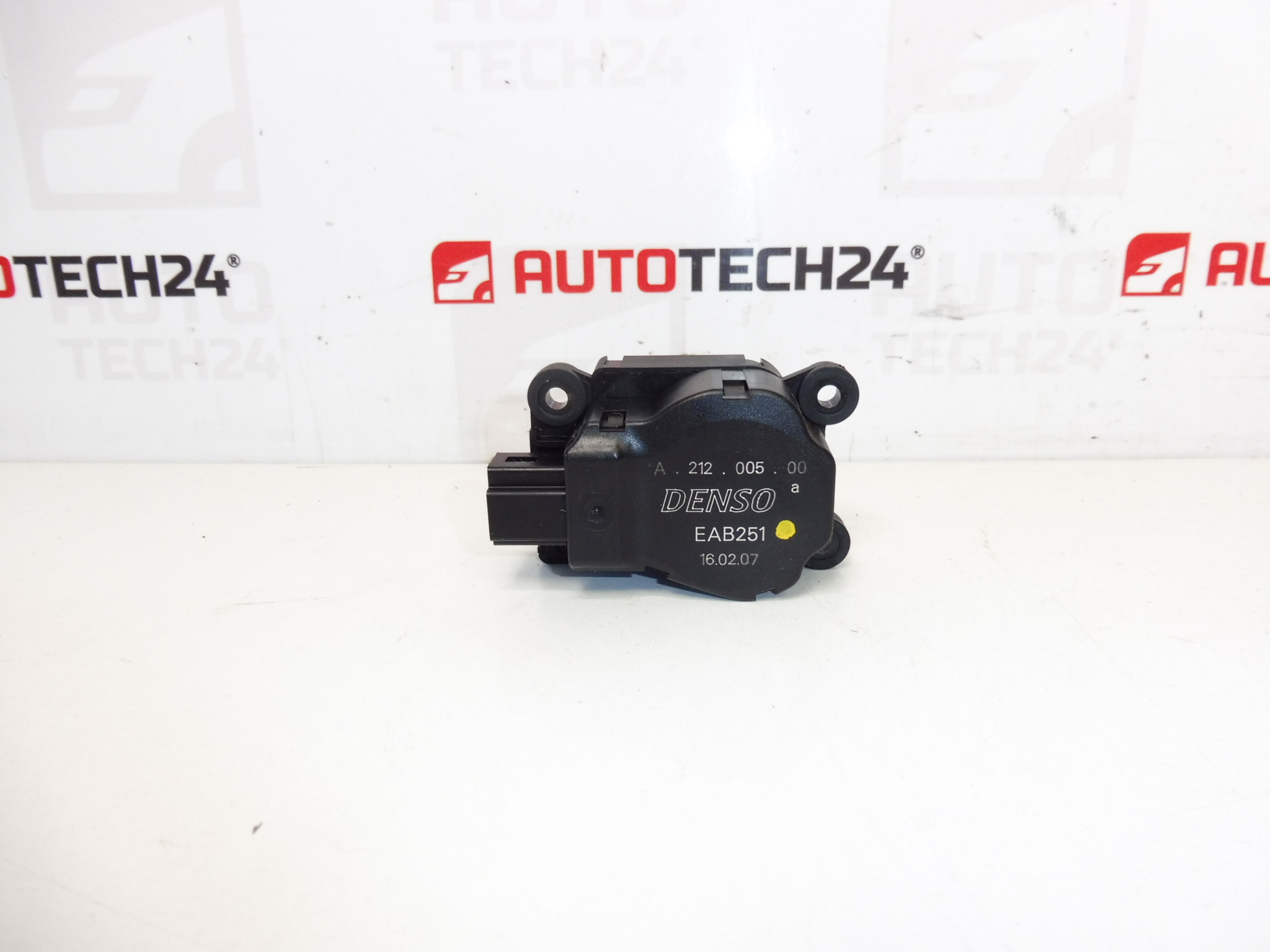

Servomotor voor de verwarming voor Citroën C4 Picasso en Grand C4 Picasso tot 2013. Motoreductor voor het klimaatsysteem DENSO.
Deze DENSO servomotor voor de verwarming (verwarmingsactuator / motoreductor) is een directe vervanging voor ventilatie- en klepbediening in de klimaatmodule van Citroën C4 Picasso en Grand C4 Picasso tot modeljaar 2013. Het compacte elektrische motortje stuurt de luchtkleppen en regelt zo de luchtverdeling en temperatuur. Ideaal voor automechanici en doe-het-zelvers die een betrouwbare, originele vorm van besturing zoeken. Veel voorkomende referenties en productcodes zijn opgenomen om zoeken en identificatie via productnummer te vergemakkelijken.
Technische informatie
- Fabrikant: DENSO
- Model: Citroën C4 Picasso / Grand C4 Picasso (tot 2013)
- Productcodes: EAB251, 6447WZ, A 21200500
- Andere nummers: 21200500, 6447WZ
Functie en toepassing
De servomotor beweegt de interne kleppen van de HVAC-unit (verwarming/airconditioning) om luchtstroom en temperatuur te regelen. Bij storingen kunnen delen van het klimaatprogramma niet meer naar behoren werken: geen luchtuitstroom op de juiste stand, wisselende temperatuur of vreemde geluiden vanuit het dashboard.
Vervangingsprocedure
- Verwijder de toegangspanelen of het handschoenenkastje om bij de HVAC-unit te komen. De actuator bevindt zich meestal achter het dashboard aan de passagierszijde.
- Koppel de elektrische stekker los en verwijder de bevestigingsschroeven van de actuator.
- Haal de defecte actuator uit de behuizing en monteer de nieuwe op de juiste positie, let op de uitlijning van de tandwielen/assen.
- Sluit de stekker aan, monteer panelen terug en test de werking van het klimaat- en verwarmingssysteem door alle standen te cyclusen.
- Sommige voertuigen vereisen een korte adaptatieprocedure (volledige cyclus van instellingen of gebruik van diagnostisch gereedschap) zodat de nieuwe actuator correct wordt herkend en gecalibreerd.
Aanbevelingen Voor Montage
- Verwijder vóór demontage altijd de accu of koppel de negatieve pool los om elektrische schade te voorkomen.
- Werk voorzichtig met plastic bevestigingen en tandwielen; voorkom overmatig kracht zetten bij het losnemen of monteren.
- Controleer stekkercontacten en bedrading op corrosie of beschadiging en repareer zo nodig voordat u de nieuwe actuator installeert.
- Zorg dat de actuator correct is uitgelijnd en de bevestigingsmomenten volgens fabrikant toepassen om trillingen en voortijdige slijtage te voorkomen.
- Na montage het klimaatprogramma doorlopen en controleren op juiste positie en geluiden; bij afwijkingen opnieuw losnemen en controle uitvoeren.
Reden Van Storing
- Versleten of gebroken kunststof tandwielen in de reductiekast—meest voorkomende oorzaak bij ouderdom.
- Motorvermoeidheid door langdurig gebruik of piekbelasting.
- Vocht- of vuilinslag in de HVAC-behuizing die tandwielen of elektrische contacten aantast.
- Elektrische storingen in connectoren of kabelboom, slechte massa of beschadigde bekabeling.
- Mogelijke interne mechanische blokkades door gebroken delen van luchtgeleiders.
Praktische tips voor diagnose
- Luister naar ongebruikelijke klik- of schuringsgeluiden bij het schakelen van ventilatiestanden.
- Controleer of de luchtstroom en temperatuur niet overeenkomen met ingestelde waarden als indicatie voor actuatorfalen.
- Bij twijfel: vervang de actuator en test opnieuw; veel storingen verdwijnen na vervanging van de mechanische aandrijving.
Deze unit draagt de volgende veelgezochte referenties: EAB251, 6447WZ en A 21200500. Gebruik deze codes bij zoekopdrachten om snel de juiste vervanger te vinden.
