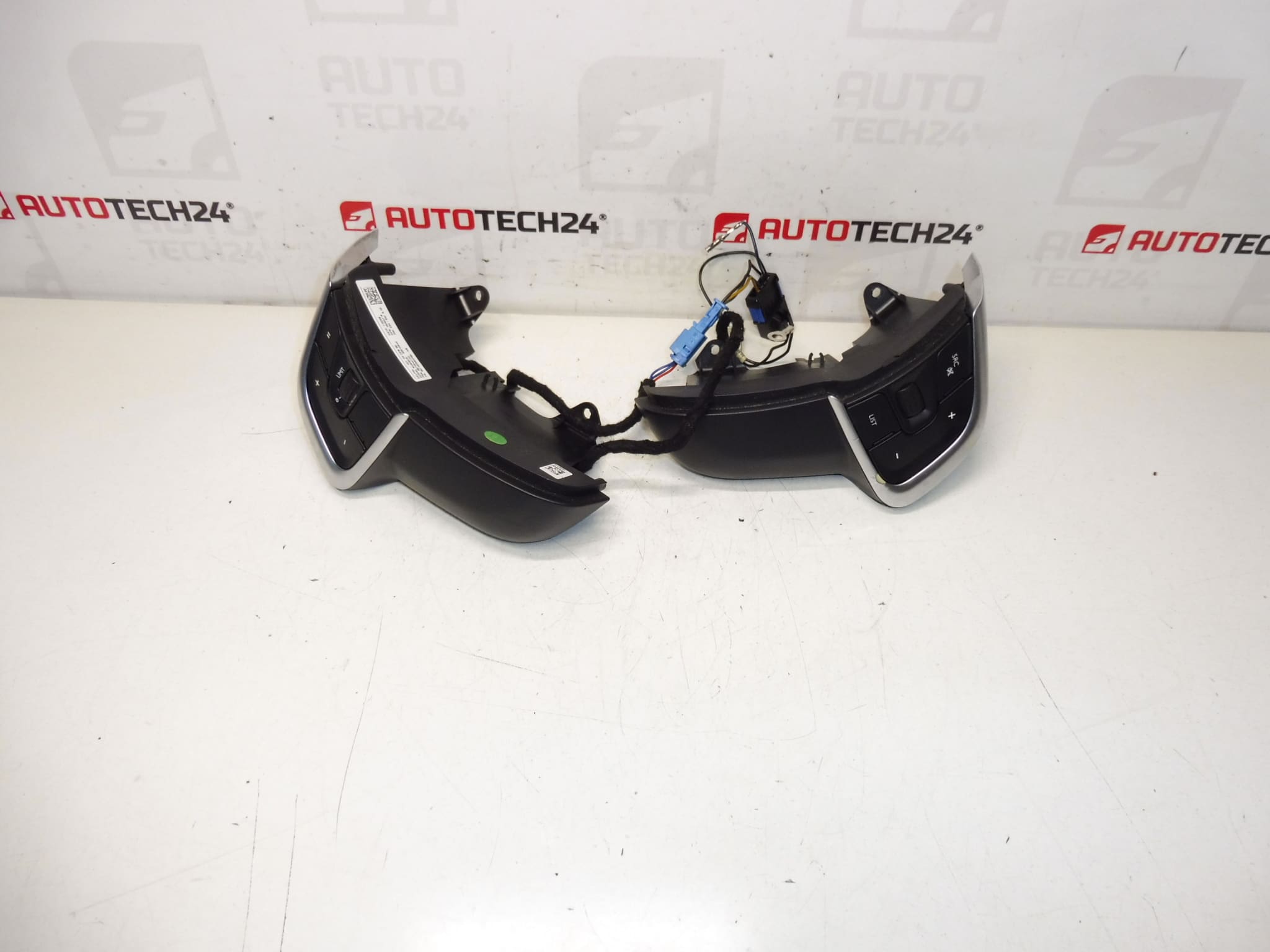

Stuurbediening Citroën C4 II 96720447ZD 98094695ZD

Beschrijving

Geïntegreerde schakelmodule op het VMF-stuur voor Citrony C4 II-auto’s
!!! Volledig functioneel, beschadigde rechter chromen autofoto, kan eenvoudig worden vervangen!!!

Onderdeelbeschrijving

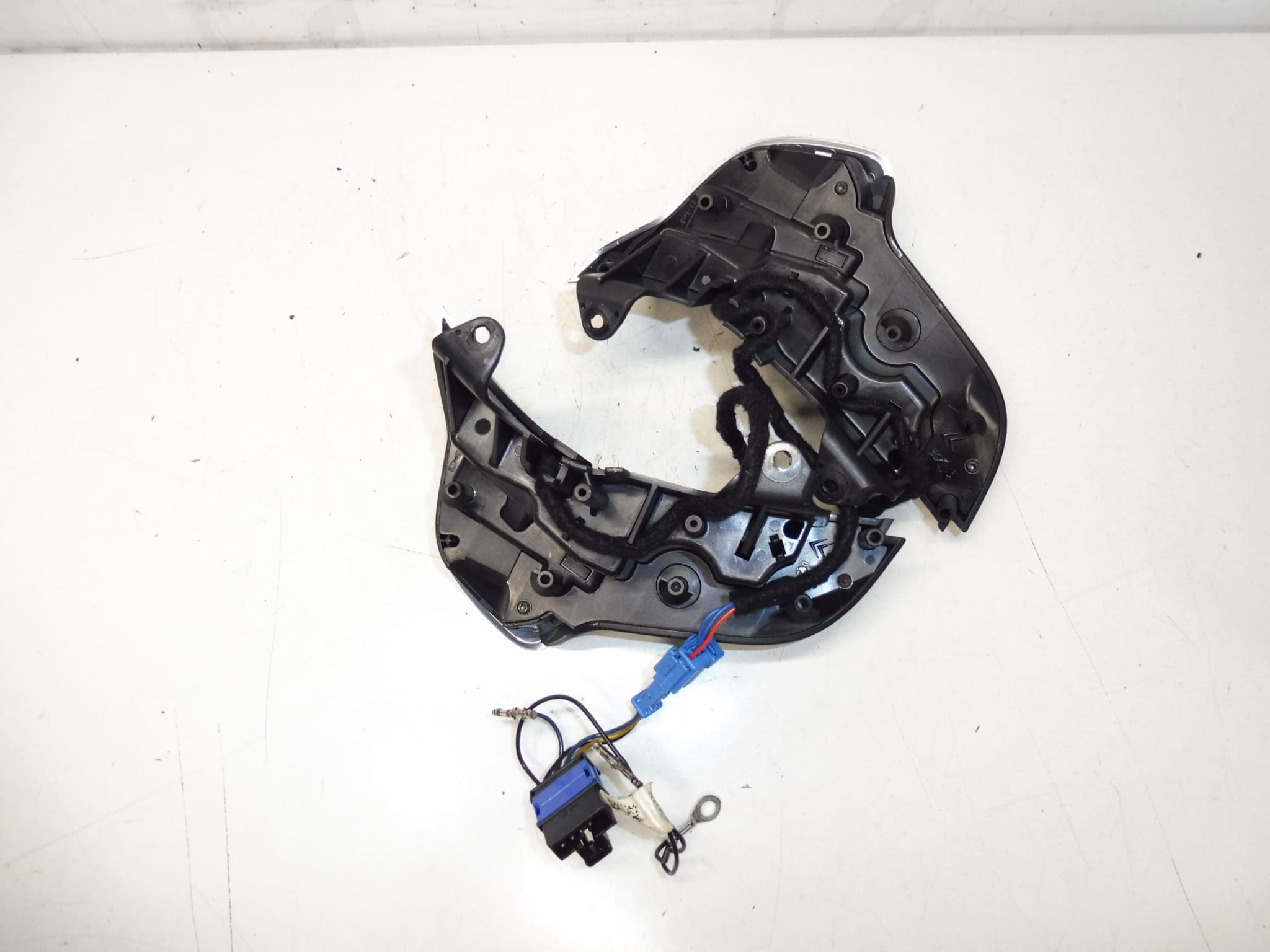

Dit zijn stuurwielbedieningen (geïntegreerde VMF-schakelmodule) ontworpen voor Citroën/Peugeot-auto’s. Dankzij deze module bedien je de functies eenvoudig direct op het stuur. Het aangeboden exemplaar is volledig functioneel, alleen is het chroom rechts beschadigd (zie foto) – volgens de beschrijving is het een cosmetisch defect dat eenvoudig kan worden opgelost door het chroomgedeelte te vervangen.

Een geschikte oplossing als u op zoek bent naar het exacte onderdeelnummer (meestal volgens het label) en snel de controle over het stuur wilt herstellen zonder onnodige compromissen.

Technische informatie

• Fabrikant: Stellantis (Citroën / Peugeot)
• Model: Citroën C4 II (andere modellen niet vermeld)
• Andere nummers: 96759249XT, 98000200ZD, 6243C4

Productcodes

• Productcodes: 96720447ZD, 98094695ZD, 96759249XT, 98000200ZD, 6243C4

Installatieaanbevelingen

Over het algemeen/typisch voor stuurwielbedieningen kan de exacte procedure variëren, afhankelijk van het specifieke autoontwerp en de specifieke uitrusting. Hieronder vindt u een veilige, praktische procedure voor dit type onderdeel.

1) Vóór montage (controles van gebruikte onderdelen)

• Vergelijk de onderdeelnummers op het label/reflectie met het oude onderdeel (vooral: 96720447ZD, 98094695ZD en de vermelde “andere nummers”).
• Controleer visueel de connectoren, grendels, geleidingselementen en de staat van de bedrading in de omgeving (er mogen geen uitgetrokken pinnen of gescheurde bevestigingsmiddelen zijn).
• Verifieer de aangegeven staat: de module is functioneel, maar het rechter chroom is beschadigd – overweeg of u de cosmetica niet erg vindt, of bereid een vervanging voor.

2) Benodigde gereedschappen en materialen (in het algemeen)

• Schroevendraaier-/bitset (veel voorkomende interieurtypes)
• Plastic koevoet voor het verwijderen van panelen (om plastic schade te minimaliseren)
• Contactreiniger (indien nodig) en een schone doek
• Beschermende handschoenen

3) Stapsgewijze montageprocedure

1. Zet het contact af, verwijder de sleutel/zet de auto in de stationaire stand.
2. Koppel de accu los (dit is een standaardveiligheidsstap bij werkzaamheden aan het stuur).
3. Zorg voor toegang tot de bedieningselementen op het stuur volgens het ontwerp (verwijderen van afdekkingen/bekledingsonderdelen – gebruik een plastic koevoet).
4. Maak de originele controller/module-bevestiging voorzichtig los (buig de plastic vergrendelingen niet).
5. Ontkoppel de elektrische connector(en) – trek aan de behuizing van de connector, niet aan de kabels.
6. Vergelijk het oude en nieuwe onderdeel naast elkaar: vorm, connectoren, montage en aantallen.
7. Steek de connector(en) in het nieuwe onderdeel en controleer of ze goed zitten/vastzitten.
8. Plaats de module in de oorspronkelijke positie en zet deze vast (klikt/schroeft volgens ontwerp).
9. Plaats de verwijderde afdekkingen/versieringen terug, knijp niets in en laat alle grendels goed op hun plaats zitten.
10. Sluit de batterij opnieuw aan.
11. Zet het contact aan en controleer de basisfuncties van de bedieningselementen op het stuur.
• 4) Controles na de montage en testrit/functieverificatie
  • Controleer of de knoppen consistent reageren en dat er niets mechanisch schuurt.
  • Controleer of de interne onderdelen goed zijn uitgelijnd en dat er geen speling is.
  • Controleer tijdens een korte testrit de functies die de controller normaal gesproken uitvoert (afhankelijk van de uitrusting van de auto) en of er ongebruikelijke berichten verschijnen.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Batterij niet losgekoppeld → altijd loskoppelen, vermindert het risico op elektrische schade en problemen in de omgeving van het stuur.
  • Verwisselde/onjuist aangeklikte connectoren → connectoren moeten passen en vergrendelen, anders treden er stroomstoringen op.
  • Gebroken siersluitingen → gebruik een plastic koevoet en trek niet met kracht in de verkeerde richting.
  • Onderdeelcode komt niet overeen → vergelijk altijd productnummers; voor dit soort werk wordt er vaak door hen gezocht.

  Redenen waarom het onderdeel beschadigd is

  • Mechanische slijtage van knoppen en veelvuldig gebruik ervan (knijpen, verlies van “klik”).
  • Schade aan de afwerking (bijvoorbeeld chroomdelen) door normaal gebruik, ringen, onzorgvuldig schoonmaken of interieurcosmetica.
  • Het binnendringen van vuil in de knoppen en verbindingen, waardoor de werking na verloop van tijd verslechtert.
  • Onjuiste demontage – scheuren in handgrepen, schade aan connectoren of bekabeling tijdens onzorgvuldige demontage.
