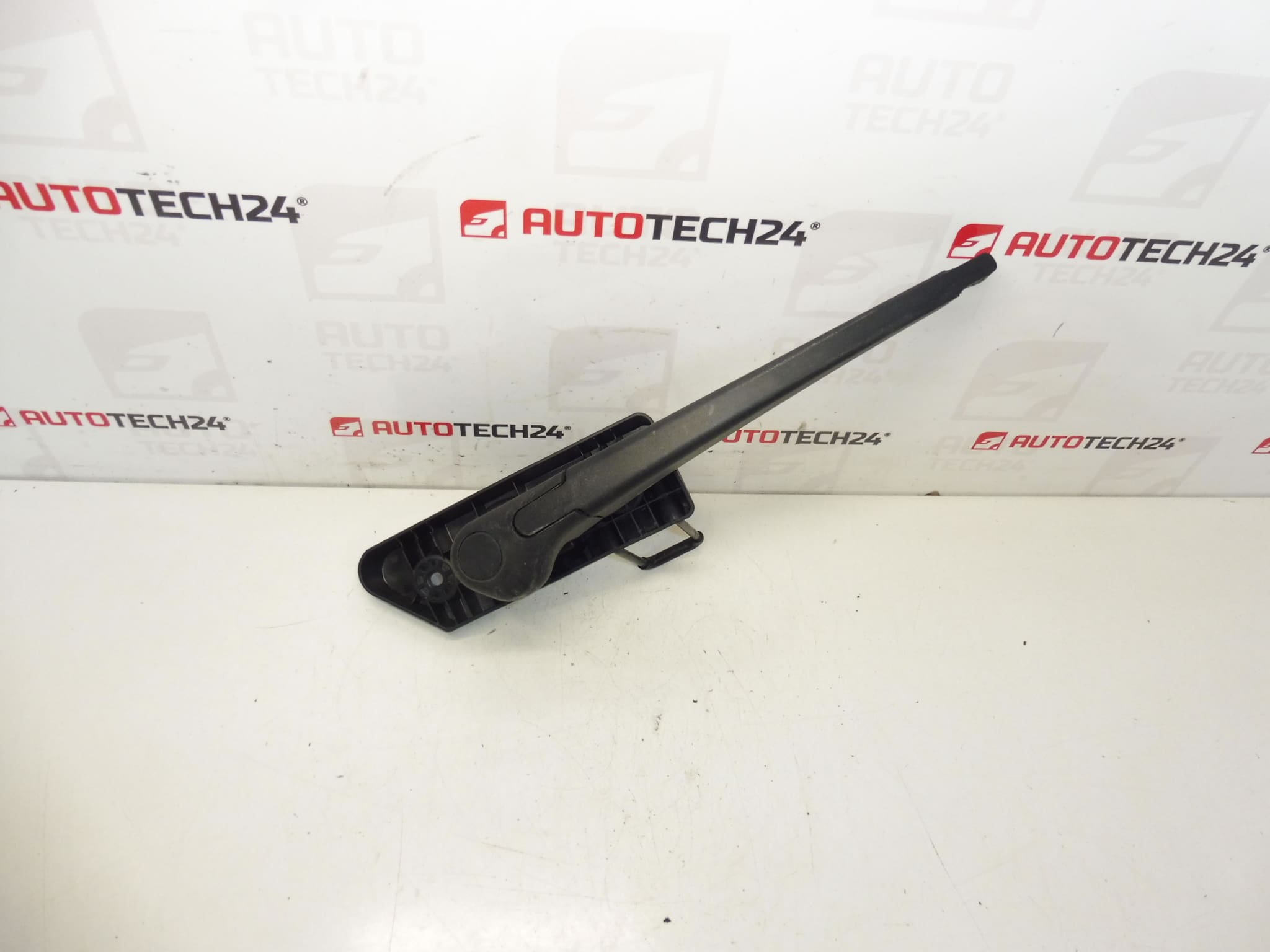

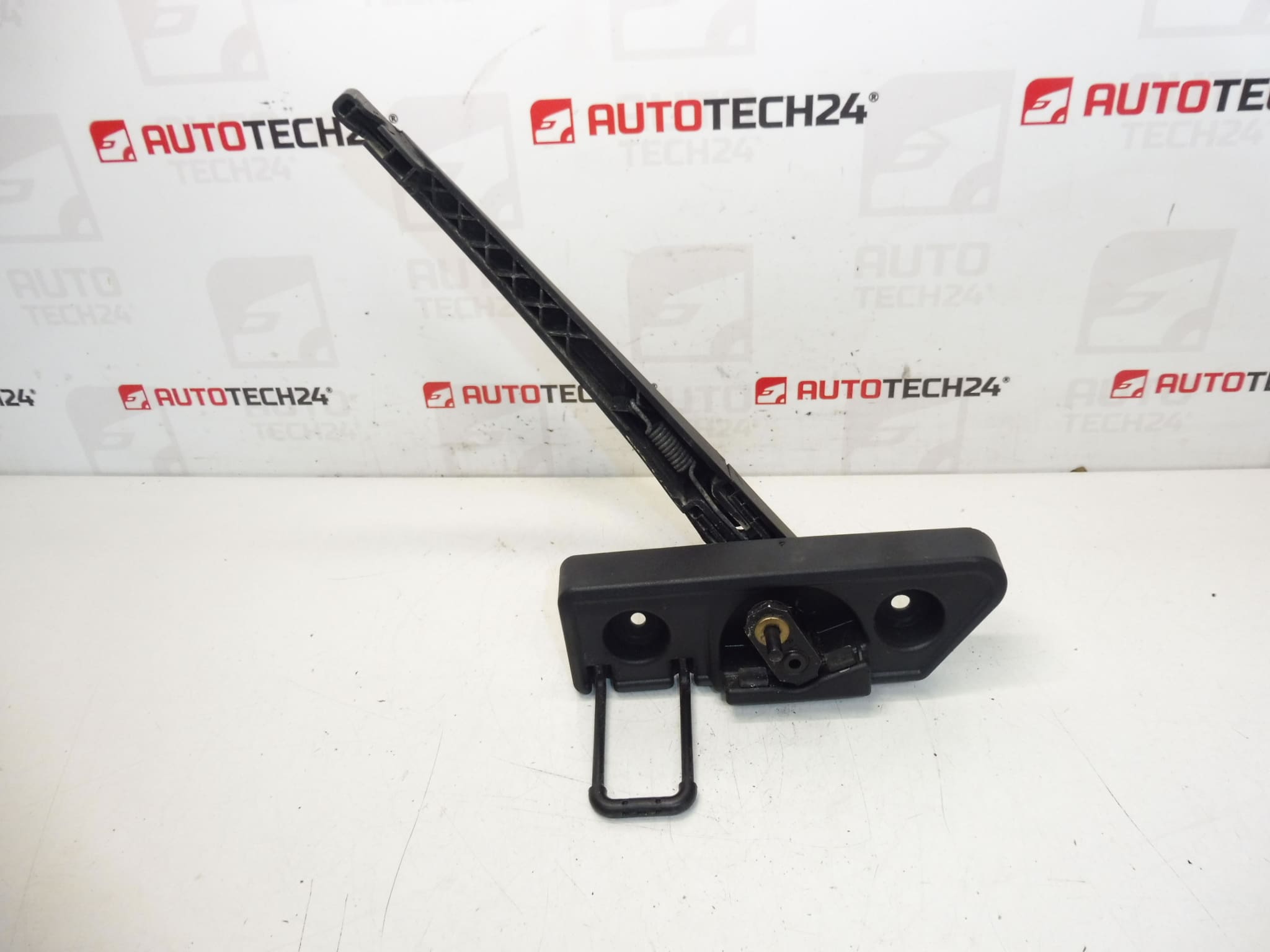

Achterruitenwissermechanisme Citroën C4 GRAND Picasso 9654116177 3398005649 6405EE

Beschrijving

Achterruitwisseraslager voor CITROEN C4 PICASSO en GRAND PICASSO auto’s
Met scharnierend achterglas
Tot 2013

Onderdeelbeschrijving

Dit gebruikte achterruitwissermechanisme is bedoeld voor de Citroën C4 Picasso en Citroën C4 Grand Picasso volgens de vermelde productnummers. Dit is een belangrijk onderdeel voor de goede werking van de achterruitwisser, vooral wanneer het zicht beperkt is bij regen, sneeuw of wanneer de achterruit vuil is.

In de praktijk wordt er vaak gezocht naar dit type onderdeel op originele en productiecodes, daarom staan ​​hieronder alle beschikbare aanduidingen vermeld. Voor monteurs en reparaties aan huis is het vooral belangrijk om het ontwerp van de connectoren, de bevestiging en de afstemming van de nummers op het originele onderdeel te vergelijken.

• gebruikt origineel onderdeel voor Citroën auto’s
• geschikt voor een ontwerp met scharnierend achterglas
• bedoeld voor auto’s tot 2013
• praktische oplossing bij defecte achterruitenwisser of vastlopen van de ruitenwisseras

Technische informatie

• Fabrikant: Stellantis Citroën Peugeot
• Model: Citroën C4 Picasso, Citroën C4 Grand Picasso
• Andere nummers: 9654116177, 3398005649, 6405EE

Productcodes

• Productcodes: 9654116177, 3398005649, 6405EE
• Modelnamen: Citroën C4 PICASSO

Installatieaanbevelingen

Over het algemeen/typisch voor dit type onderdeel kan de exacte vervangingsprocedure variëren, afhankelijk van het specifieke ontwerp van de auto en het ontwerp van de achterdeur. Wees voorzichtig met het achterruitwissermechanisme om schade aan de voering, as, bedrading of de wisserarm zelf te voorkomen.

1) Vóór montage

• Vergelijk het nieuwe en originele onderdeel op vorm, pasvorm, as, connectoren en markeringen.
• Controleer of de as stijf, overmatig gecorrodeerd of mechanisch beschadigd is.
• Controleer de staat van de afdichtingsoppervlakken en omliggende onderdelen die in contact komen met het mechanisme.
• Controleer vóór installatie of de wisserarm en aanverwante onderdelen niet verbogen of anderszins beschadigd zijn.

2) Benodigde gereedschappen en materialen

• reguliere set handgereedschap
• plastic koevoet voor het verwijderen van panelen
• reiniger om vuil en oude aanslag te verwijderen
• doek of pluisvrije doeken
• geschikt anti-jammingmiddel indien nodig tijdens de montage

3) Stapsgewijze montageprocedure

1. Beveilig het voertuig tegen beweging en schakel het elektrische systeem uit volgens de normale onderhoudspraktijk.
2. Verwijder de binnenbekleding van het betreffende lichaamsdeel om toegang te krijgen tot het achterruitwissermechanisme.
3. Koppel voorzichtig de elektrische connector los, indien meegeleverd.
4. Demonteer de wisserarm en maak de bevestigingen van het originele mechanisme los.
5. Verwijder het oude onderdeel en controleer de staat van het montagegat, de pakking en de pasvlakken.
6. Verwijder vuil, corrosie en resten van oude pakkingen of afzettingen.
7. Vergelijk het gebruikte reserveonderdeel met het oude voordat u het daadwerkelijk inbouwt.
8. Plaats het mechanisme in de juiste positie en maak het vast zonder kracht te gebruiken om kruisen of overbelasting te voorkomen.
9. Sluit de elektrische connector aan en controleer of de bedrading correct is.
10. Installeer de wisserarm opnieuw in de juiste startpositie.
11. Bevestig de bekleding opnieuw en controleer of alle lipjes goed op hun plaats zitten.
12. Voer een functionele veegtest uit en observeer de soepelheid van de beweging van het mechanisme.
• 4) Controles na de montage en testrit/functieverificatie
  • Controleer of de achterruitwisser soepel en zonder ongebruikelijke geluiden beweegt.
  • Controleer het mechanisme op overmatige speling of weerstand.
  • Controleer of de ruitenwisser correct parkeert nadat de cyclus is voltooid.
  • Controleer na de eerste rit opnieuw de bevestiging en eventuele tekenen van lekkage of loskomen.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Onjuiste vergelijking van onderdelen vóór montage – controleer altijd onderdeelnummers, montage en asontwerp.
  • Beschadiging van de bekleding tijdens demontage – gebruik geschikt plastic gereedschap en ga verder zonder brute kracht.
  • Montage zonder de contactoppervlakken schoon te maken – vuil kan slechte zitting of toekomstige lekkages veroorzaken.
  • Overzicht stijve verbindingsdelen – controleer vóór de montage of het probleem zich ook heeft voorgedaan in de omliggende mechanische onderdelen.

  Redenen waarom het onderdeel beschadigd is

  • asverstijving door vocht, vuil en langdurig gebruik
  • Corrosie veroorzaakt door het binnendringen van water in het mechanisme
  • mechanische overbelasting bij het vegen over ijs, sneeuw of zwaar vuil
  • slijtage van lagers en bewegende delen door normaal gebruik
  • schade als gevolg van onjuiste demontage of montage
  • vervuiling en langdurig verwaarlozing van onderhoud wat leidt tot verhoogde weerstand van het mechanisme
