Beschrijving

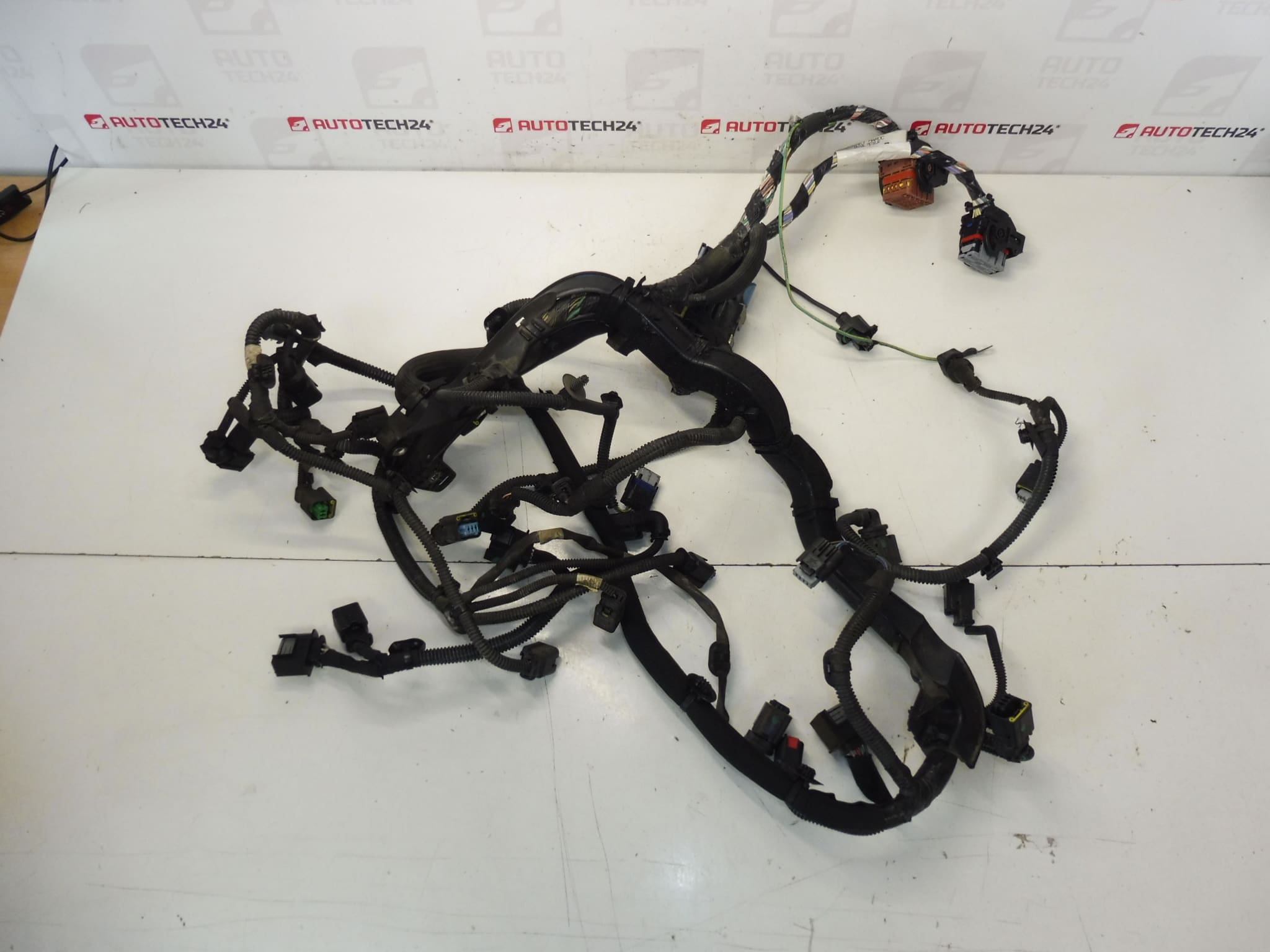

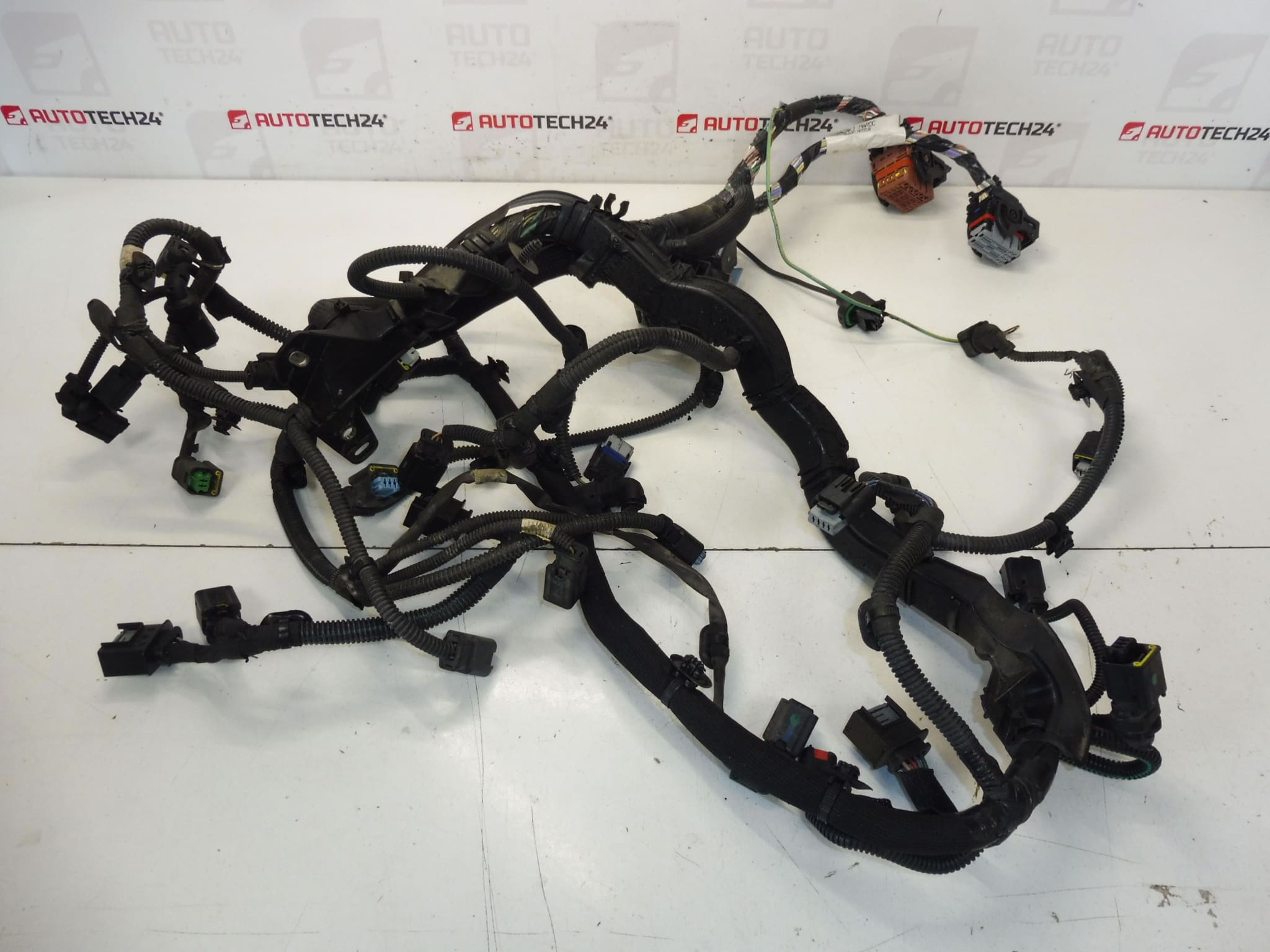

Complete motorkabelboom voor CITROEN PEUGEOT-auto’s met 2.0 HDI 120 KW RHE-motor
Elektrisch harnas van de motor
Onderdeelbeschrijving
Deze motorkabelboom is bedoeld voor Citroën en Peugeot auto’s en is een belangrijk onderdeel van de motorbedrading. Het dient om individuele elektrische elementen in de motorruimte met elkaar te verbinden en zorgt voor de juiste overdracht van signalen en vermogen tussen belangrijke componenten.
Het gebruikte originele onderdeel is een geschikte keuze voor het repareren van beschadigde of niet-functionele bekabeling, wanneer het nodig is om het juiste ontwerp van de connectoren en de bedrading van de bundel te behouden. Onderdelen van dit type worden vaak ook gezocht op productienummer, dus het is belangrijk om vooral te controleren of de markeringen 9670135380 en 658556 overeenkomen.
Een motorkabelboom kan verschillende elektrische problemen helpen oplossen, zoals communicatiestoringen van sommige elementen, intermitterende stroom of beschadigde draadisolatie. Voor automonteurs en huisreparateurs is het een praktische oplossing voor het repareren van de originele elektrische installatie zonder de noodzaak van complexe vervanging van individuele kabels.
Technische informatie
- Fabrikant: Stellantis Citroën Peugeot
- Model: Citroën C4 PICASSO, Citroen C5 X7, Peugeot 3008 I, Peugeot 5008 I
- Andere nummers: 9670135380, 658556, NFP
Productcodes
- Productcodes: 9670135380, 658556
- Modellen van labels/achtergronden: Citroën C4 PICASSO, Citroen C5 X7, PEUGEOT 3008 I, PEUGEOT 5008 I
Installatieaanbevelingen
Dit onderdeel is een kabelboom voor een elektrische motor. De exacte vervangingsstappen kunnen variëren afhankelijk van het specifieke automodel en het ontwerp van de motorruimte. Daarom vindt u hieronder een algemene en typische procedure voor dit type onderdeel.
1) Vóór montage
- Controleer de algehele staat van de gebruikte bundel, vooral de isolatie van de draden, connectoren, grendels, bussen en eventuele slijtageplekken.
- Vergelijk het nieuwe en originele onderdeel op basis van kabelboomvorm, taklengte, connectortype en productnummers.
- Controleer de bundel op tekenen van doorbranden, onjuiste reparaties of vloeistoflekken.
- Voordat u met de werkzaamheden begint, koppelt u de accu los en beveiligt u het voertuig tegen ongewenste bewegingen.
2) Benodigde gereedschappen en materialen
- Een veelgebruikte set handgereedschap
- Schroevendraaiers en een plastic koevoet voor het verwijderen van afdekkingen en handgrepen
- Tangen voor clips en clips
- Reinigingsmiddel voor elektrische connectoren
- Werkverlichting
- Beschermende handschoenen
3) Stapsgewijze montageprocedure
- Koppel de accu los en wacht tot het elektrische systeem veilig spanningsloos is.
- Ga naar de motorruimte en verwijder eventuele afdekkingen of onderdelen die toegang tot het harnas verhinderen.
- Documenteer vóór de demontage zorgvuldig de route van de originele bundel, idealiter met foto’s.
- Koppel geleidelijk alle connectoren van de oude bundel los, altijd zonder geweld en met controle op arrestaties.
- Maak clips, houders en harnasgeleiders los van de afzonderlijke bevestigingspunten.
- Verwijder de originele kabelboom en vergelijk deze met het vervangende onderdeel om te zien of de lay-out en connectoren overeenkomen.
- Reinig de contactoppervlakken en controleer de bijpassende delen van de connectoren op vuil of mechanische schade.
- Plaats de gebruikte bundel in de oorspronkelijke route, zodat deze nergens uitgerekt, gedraaid of bekneld raakt.
- Steek achtereenvolgens alle connectoren op de overeenkomstige plaatsen en controleer of de vergrendelingen goed vastklikken.
- Bevestig de bundel in alle beugels en klemmen zodat deze geen bewegende of hittebelaste delen kan raken.
- Monteer de gedemonteerde deksels en andere onderdelen die nodig zijn voor normaal gebruik.
- Sluit de accu aan en voer een basiscontrole uit van de elektrische functies die verband houden met de werking van de motor.
- 4) Controles na de montage en testrit/functieverificatie
- Controleer of alle connectoren stevig op hun plaats zitten en of er nergens losse kabels achterblijven.
- Controleer na het aansluiten van de stroom of er geen storingen of onregelmatig gedrag van de elektrische circuits zijn.
- Controleer na het starten of de motor normaal werkt en dat er geen tekenen zijn van onderbroken contact.
- Controleer na een korte proefrit nogmaals visueel of het harnas goed blijft zitten en nergens schuurt.
5) De meest voorkomende montagefouten + hoe u ze kunt vermijden
- Verwisselen van connectoren – markeer of fotografeer alles voordat u de verbinding verbreekt.
- Onvoldoende bevestiging van de bundel – plaats altijd alle clips en beugels terug op hun oorspronkelijke plaats.
- Beschadiging van connectorvergrendelingen – koppel connectoren niet met geweld los, maar door de vergrendeling op de juiste manier los te maken.
- Onjuiste plaatsing van de bedrading – zorg ervoor dat de bundel zich niet in de buurt van scherpe randen, trillingen of bronnen van hoge hitte bevindt.
- Montage zonder de staat van de tegenstukken te controleren – controleer altijd de netheid en mechanische staat van de connectoren voordat u ze aansluit.
Redenen waarom het onderdeel beschadigd is
- Langdurige thermische belasting in de motorruimte
- Slijtage van bedrading tegen houders, afdekkingen of andere delen van het voertuig
- Vocht, olie en vuil die de isolatie en connectoren aantasten
- Motortrillingen die draadmoeheid of losse verbindingen veroorzaken
- Onprofessioneel ingrijpen bij elektrische installatie, aanvullende reparaties en niet-originele kabelaansluitingen
- Mechanische schade tijdens demontage of voorafgaand onderhoud
