BSM L11-00 DELPHI Citroen Peugeot 9661708280

Beschrijving

BSM L11-00 DELPHI voor Citroën en Peugeot

Onderdeelbeschrijving

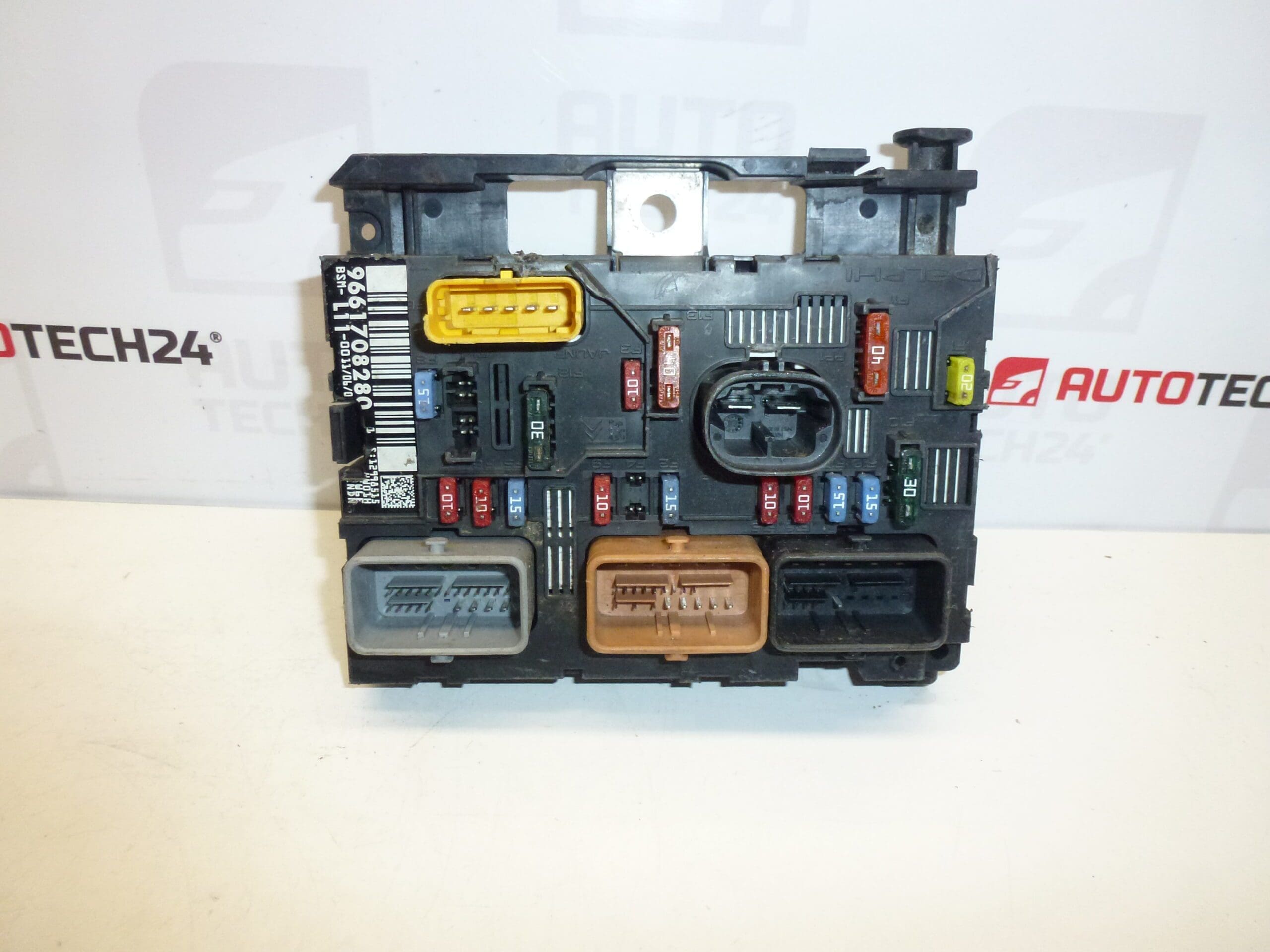

BSM L11-00 DELPHI 9661708280 is een gebruikte elektrische module voor Citroën en Peugeot auto’s. De BSM dient doorgaans als zekering- en schakelmodule, die zorgt voor de stroomverdeling en het schakelen van geselecteerde elektrische circuits van het voertuig. Het is geen BSI-eenheid of een injectiecontrole-eenheid.

De documenten omvatten de modellen Peugeot 207 en Peugeot 307. Vergelijk bij het kiezen van een reserveonderdeel het productnummer, de aanduiding L11-00 en het ontwerp van de connectoren met de originele module. De modelnaam alleen is niet voldoende om de juiste variant te kiezen. Een gebruikt origineel onderdeel kan een kosteneffectieve reparatieoplossing zijn als de diagnose een defect in de originele BSM heeft bevestigd.

Technische informatie

• Fabrikant: DELPHI
• Model: Peugeot 207, Peugeot 307
• Onderdeeltype: BSM – Zekering- en schakelmodule

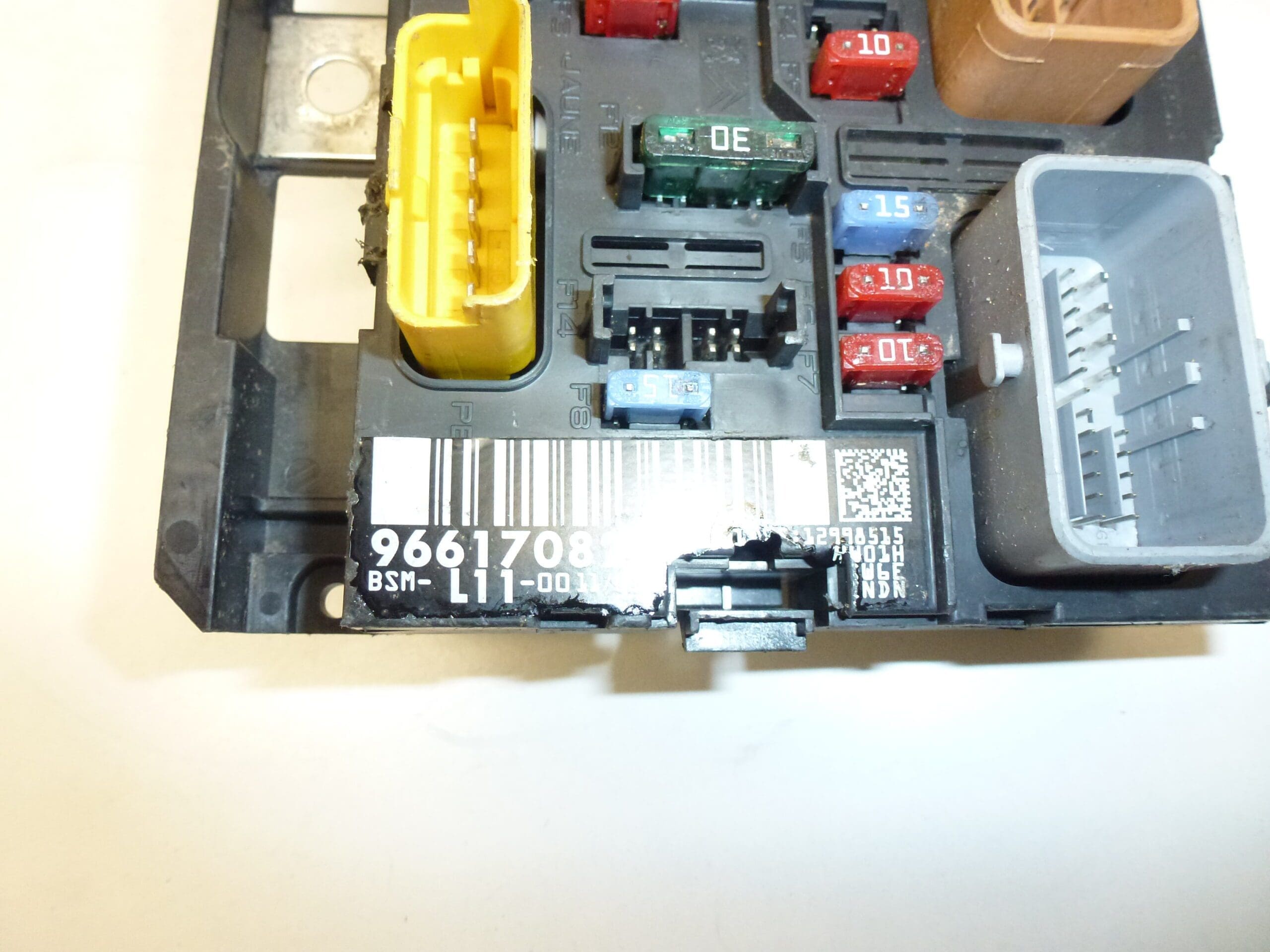

• Aanduiding: L11-00
• Hoofdproductnummer: 9661708280
• Andere nummers: 6500CK, 6500FH
• Andere aanduidingen in de documenten: NFP
• Conditie: gebruikt onderdeel
• Specifieke jaren en motoren: niet gespecificeerd

Productcodes

Productcodes: 9661708280, 6500CK, 6500FH.

Variantaanduiding: BSM L11-00 DELPHI. De gegeven codes maken het gemakkelijk om het onderdeel te lokaliseren; hun toewijzing aan een specifiek auto-ontwerp moet worden beoordeeld samen met de aanduiding van de originele module en servicedocumentatie.

Installatieaanbevelingen

De volgende procedure is algemeen voor het vervangen van de BSM-module. De exacte stappen, toegang tot het onderdeel en de procedure voor het loskoppelen en opnieuw aansluiten van de accu zijn afhankelijk van het specifieke model en merk van de auto. Volg de servicedocumentatie van de fabrikant.

1) Vóór montage

• Verifieer met diagnostiek dat de oorzaak van de fout inderdaad de BSM is en niet een zekering, bedrading, defecte voeding, aarding of aangesloten apparaat.
• Vergelijk de nummers en markeringen van beide modules, de vorm van de behuizing, de bevestiging, het aantal connectoren en hun mechanische sluiting.
• Inspecteer het gebruikte onderdeel: controleer op scheuren, beschadigde grendels, verbogen contacten, corrosie, sporen van vocht en oververhitting.
• Controleer ook de connectoren en bedrading van de auto. Een beschadigd exemplaar kan een storing veroorzaken, zelfs nadat de module is vervangen.

2) Benodigde gereedschappen en materialen

• Gemeenschappelijk handgereedschap geschikt voor het bevestigen van het onderdeel en de accuklemmen.
• Tool voor het voorzichtig losmaken van plastic grendels, zaklamp en middelen voor het markeren van connectoren.
• Een multimeter en mogelijk een diagnoseapparaat dat geschikt is voor de betreffende auto.
• Een schone, droge doek of een middel om elektrische contacten schoon te maken.

3) Stapsgewijze montageprocedure

1. Het voertuig veilig tot stilstand brengen, tegen beweging beveiligen en elektrische apparaten en het contact uitschakelen.
2. Laat de elektronica in de slaapstand gaan volgens de procedure van de fabrikant. Koppel vervolgens de accu los zoals voorgeschreven; koppel de BSM-connectoren niet los als er spanning op staat.
3. Krijg toegang tot de module volgens de serviceprocedure van de specifieke auto. Maak de deksels en de plastic handgrepen zonder kracht los.
4. Maak een foto van de bedrading en label de connectoren om verwarring tijdens de montage te voorkomen.
5. Maak de zekeringen van de connectoren los en koppel de connectoren los bij hun behuizing. Trek niet aan de draden.
6. Maak de originele module los en verwijder deze voorzichtig.
7. Inspecteer de opslagruimte, connectoren en kabels. Elimineer de oorzaak van eventuele lekkages of schade aan de bedrading voordat u verdergaat.
8. Vergelijk beide modules opnieuw. Beoordeel de installatie van zekeringen volgens de documentatie van de specifieke auto; verplaats ze niet en verander hun waarden niet blindelings.
9. Plaats de vervangende BSM in de houder en zet deze op de voorgeschreven wijze vast. De bedrading mag niet uitgerekt of bekneld raken.
10. Sluit de connectoren aan en sluit de bevestiging. Controleer of de volledige zitting goed zit zonder overmatige kracht uit te oefenen.
11. Plaats de beschermkappen, controleer de bedrading en sluit de batterij aan volgens de procedure van de fabrikant.
12. Voer het voorgeschreven herstel van de werking van het elektrische systeem uit en daaropvolgende functiecontrole, eventueel diagnose.

• 4) Controles na de montage en testrit/functieverificatie

  Verifieer het starten en de werking van de elektrische circuits die verband houden met de oorspronkelijke fout. Controleer op stroomuitval, geuren van oververhitting of abnormaal hete connectoren. Als er diagnostiek beschikbaar is, vergelijk dan de toestand vóór en na de reparatie. Voer pas een korte proefrit uit na een succesvolle inspectie ter plaatse en controleer vervolgens of het oorspronkelijke defect niet terugkeert.

  5) De meest voorkomende montagefouten en hoe u deze kunt vermijden

  • Kies alleen op automodel: vergelijk ook productnummers, modulevariant en connectorontwerp.
  • Ontkoppelen onder spanning: volg altijd de procedure van het in de slaapstand zetten van de elektronica en het loskoppelen van de accu.
  • Onafgewerkte connectoren: controleer hun plaatsing en bevestiging, niet alleen de visueel verbonden positie.
  • Beschadigde bedrading of contacten achterlaten: gerelateerde defecten elimineren voordat u de vervangende module in gebruik neemt.
  • Onjuiste zekeringen of omzeiling van zekeringen: gebruik alleen de apparatuur die is voorgeschreven voor de specifieke auto.

  Redenen waarom het onderdeel beschadigd is

  Bij BSM-modules kunnen in het algemeen de volgende invloeden tot schade leiden; het is geen beschrijving van de gedetecteerde toestand van dit stuk:

  • Vocht en corrosie – verstoren de contacten en kunnen onregelmatige uitval van elektrische circuits veroorzaken.
  • Transiënte weerstand in connectoren – losse of geoxideerde verbindingen worden heet en kunnen de contacten en behuizing beschadigen.
  • Kortsluiting of overbelasting van het aangesloten circuit – defecte bedrading of apparatuur kan de schakel- en voedingsonderdelen van de module belasten.
  • Onjuiste ingrepen aan de elektrische installatie – ongepaste beveiliging, onprofessionele aanpassingen of onjuiste omgang met de stroomvoorziening verhogen het risico op schade.
  • Veroudering en thermische stress – kunnen geleidelijk interne verbindingen en schakelelementen aantasten.
  • Mechanische schade tijdens demontage – het krachtig loslaten van connectoren kan vergrendelingen, contacten of modulebehuizing beschadigen.
