Beschrijving

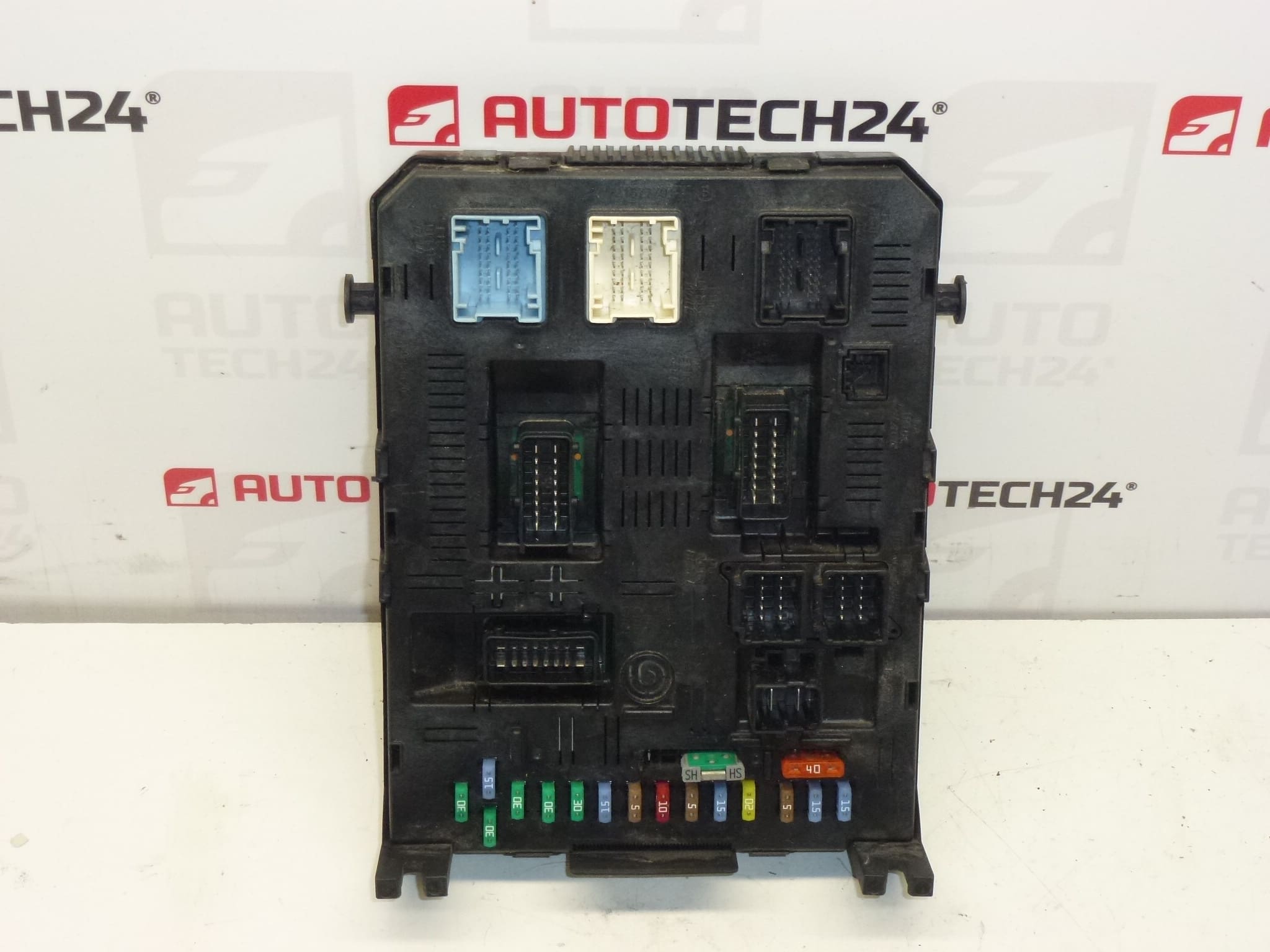

Comfortbesturingseenheid BSI JOHNSON CONTROLS 2004 H05-01. Geschikt voor modellen Citroën C4, C5 II en Peugeot 307, 407.
Deze originele BSI (Body System Interface) van Johnson Controls regelt centrale comfort- en elektrische functies in Citroën- en Peugeot-modellen. Het onderdeel is ideaal voor automechanici en doe-het-zelf monteurs die zoeken op productnummer; veel zoekopdrachten gebruiken codes zoals 9661940480 of 1660728480. De unit beheert onder andere vergrendeling, verlichting, ruiten, relais en communicatie met andere ECU’s, waardoor een correcte vervanging en codering essentieel is voor volledige functionaliteit.
Technische informatie
- Fabrikant: Johnson Controls
- Model: Citroën C4, Citroën C5 II, Peugeot 307, Peugeot 407
- Productcodes: 9661940480, H05-01
- Andere nummers: 1660728480, 1660728780, 1660729180, 6580KH, 6580KJ, 6580GK, 6580CW, 6580Y6, 6580Y5, BOOT 21676031-5B, HARD 28117435-2A, NFP
Functie en kenmerken
De BSI is het centrale controlepunt voor comfort- en carrosserie-elektronica. Typische functies zijn het aansturen van de centrale vergrendeling, interieurverlichting, ruitenwissers, alarm- en startonderbrekersystemen, zekeringen/relays en het beheer van CAN-buscommunicatie tussen modules. Een correcte werking van de BSI is cruciaal voor alarmsystemen, centrale vergrendeling en diverse gebruikersfuncties in het voertuig.
Vervanging en installatie
Algemene stappen voor vervanging:
- Verbreek eerst de accuaansluiting en wacht enkele minuten om reststroom te laten wegvloeien.
- Toegang tot de BSI verkrijgen: bij deze modellen bevindt de BSI zich meestal achter het dashboard aan de bestuurderszijde, onder de stuurkolom of achter het dashboardkastje. Verwijder afdekkapjes en bevestigingen om de unit bereikbaar te maken.
- Noteer of fotografeer aangesloten connectoren en zekeringindeling. Koppel de stekkers los en verwijder de bevestigingsschroeven van de unit.
- Monteer de nieuwe of gereviseerde unit mechanisch, sluit connectoren correct aan en zorg voor goede contactpunten. Controleer op beschadigde pinnetjes of corrosie bij de connectoren.
- Na montage is codering of klonen vaak vereist voordat alle functies correct werken. Test basisfuncties (verlichting, centrale vergrendeling, ruiten) voordat u het paneel terugplaatst.
Montage en codering – Belangrijk
- De eenheid is gebruikt en is “gekoppeld” aan het oorspronkelijke voertuig (VIN/PIN/sleutels).
- Mogelijkheden voor inbedrijfstelling:
- Klonen van data van de oude module (EEPROM/Flash) – na het klonen is de module plug-and-play.
- Virginiseren en vervolgens initialisatie/telecoding via DiagBox (eventueel online) + aanpassing van de sleutels.
- Aanbevolen te laten uitvoeren door een specialist met PSA-servicetools (DiagBox/Lexia/PP2000).
- Verbreek altijd de accuaansluiting vóór demontage/montage en volg de instructies van de fabrikant om beschadiging van de module te voorkomen.
Aanbevelingen voor montage
- Werk in een schone, droge omgeving en voorkom vochtcontact met de unit en connectoren.
- Controleer en reinig stekkercontacten en kabelbomen op corrosie of losse pennen; vervang benodigde connectoren.
- Gebruik ESD-veiligheidsmaatregelen bij handling van de printplaat en elektronische componenten.
- Laat codering/initialisatie uitvoeren met geschikte PSA-software om functies en anti-diefstalsystemen te waarborgen.
Reden van veelvoorkomend falen
De meest voorkomende oorzaken van BSI-storingen zijn vocht- of waterinslag (corrosie op printen of connectoren), beschadigde of losse connectoren, interne soldeerverbindingen die breken door trillingen, en elektronische storingen door spanningspieken of defecte relais/zekeringen. Omgevingsfactoren zoals vochtige garages of lekkages in de carrosserie versnellen de achteruitgang. Regelmatig visueel onderhoud van connectoren en het verhelpen van vochtproblemen beperkt uitval aanzienlijk.
Geschikt voor
Deze BSI past op Citroën C4, Citroën C5 II, Peugeot 307 en Peugeot 407 met de vermelde productnummers. Zoekopdrachten op codes zoals 9661940480 of 1660728480 verhogen de kans op juiste match bij vervangingen.
