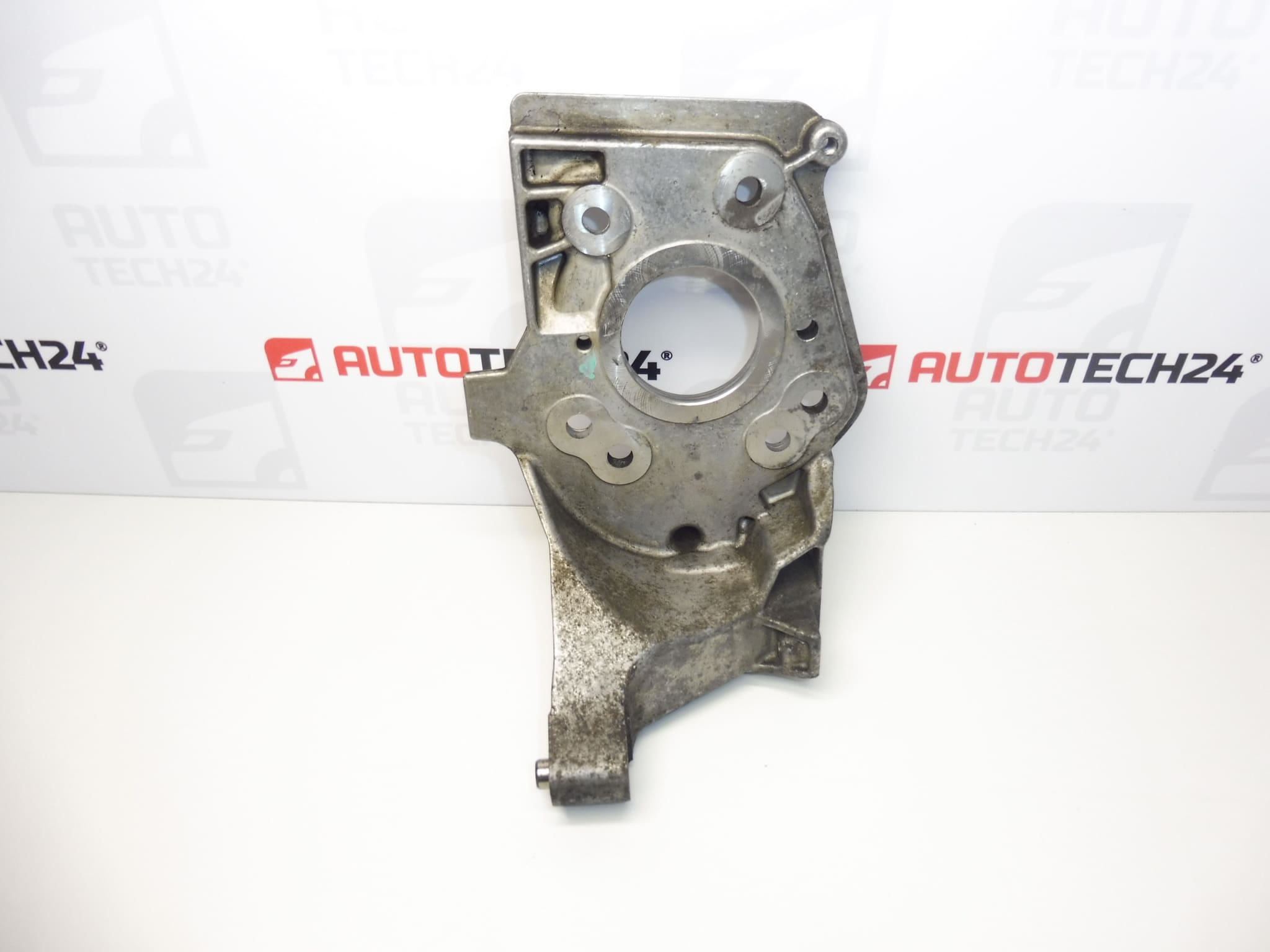

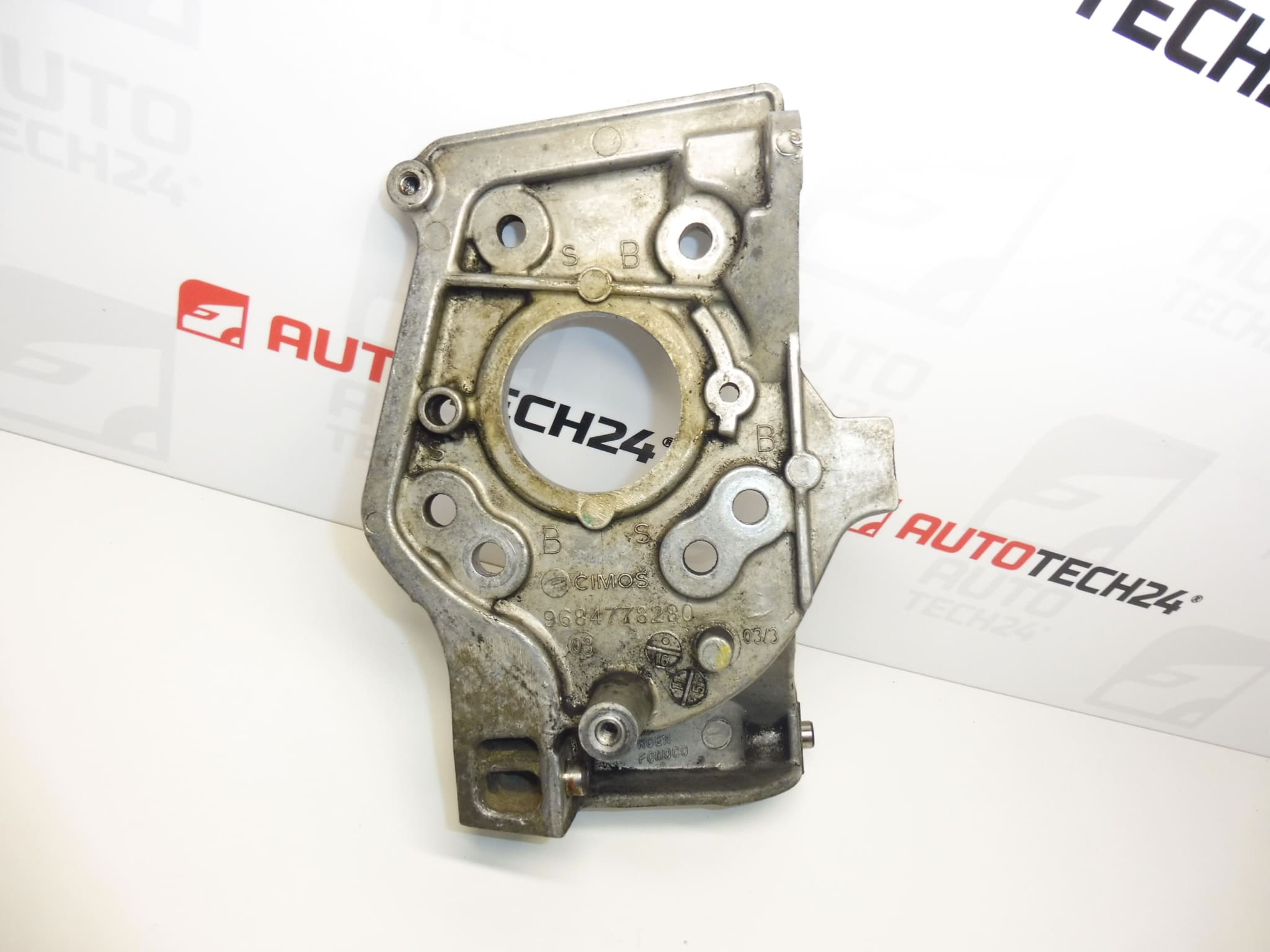

Injectiepomphouder 1.6 HDI Bosch 9684778280 192689

Beschrijving

Bosch 1.6 eHDI injectiepomphouder voor CITROEN, PEUGEOT, Ford, Mazda, Volvo auto’s

Onderdeelbeschrijving

De gebruikte 1.6 eHDI Bosch injectiepomphouder is een mechanisch bevestigingsdeel dat zorgt voor een stabiele bevestiging van de pomp. Een goede plaatsing van de beugel is belangrijk om de positie van de pomp te behouden en ongewenste spanning op de verbinding te beperken. Bij het repareren van een beschadigde houder is het gebruikte onderdeel een praktisch alternatief voor het kopen van een nieuwe houder.

De aanduidingen 9684778280 en 192689 zijn essentieel voor het vinden en vergelijken van het onderdeel. Vergelijk voordat u een keuze maakt de cijfers, vorm van de houder en het ontwerp van de bevestigingspunten met het originele exemplaar. De modelnaam alleen is niet voldoende om het identieke ontwerp te bepalen. Het onderwerp van de aanbieding is de beugel, niet de injectiepomp.

Technische informatie

• Fabrikant: niet gespecificeerd; de Bosch-aanduiding wordt vermeld in de documenten in verband met de injectiepomp.
• Model: Citroën Berlingo B9, Citroen C4 II, Citroën C4 PICASSO, Peugeot 308, Peugeot Partner Tepee.
• Andere nummers: niet gespecificeerd.
• Onderdeeltype: injectiepompbeugel.
• Bepaling volgens de documenten: 1.6 eHDI Bosch.
• Categorie: Motor – onderdelen en accessoires; hogedrukinjectiepompen.
• Staat: gebruikt auto-onderdeel.

Productcodes

• Productcodes: 9684778280, 192689.

Gebruik beide vermelde codes wanneer u op zoek bent naar een vervangende injectiepompbeugel. Vul de afstemming van de markeringen altijd aan door het structurele ontwerp en de draagvlakken te vergelijken.

Installatieaanbevelingen

De volgende procedure is algemeen voor het vervangen van de injectiepomphouder. De exacte toegang tot het onderdeel, de mate van demontage en de volgorde van bevestiging zijn afhankelijk van het specifieke model en merk van de auto. Volg de servicedocumentatie van de fabrikant. Als voor de vervanging tussenkomst in het hogedrukbrandstofsysteem of de distributieleidingen nodig is, laat dit deel van de klus dan uitvoeren door een gekwalificeerde monteur.

1) Vóór montage

• Vergelijk de markeringen, algemene vorm, aantal en locatie van gaten en zitvlakken met de oude houder.
• Inspecteer het gebruikte onderdeel vooral rond gaten en gespannen overgangen. Het mag geen scheuren, vervormingen of beschadigingen vertonen die een goede bevestiging in de weg staan.
• Controleer de staat van toegankelijke schroefdraden, tegenoverliggende bevestigingspunten en bevestigingsmiddelen.
• Zoek de oorzaak van de schade aan de originele houder, zodat het defect zich niet opnieuw voordoet.

2) Benodigde gereedschappen en materialen

Meestal zijn een geschikte set sleutels en doppen, een momentsleutel, een werklamp, zachte reinigingsmiddelen en een hulpmiddel voor het veilig ondersteunen van de pomp nodig. Bepaal de mogelijke vervanging van het verbindingsmateriaal in overeenstemming met de staat ervan en de servicevoorschriften.

3) Stapsgewijze montageprocedure

1. Beveilig het voertuig tegen beweging, zet het contact uit en laat de motor afkoelen.
2. Volgens de serviceprocedure bereidt u het voertuig voor op het werk; Indien dit vanwege de omvang van de demontage vereist is, koppelt u de accu los zoals voorgeschreven.
3. Je krijgt toegang tot de beugel door alleen de noodzakelijke omliggende componenten te verwijderen. Noteer hun oorspronkelijke locatie en verbindingsrichting.
4. Reinig de omgeving van de houder zodat vuil tijdens het werk de verbindings- of contactoppervlakken niet vervuilt.
5. Ondersteun of zet de pomp veilig vast voordat u de beugel losmaakt. Het gewicht mag niet worden ondersteund door brandstofleidingen, slangen of bedrading.
6. Maak de bevestigingen los in de door de fabrikant aangegeven volgorde en verwijder de originele beugel zonder tegen de pomp of de aansluitingen ervan te wrikken.
7. Inspecteer blootliggende bevestigingspunten en maak de pasvlakken schoon zonder materiaal te verwijderen.
8. Bevestig de vervangende beugel en controleer of deze past zonder krachtig te trekken. Monteer de verbindingen eerst met de hand om beschadiging van de schroefdraad te voorkomen.
9. Lijn de positie van het geheel uit en draai de bevestigingsmiddelen vast volgens de volgorde en waarden aangegeven in de servicedocumentatie. Verwijder de pompsteun pas na een correcte bevestiging.
10. Monteer de gedemonteerde onderdelen weer en controleer of leidingen, slangen en bedrading spanningsvrij blijven en de omliggende onderdelen niet op ongepaste wijze raken.
• 4) Controles na de montage en functieverificatie

  Controleer alle betreffende aansluitingen voordat u de motor start en verwijder het gereedschap uit het werkgebied. Let na het starten op ongebruikelijke trillingen, geluiden en mogelijke lekkages. Zoek nooit met uw hand naar een brandstoflek onder hoge druk. Als u een storing vermoedt, zet u de motor af. Voer pas na een succesvolle inspectie ter plaatse een korte proefrit uit en inspecteer vervolgens het geheel opnieuw visueel.

  5) De meest voorkomende montagefouten en preventie

  • Montage van een ander ontwerp: vergelijk vooraf de codes en de geometrie van de houder.
  • Een slecht vastzittend onderdeel vastzetten met schroeven: de houder moet correct op zijn plaats zitten voordat hij definitief wordt vastgedraaid.
  • De pomp aan de aansluiting laten hangen: zorg voor een onafhankelijke ondersteuning voordat u de pomp demonteert.
  • Onjuist vastgedraaid of beschadigd schroefdraad: volg de voorgeschreven procedure en repareer eerst de defecte bevestiging.
  • Kijkend naar de oorspronkelijke oorzaak van het defect: controleer ook de omringende montage en de bron van overmatige trillingen.

  Redenen waarom het onderdeel beschadigd is

  Injectiepomphouders kunnen over het algemeen beschadigd raken als gevolg van het volgende; dit is geen beschrijving van de geschiedenis van dit specifieke stuk:

  • Langdurige trillingen en materiaalvermoeidheidsstress.
  • Losse montage waardoor de pomp kan bewegen en de beugel ongelijkmatig wordt belast.
  • Overmatig of ongelijkmatig aanspannen van gewrichten.
  • Montage op vuile of beschadigde lageroppervlakken.
  • Mechanische impact, onprofessionele behandeling of belasting tijdens eerdere reparatie.
  • Vervorming van aangesloten bevestigingspunten en daaropvolgende spanning van het geheel.
