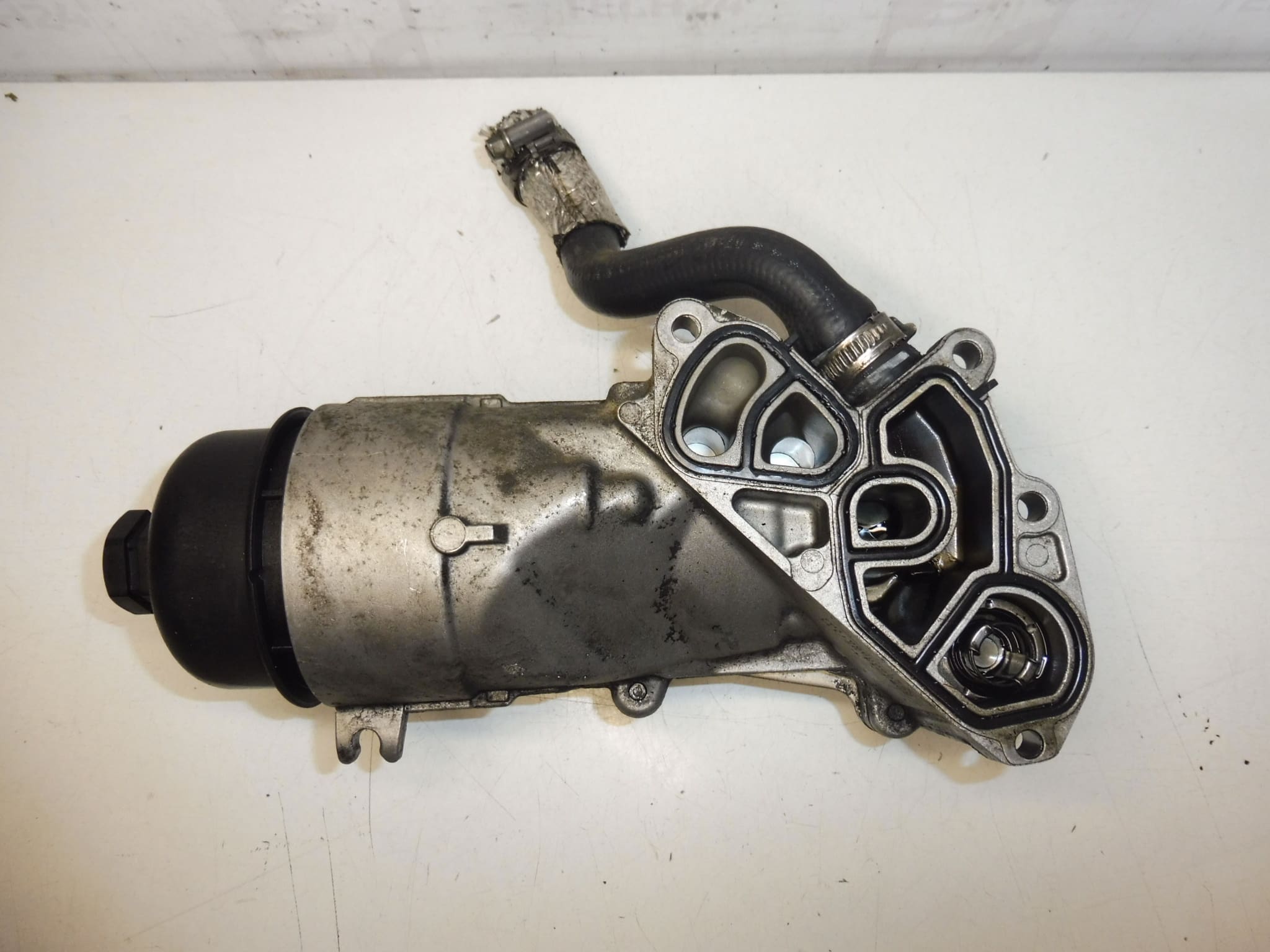

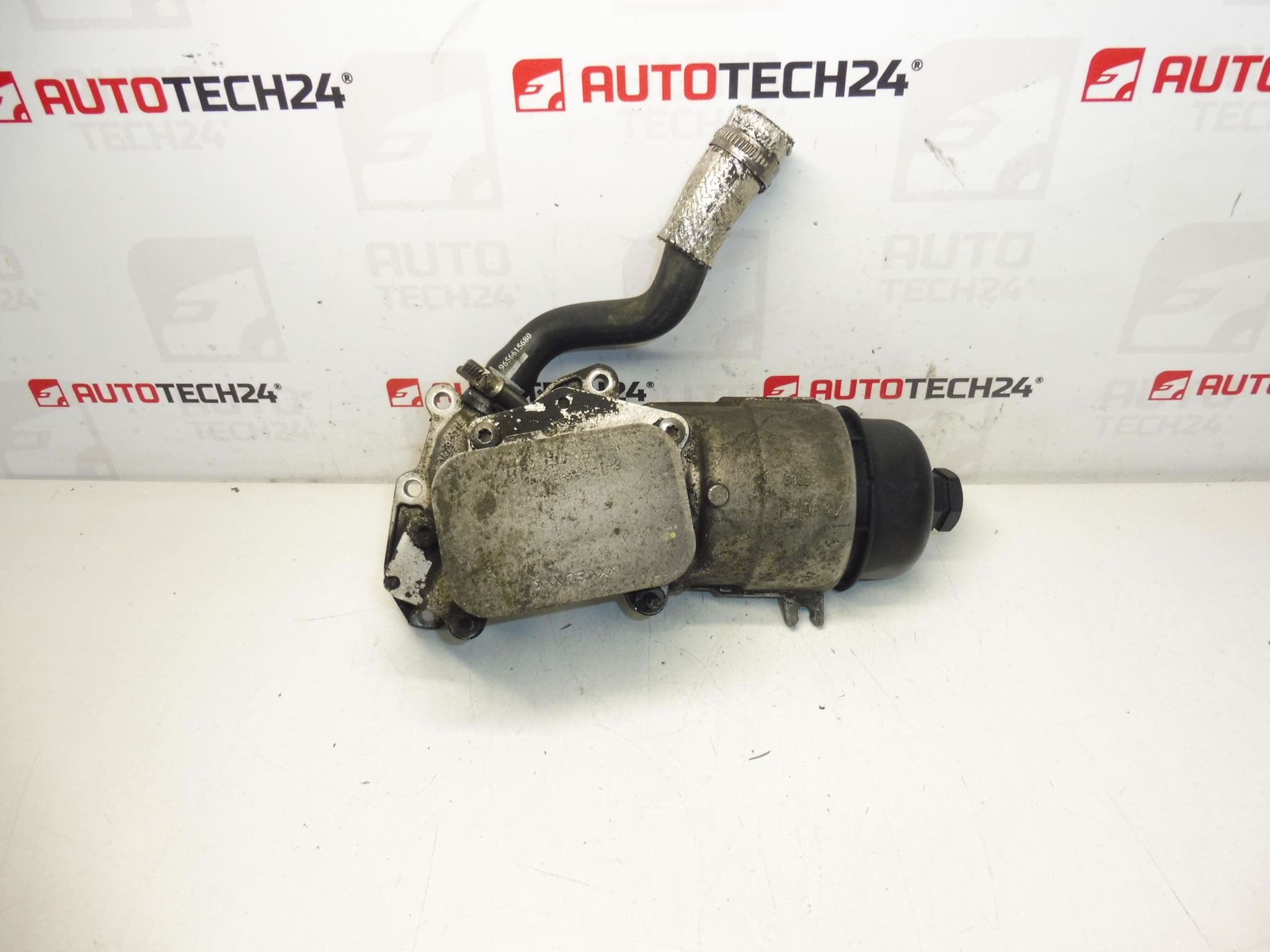

Oliefilterhouder 1.6 HDI Citroën Peugeot 1103N9

Beschrijving

Oliefilterhouder voor 1.6 HDI 16V-motoren voor Citroën- en Peugeot-auto’s
Met een olie-koelvloeistofwisselaar

Onderdeelbeschrijving

Deze oliefilterhouder 1.6 HDI is bedoeld voor Citroën en Peugeot auto’s en wordt geleverd met een olie-koelvloeistofwisselaar. Het is een belangrijk onderdeel van het motorsmeersysteem, dat zorgt voor de juiste plaatsing van het oliefilter en tegelijkertijd bijdraagt ​​aan de operationele temperatuurstabiliteit van de motorolie.

Het onderdeel wordt voornamelijk gezocht onder de aanduiding 1103N9, mogelijk ook 1103K2. Het is geschikt als vervangingsoplossing in geval van schade aan de originele houder, lekkage of storing gerelateerd aan de olie- en koelvloeistofwisselaar.

Het wordt gebruikt in een aantal Citroën- en Peugeot-modellen, waar normaal gesproken de 1.6 HDI 16V-motor voorkomt. Voor monteurs en thuisreparateurs is het vooral belangrijk om de vorm van het onderdeel, de aansluitpunten en productcodes te vergelijken met het bestaande gedemonteerde onderdeel.

Technische informatie

• Fabrikant: Stellantis Citroën Peugeot
• Model: 1.6 HDI 16V; Tags: Citroën Berlingo, Citroën C2, Citroën C3, Citroën C4, Citroën C4 PICASSO, Citroën C5, Citroën Xsara Picasso, Peugeot 206, Peugeot 307, Peugeot 407, Peugeot Partner
• Andere nummers: 1103K2

Productcodes

• Productcodes: 1103N9, 1103K2
• Modelnamen: Citroën Berlingo, Citroën C2, Citroën C3, Citroën C4, Citroën C4 PICASSO, Citroën C5, Citroën Xsara Picasso, Peugeot 206, Peugeot 307, Peugeot 407, Peugeot Partner

Installatieaanbevelingen

Over het algemeen kan de exacte vervangingsprocedure variëren, afhankelijk van het specifieke ontwerp van de auto en de toegang tot het motorcompartiment. Hieronder vindt u een typische procedure voor het vervangen van een oliefilterhouder door een olie-koelvloeistofwisselaar.

1) Vóór montage

• Controleer of het nieuwe en originele onderdeel qua vorm, verbindingspunten en markering 1103N9 of 1103K2 overeenkomen.
• Controleer de staat van de contactoppervlakken, schroefdraden, afdichtingspunten en wisselaaraansluitingen.
• Controleer bij het gebruikte onderdeel of het niet gebarsten, vervormd of overmatig vuil is in de oliekanalen.
• Vergelijk de locatie van alle gaten en verbindingen met het oude stuk.

2) Benodigde gereedschappen en materialen

• Een veelgebruikte set handgereedschap
• Container voor het opvangen van bedrijfsvloeistoffen
• Reinigingsmiddel voor ontvetten
• Schone vodden of winkelhanddoeken
• Nieuwe afdichtingen, als deze zijn voorgeschreven voor installatie in het gegeven ontwerp
• Beschermende handschoenen

3) Stapsgewijze montageprocedure

1. Beveilig het voertuig tegen beweging en laat de motor afkoelen.
2. Verwijder indien nodig de toegang tot het gebied van de oliefilterhouder.
3. Vang lekkende vloeistoffen op zodat het motorgedeelte niet vervuild raakt.
4. Demonteer de originele oliefilterhouder en koppel voorzichtig de stroomafwaartse aansluiting los.
5. Reinig zorgvuldig de lageroppervlakken van de motor en de omliggende bevestigingspunten.
6. Vergelijk het oude en nieuwe onderdeel vóór installatie, vooral de oriëntatie en aansluiting van de wisselaar.
7. Monteer de beugel zo dat deze goed past, zonder spanning of kruising.
8. Verbind alle verbindingsdelen in hun oorspronkelijke positie en controleer of de afdichtingsvlakken goed passen.
9. Monteer alle onderdelen die moesten worden verwijderd om toegang te krijgen.
10. Vul bedrijfsvloeistoffen bij volgens de voertuigspecifieke procedure als deze tijdens het vervangen zijn afgetapt of verloren zijn gegaan.
11. Controleer nadat de montage is voltooid of het onderdeel schoon is, zodat eventuele lekkage gemakkelijk kan worden opgespoord.
• 4) Controles na de montage en functieverificatie
  • Controleer na het starten op olie- of koelvloeistoflekken.
  • Controleer de dichtheid van alle verbindingen rond de houder en de wisselaar.
  • Inspecteer na het opwarmen van de motor het gehele onderdeelgebied opnieuw visueel.
  • Controleer na een korte proefrit op nieuwe sporen van vloeistoffen.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Onvoldoende reiniging van de contactoppervlakken – kan tot lekkage leiden; maak altijd alles grondig schoon voordat u het in elkaar zet.
  • Vervanging of toezicht van afdichtingen – controleer vóór montage of de afdichtingselementen zich in de juiste positie en staat bevinden.
  • Onnauwkeurige verbindingszitting – controleer of alles zonder spanning past voordat u het vastdraait.
  • Het weglaten van de daaropvolgende lekcontrole – voer na montage altijd een koude controle uit, zelfs nadat de motor is opgewarmd.

  Redenen waarom het onderdeel beschadigd is

  • Lekkage en veroudering van afdichtingsoppervlakken als gevolg van langdurig gebruik en temperatuurveranderingen.
  • Corrosie of vervuiling in het gebied van de olie-koelvloeistofwisselaar.
  • Mechanische schade tijdens onprofessionele demontage of montage van omliggende onderdelen.
  • Oververhitting van de motorruimte wat de materiaalslijtage kan versnellen.
  • Beschadiging van schroefdraad en contactoppervlakken tijdens herhaalde service-interventies.
