Beschrijving
Overlooppijpen voor 1.4 HDI- en 1.6 HDI-motoren
Onderdeelbeschrijving
Overloopslangen (overloopslangen) voor Citroën/Peugeot auto’s worden gebruikt om het overstromende brandstof uit de injectoren terug in het systeem af te voeren. Als de originele slangen broos, gebarsten of lekkend zijn, kunt u last krijgen van een dieselgeur, natte injectoren en slechte motorprestaties. Dit onderdeel is geschikt als vervanging voor een versleten overloopleiding op de in de documenten genoemde motoren en wordt vaak direct op nummer gezocht.

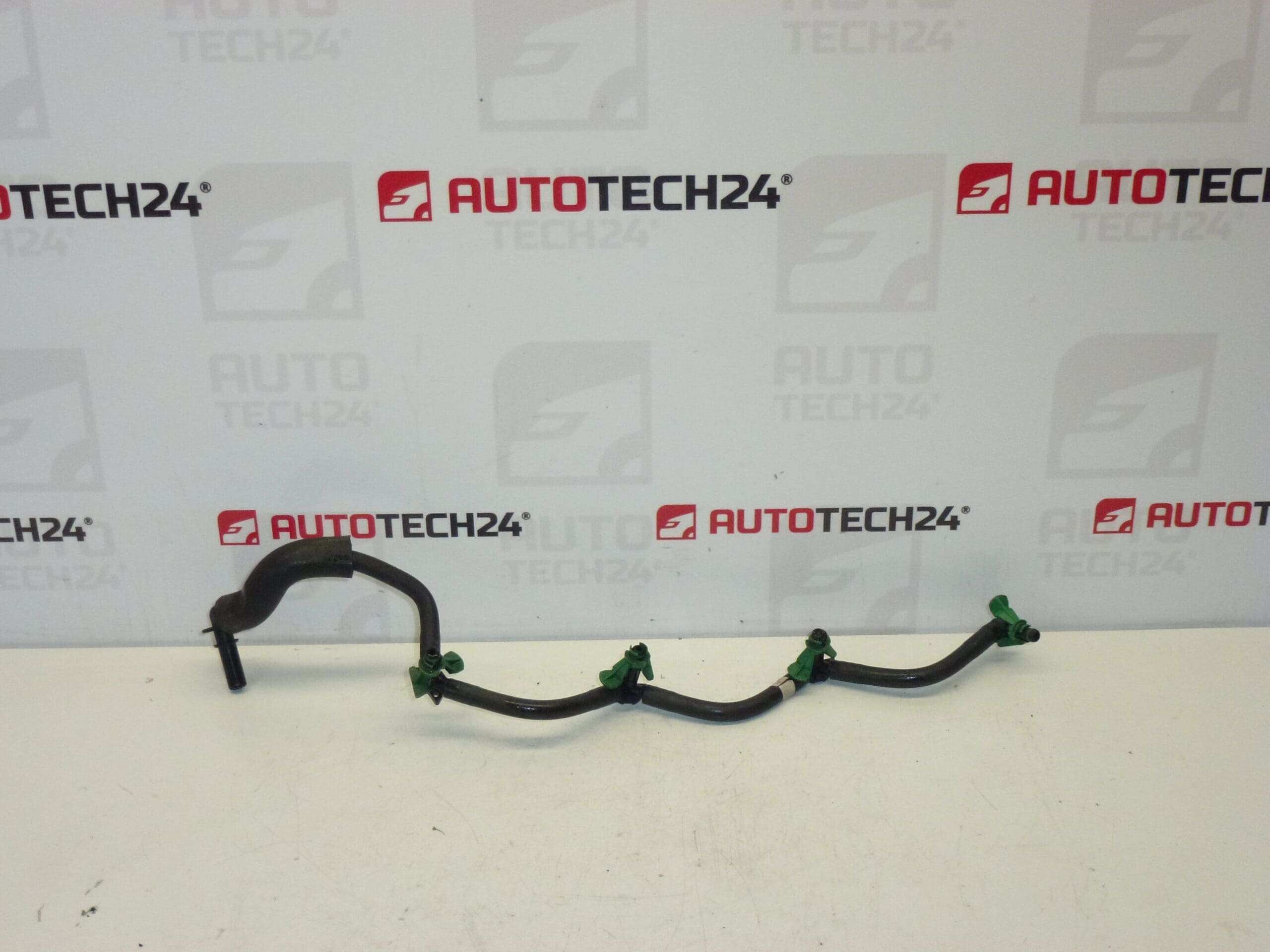

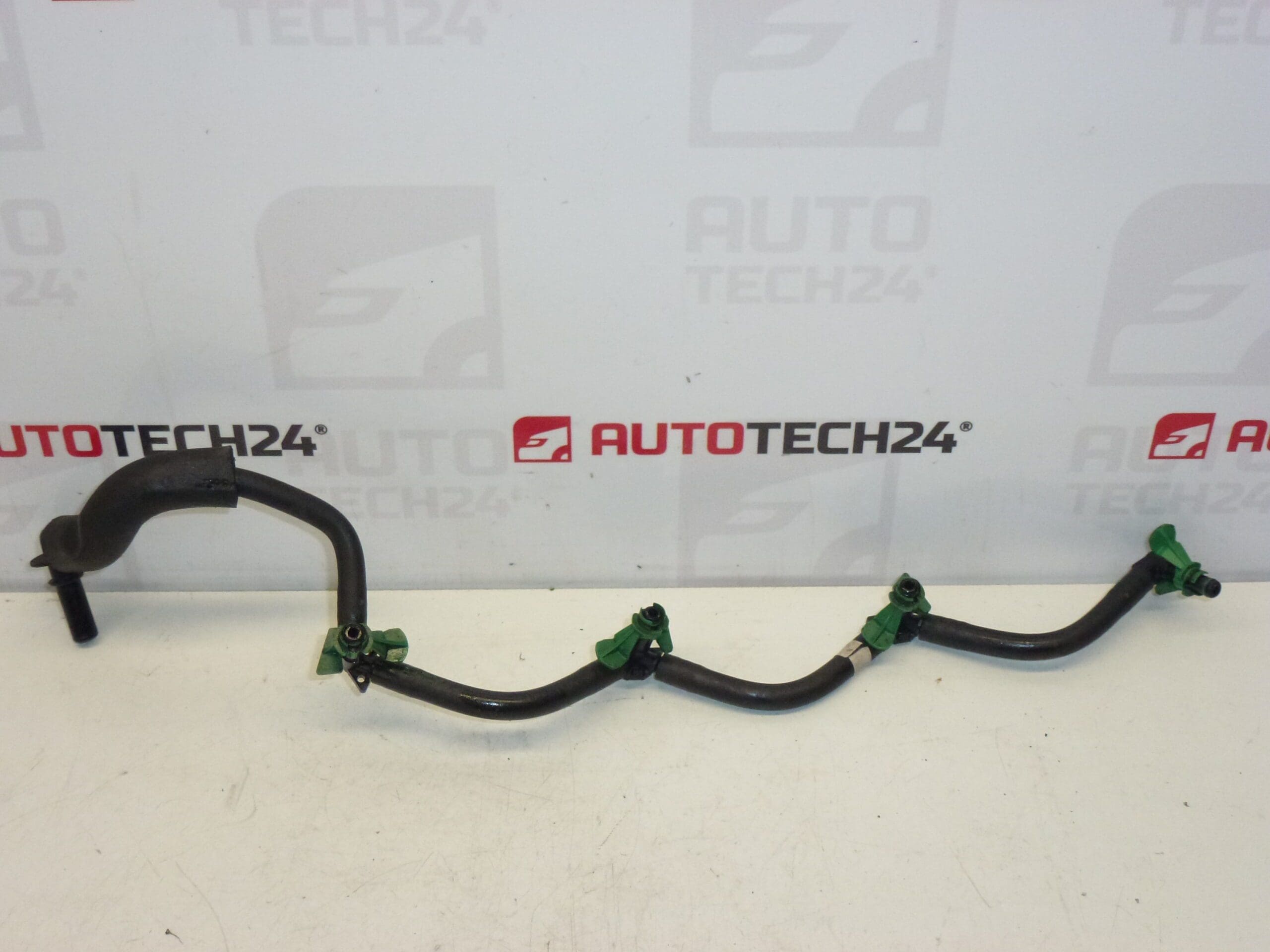

Je vindt het in de e-shop onder de naam Overloopslangen Citroën Peugeot 9676245280 9676290580 1574JK.
Technische informatie
- Fabrikant: Stellantis
- Model: niet gespecificeerd
- Andere nummers: 1574EN
Productcodes
- Productcodes: 9676245280, 9676290580, 1574EN, 1574JK
Installatieaanbevelingen
Over het algemeen/typisch voor overloopbuizen van injectoren is dit een klus die gevoelig is voor reinheid en correcte plaatsing van de verbindingen. De exacte procedure kan variëren, afhankelijk van het specifieke motorontwerp en de slangroutering.
1) Vóór montage
- Vergelijk met het oude gedeelte: lijnvorm, aantal en type terminals/connectoren en lengtes van individuele takken.
- Controleer de staat van de slangen: scheuren, verharding, beschadigde uiteinden en sporen van lekkage.
- Reinig het gebied rond de injectoren zodat er tijdens het werk geen vuil in de gewrichten terechtkomt.
2) Benodigde gereedschappen en materialen (in het algemeen)
- Handschoenen, handdoeken/absorberend materiaal
- Een geschikte cliptang (indien gebruikt), klein plat gereedschap om verbindingen voorzichtig los te maken
- Ontvettingsreiniger om na montage te controleren op mogelijke lekkages
3) Stapsgewijze montageprocedure
- Zet het contact af en laat de motor afkoelen.
- Zorg voor toegang tot de overloopbuizen (afhankelijk van het ontwerp kan het nodig zijn om de afdekkingen te verwijderen).
- Reinig rondom de aansluitingen zodat er bij het loskoppelen geen vuil in de aansluitpunten valt.
- Bekleed het werkgebied met absorberend materiaal (er kan een kleine hoeveelheid brandstof ontsnappen).
- Maak de uiteinden/clips voorzichtig los en verwijder de oude overloopbuizen van de afzonderlijke aansluitingen.
- Controleer de zitplekken (scheuren, resten van oud materiaal, vervormingen) en maak alles schoon.
- Plaats de nieuwe overloopbuizen in dezelfde lijn als het origineel, zonder elkaar te kruisen of te belasten.
- Duw de uiteinden zo ver mogelijk en zet de clips/verbindingen vast, zodat de verbinding strak zit, maar de slang niet onnodig wordt belast.
- Controleer of de slang nergens tegen scherpe randen schuurt en niet in contact komt met zeer hete onderdelen.
- Plaats de verwijderde afdekkingen terug en controleer of de slangleidingen goed op hun plaats blijven.
4) Controles na de montage en functieverificatie
- Controleer na het starten alle aansluitingen visueel en op de tast op vocht-/brandstoflekkage.
- Controleer na een korte proefrit opnieuw, vooral op de verbindingspunten met de injectoren.
5) De meest voorkomende montagefouten + hoe u ze kunt vermijden
- Onjuiste plaatsing van de eindkap → druk altijd tot aan de aanslag en controleer de sterkte van de verbinding.
- Slanggeleiding/spanning verwisselen → leid de slangen op dezelfde manier als het origineel, zonder te trekken en te draaien.
- Vuil in de verbindingen → maak de omgeving zorgvuldig schoon vóór het loskoppelen en monteren.
- Beschadiging van de uiteinden tijdens demontage → voorzichtig losmaken, gebruik geen brute kracht.
Redenen waarom het onderdeel beschadigd is
- Veroudering van het materiaal (verharding, verbrossing van slangen en uiteinden).
- Thermische stress in de motorruimte en herhaalde temperatuurcycli.
- Brandstoflekkage waardoor de dichtheid geleidelijk verergert en de verbinding kan worden “uitgespoeld”.
- Motortrillingen en mechanische spanning op de lijn (spanning, knikken).
- Ondeskundige behandeling tijdens eerdere demontage (schade aan aansluitingen/clips).
